Sprawdzanie schematów bramek logicznych

[Wojtekkol9094]

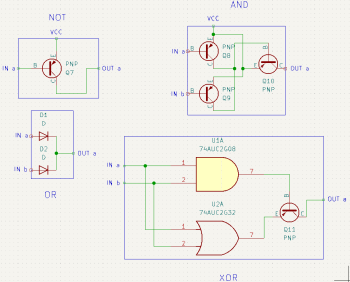

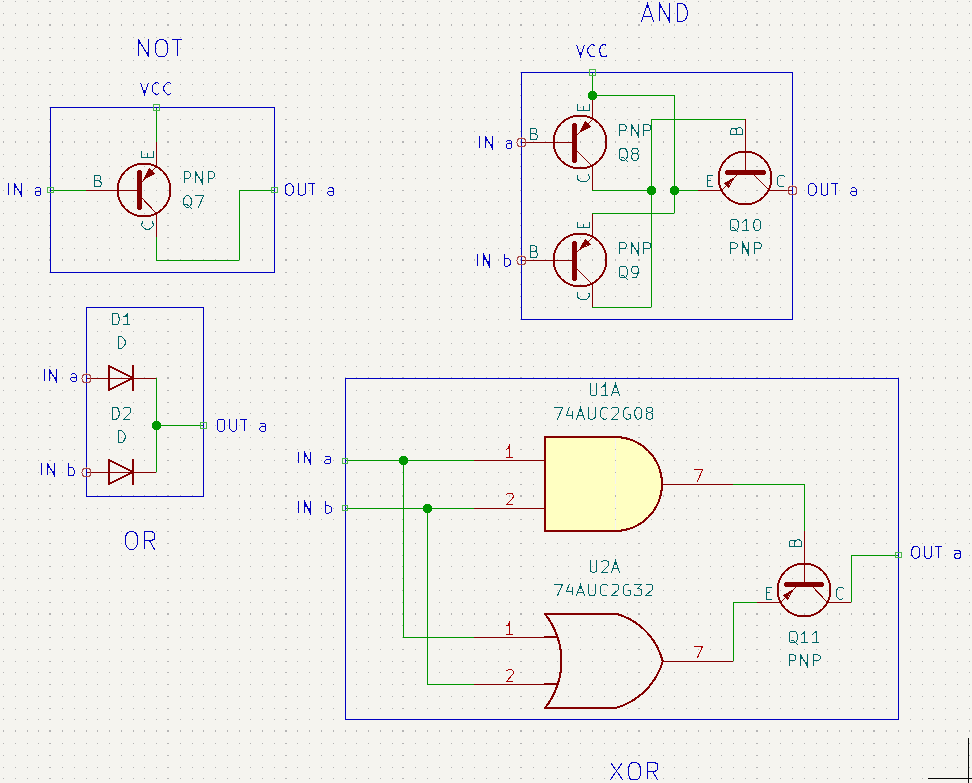

Witam, robię schematy bramek logicznych i się zastanawiam czy one będą działać. Zdjęcie załączam poniżej.

[fribble3]

Proponuje zacząć od  zrozumienia zasady działania tranzystorów w prostych układach.
Bez rezystorów się nie obejdzie, inaczej wszystkie zostaną uszkodzone.

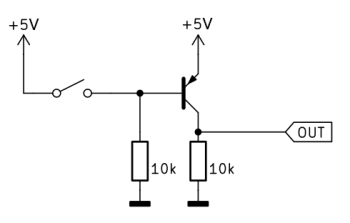

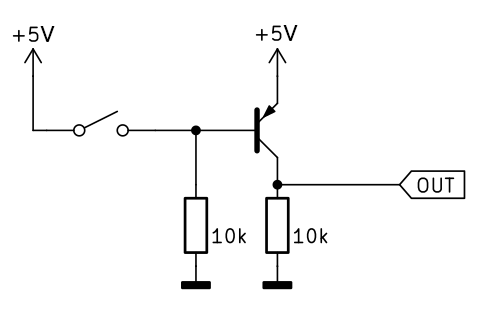

Przykład bramki NOT na tranzystorze PNP:

[Christophorus]

Proponuję zaopatrzyć się w książkę Piotra Góreckiego, "Układy cyfrowe, pierwsze kroki". Można kupić ebooka, który jest zdecydowanie tańszy niż papierowe wydanie wyczerpanego nakładu tej książki. Możesz też zapoznać się z cyklem artykułów Piotra Góreckiego Pierwsze kroki w cyfrówce, gdzie znajdziesz zastępcze schematy bramek na tranzystorach i przekaźnikach.

[fribble3]

@Christophorus z proponowanych Twoich źródeł wynika, że są tam bramki wykonane z tranzystorów NPN co może stanowić utrudnienie dla autora tematu.

Z tego co widzę jest on fanem PNP.

[Christophorus]

Wskazane przeze mnie źródła stanowią pewien punkt odniesienia jak podejść do tego zagadnienia. Jak choćby wspomniany przez Ciebie brak rezystorów w tego rodzaju schematach zastępczych bramek.

Do poznawania bramek innych prostych układów cyfrowych TTL / CMOS, które czasy świetności mają już za sobą doskonale nadaje się program Proteus z pakietu Proteus Design Suite. Niestety wersja darmowa nie ma opcji zapisu i kilka innych ograniczeń. Do nauki podstaw techniki cyfrowej może być jednak wystarczająca.
