Problem z sterowaniem bramy mosfetu P w domowym awaryjnym zasilaczu rutera

[Arlem75]

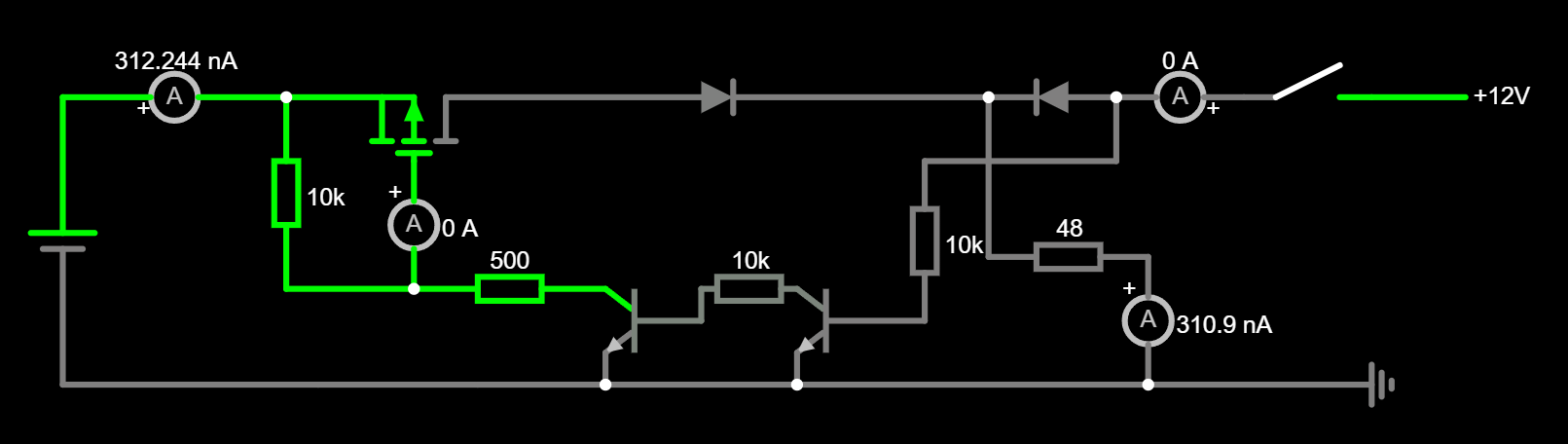

Próbuję stworzyć sobie awaryjne zasilanie do rutera i zrobiłem taki schemat w falstad.com

Po lewej akumulator ~13V
Po prawej zasilacz rutera
Rezystor 48ohm to ruter
Na dole jeden tranzystor NPN ściągający Brame do masy a drugi odwracający sygnał z zasilacza
Chcę sterować mosfetem tak że jak daję Bramę do Source to się zamyka
A jak daję Bramę do masy to się włącza
Zasilanie z zasilacza jest -> Brama do Source
Zasilania nie ma -> Brama do masy

Projekt w falsrad
https://www.falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0mRA2aYAcCDsLIE4BMBWSAZgxWxHwQosgoFMBaMMAKADcQiSKxdPuSKKMIAstMCOG0Y+FgCUQ2PJwRCwkSiqHSQY8Hx0yWAcxAosPPkr75eUlgGdFuIYMXK34kADMAhgBsHOhYAEwoXLTM4SL4Quj8AV38AF1CzBEk3LFo3WPjfJNSAJyjaEREhczKK0RQWAHddDMsKcpbIFiJ0WirdGt7bPiJ7bxaxWkHIkQgwaHwoWFwG-ipJkWbJjq6cgVU+1z3h6WXsyNPy7U7u5wPK5rcjqGWRbCo3C8iOxu7JSYG7L6tX52BCQISbK4TOzjMb3ewlD7vGrrSTiOBwZZrZofFFPZIgBCaCq0UFCYnCCBMIjQdD4db4Ig4DS4dDYI7QXAiBlEFmvIgoFmgmbROKJFIsEpYySkpqomiAmUvKgyiH49B7ck-XQWLwMGCchlgdC0tCQVQM8gwdHwQiMtDmMDYESc9AiYbqWiigrixoquxaiG+onNQlUcmArVKkABgEne57NCSGGAxO6aLqsnRDolDNp2i58Pga0S6OQJMh4Nyj0YoA

[DominikS1980]

To nie ma prawa działać. Rezystor źródło - bramka dba o wyłącznie mosfeta gdy nie ma sterowania bramki, to jest ok. Tranzystor npn po lewej nigdy się nie załączy w tym układzie, jego baza albo jest bez sterowania albo dołączona pod mase przez tranzystor po prawej. Te dwa tranzystory npn niczego nie odwracaja.  Są specjalnie układy do backupu zasilania i to jest chyba najlepsze rozwiązanie.

Jak chcesz to mieć jak najprościej to daj przekaźnik oraz diode do odseparowania zasilania akumulatora od przekaźnika i zasilacza. Gdy dział zasilacz , przekaźnik jest włączony i utrzymuje styki rozwarte, gdy odłączysz zasilacz, przekaźnik się wyłaczy i zewrze styki podłączając akumulator.
