Nie działający kondensator w prostym układzie

[Jetpack]

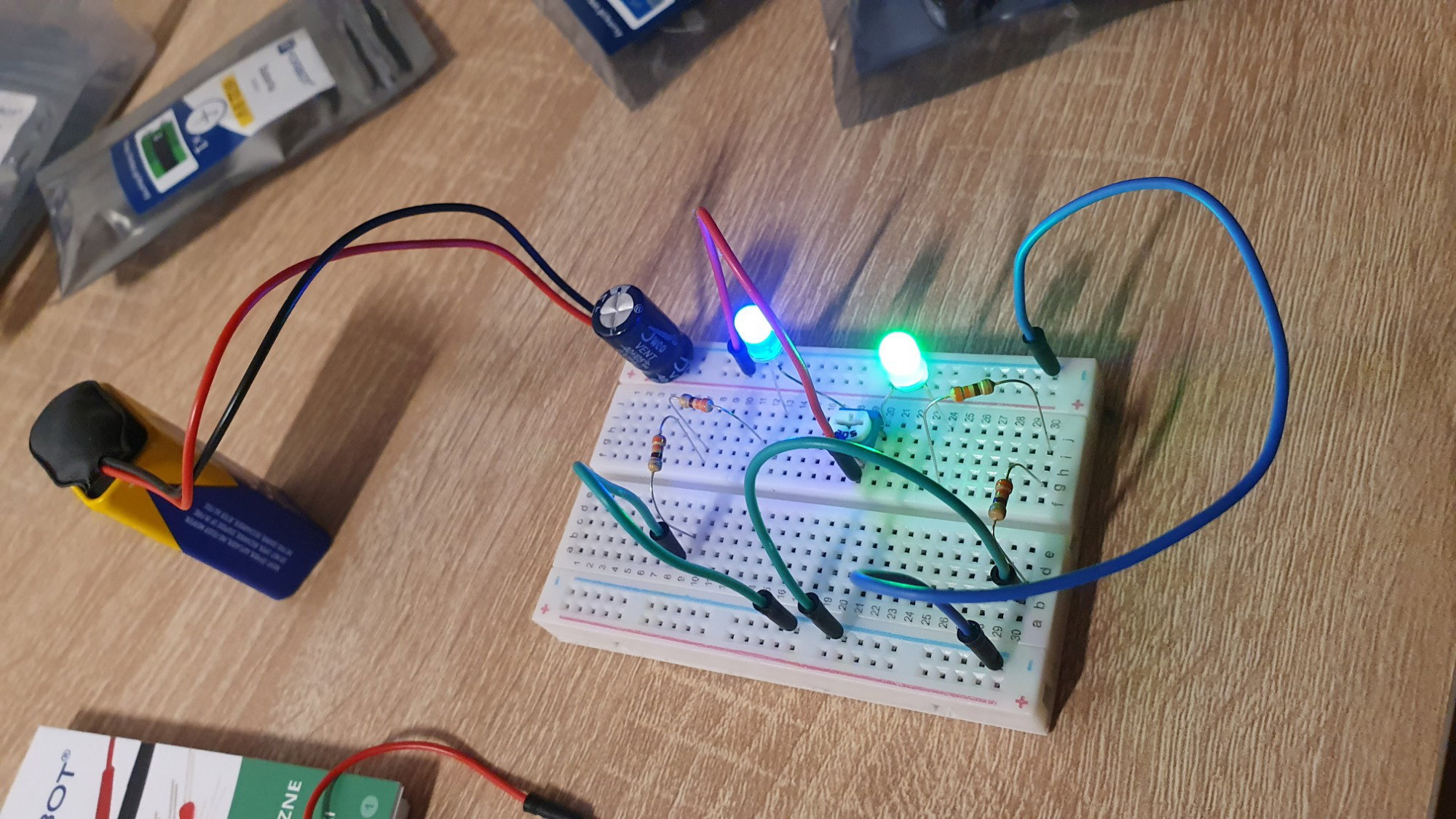

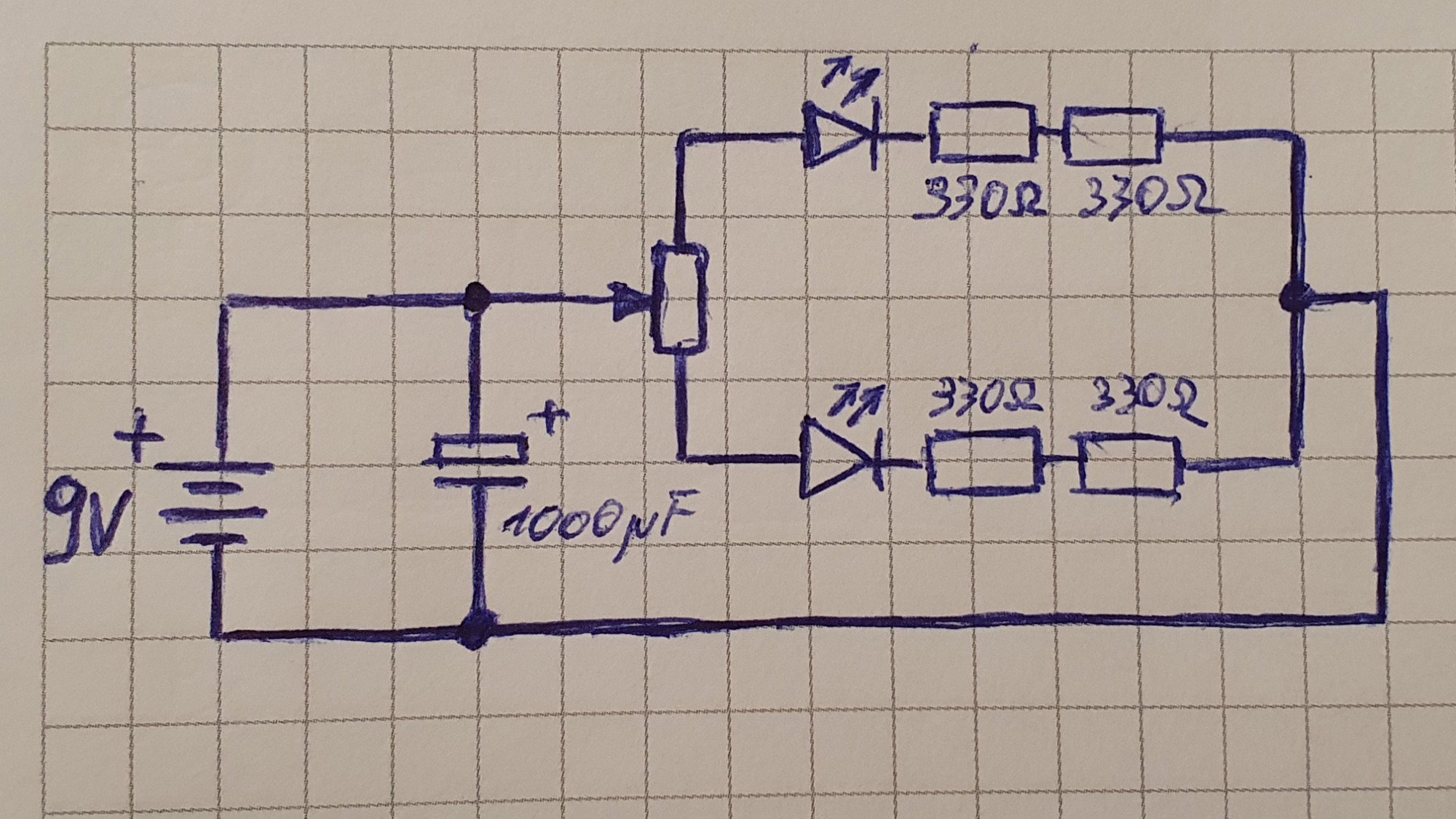

Cześć, jestem początkujący w elektronice, skończyłem jedynie kurs na poziomie I. Podpiąłem układ złożony z dwóch diod, czterech rezystorów i potencjometru, dopiąłem też równolegle kondensator. Natomiast gdy odłączam niebieski kabel (połączony z masą) diody gasną natychmiast. Czy wpiąłem kondensator nieprawidłowo, czy problem jest gdzieś indziej? Załączam zdjęcie płytki oraz schemat, przy okazji będę wdzięczny za feedback, czy właściwie go narysowałem. Dzięki z góry i pozdrawiam.

[74HC04]

Gdy odłączasz niebieski przewód, to prąd nie ma jak przepłynąć przez diody LED. Obwód z kondensatorem, rezystorami, potencjometrem i diodami musi być zamknięty, więc z odłączonym niebieskim przewodem nie może działać. Zakładam, że Twoim celem jest zobaczenie działania, gdy naładowany kondensator rozładowuje się przez zbudowany układ. Żeby tak było, najpierw zostaw wszystko połączone, a potem odłącz przewód baterii zamiast tego niebieskiego.

[Jetpack]

Dziękuję! Dokładnie o to mi chodziło, jak teraz przeanalizowałem to w kontekście Twojego wyjaśnienia, to wydaje mi się logiczne, a sam bym na to nie wpadł, diody przecież muszą być podłączone z kondensatorem. Trafna diagnoza i dobre rozwiązanie. Stało się dokładnie tak jak napisałeś. Dzięki za pomoc i wytłumaczenie! A przy okazji, jak mógłbyś rzucić okiem na mój schemat, czy właściwie go narysowałem, to mój pierwszy w życiu. Nie byłem pewien, czy podłączenie rezystorów z minusem narysowałem dobrze.

[74HC04]

Myślę, że schemat jest dobrze narysowany w sensie logicznym. Każda dioda LED ma po 2 rezystory połączone ze sobą szeregowo. I to potem idzie do ujemnego bieguna baterii. Ale chyba wiem skąd bierze się Twoja niepewność co do połączenia rezystorów z minusem: można to narysować trochę bardziej przejrzyście - jak jest ten rezystor dla każdej diody przy ujemnym zacisku zasilania, to mogłeś narysować te połączenia bezpośrednio do tej dolnej linii (po prostu pojechać kreską w dół), zamiast je zgrupować. Ale tak jak jest, to też jest dobrze. Swoją drogą, to podłączenie potencjometru jest dość pomysłowe - obracając zmniejszasz prąd jednej diody, a zwiększasz prąd drugiej. Mam wrażenie, że nigdy się z tym nie spotkałem.

[Jetpack]

O, a to ciekawe, tak - właśnie to był taki mój pomysł, chciałem zrobić układ, gdzie będę mógł właśnie tak przygaszać jedną i rozpalać drugą diodkę, całkiem fajnie to wyszło i dało mi poczucie, że nauczyłem się czegoś praktycznego z pierwszego kursu, na dniach zabieram się za drugi. Dzięki i pozdrawiam!
