Podłączenie czujników MMA7455L i HMC5883 pod jeden UC

[Mateusz]

Witam.

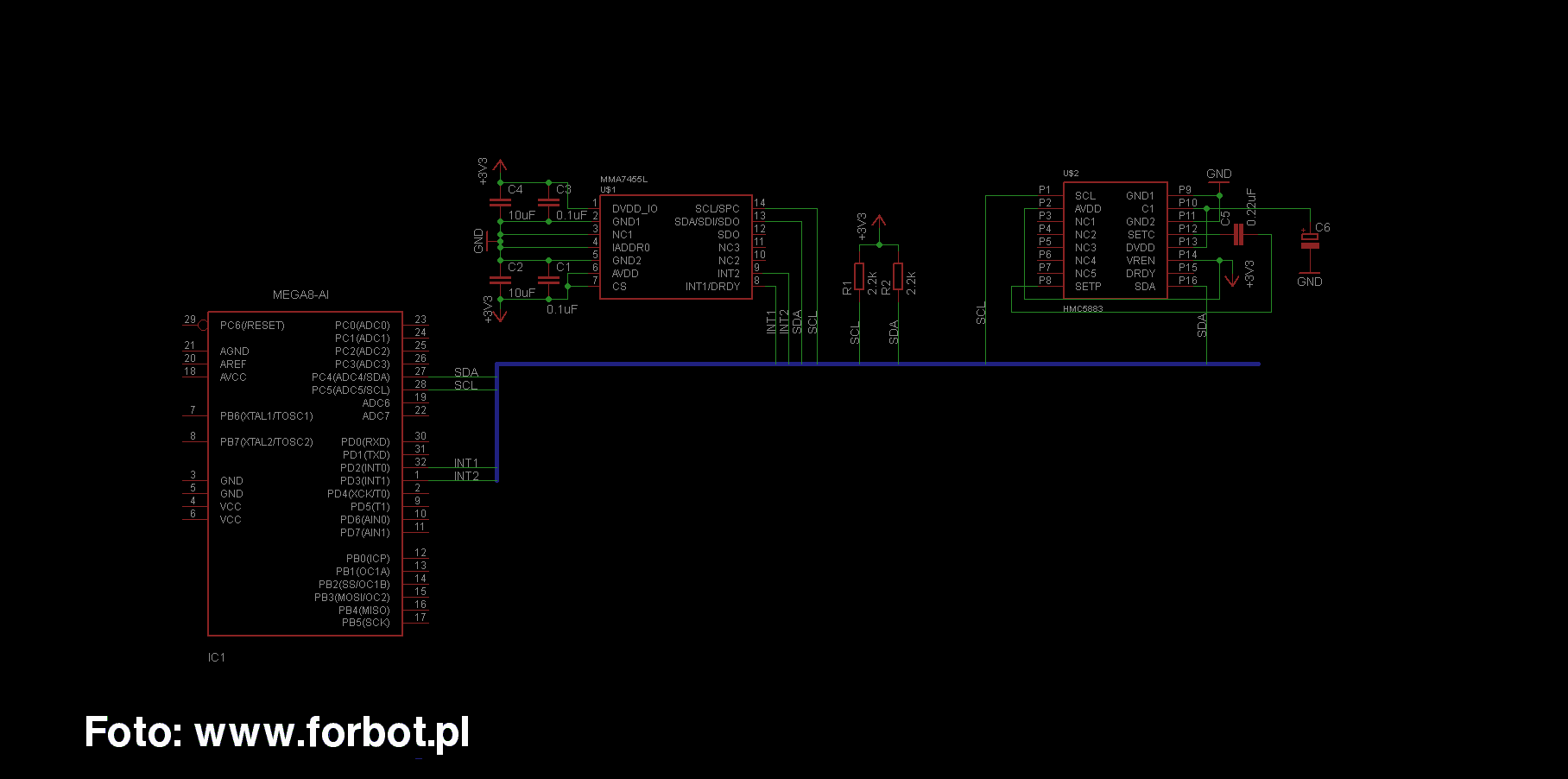

Moglibyście rzucić okiem czy dobrze podłączyłem te dwa czujniki? Obra mają przesyłać dane po I2C. Z tego co wiem mogą mieć wspólna szynę sygnałową ponieważ i tak każde urządzenie powinno być wywołane zanim zacznie nadawać. Więc nie powinno być kolizji.

Oczywiście UC nie jest leszcze podłączony pod żadne zasilanie itp 🙂 Na razie zależy mi tylko na podłączeniu czujników.

[OldSkull]

Brakuje podciągnięć na liniach sygnałowych od I2C. Bez nich na 90% nie zadziała komunikacja z przynajmniej jednym z układów.

[Mateusz]

Jest podciągniecie na SCL i SDA do 3.3V przez rezystory 2.2k.

[MirekCz]

Komunikacja I2C wyglądaja dobrze, ale reszta już nie za bardzo.

W HMC5883L masz DVDD podłączone tylko przez kondensator przy C1 do GND ?

Pin 2 to analogowe zasilanie i je filtruj, pin 13 (i ja mam też pin 4) to cyfrowe zasilanie IO i tam dasz jeden 100nF, ale dlaczego to podłączyłeś do C1???).

Dalej nie sprawdzałem. Przejrzyj jeszcze raz na spokojnie sposób podłączenia wszystkich wejść obu układów.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Mateusz]

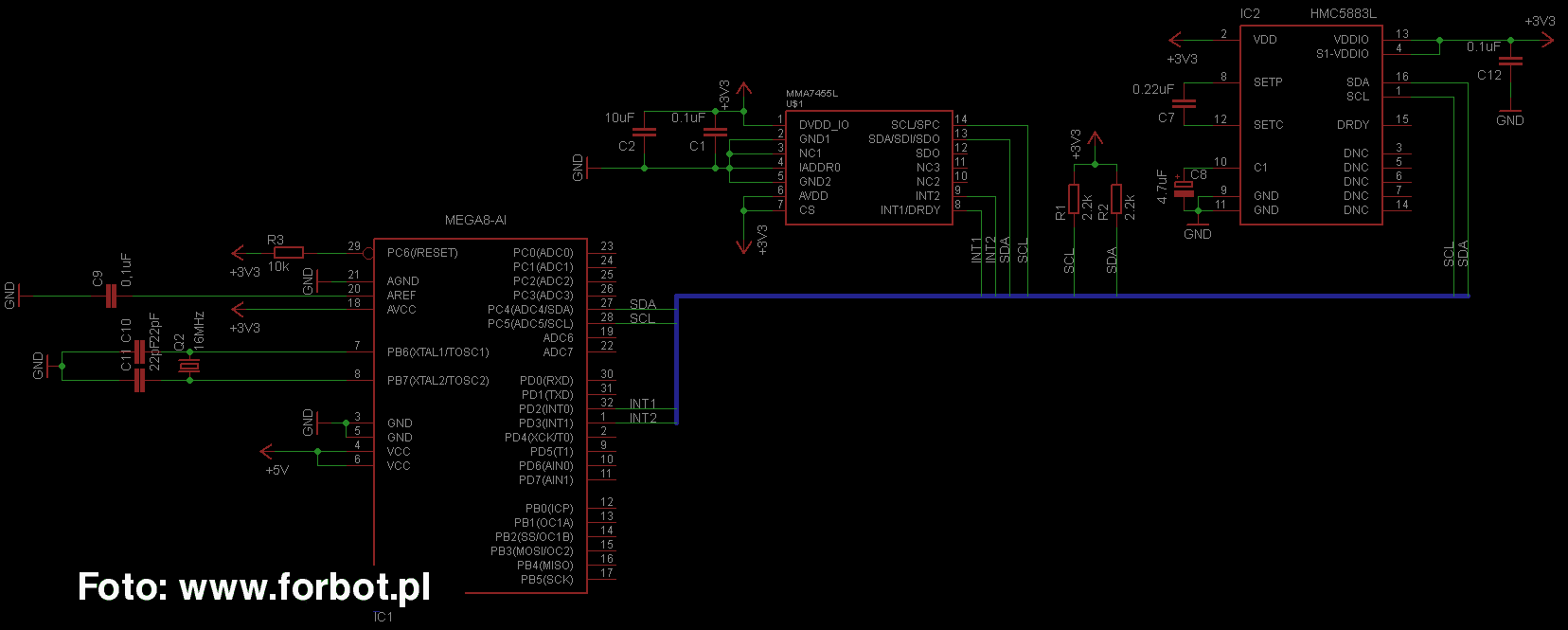

No rzeczywiście namieszałem 😃

Teraz jest podłączone i sprawdzone tak jak w nocie 🙂 Nie mam pewności co do podłączenia MMA7455L pinu IADDR0. Bo widziałem dwa różne schematy w jednym był podłączony do VCC a w drugim do GND. Chodzi o zmianę adresu czujnika ?

[MirekCz]

Tak, to jest zmiana adresu czujnika. Unikasz w ten sposób problemów gdyby na jednej szynie miały być dwa akcelerometry, albo jakieś inne urządzenie o takim adresie.

Tylko wg. dokumentacji to nie jest włączone standardowo w tych akcelerometrach. Szczerze mówiąc nie używałem ich, więc trudno mi się dokładnie do tego ustosunkować.

[Mateusz]

Sorka, że odkopuje ale właśnie lutuje płytkę i okazało się, że nie mam rezystorów 2.2k. Czy mogą być 4.7k na podciągnięcie lini SDA i SCL?

[bartek1333]

Czy mogą być 4.7k na podciągnięcie lini SDA i SCL?

Ja takich używam i dobrze działa 😉

[MirekCz]

Na I2C spokojnie będzie działać wszystko pomiędzy 2k a 10k. Zazwyczaj używa się 4.7k lub 10k.

PS. A tak na przyszłość to lutując równolegle dwa 4.7k masz 2,35k 😋 Trzeba pomyśleć trochę.

[Mateusz]

No mógłbym ale źle to wygląda 😉

dzięki 😉
