Obrotnica pod platformę 15 kg - docelowo koparka rc


adrenalinab52

Pomocna odpowiedź

Witam

Jestem nowy na tym forum, starałem się przeczytać większość wątków, niestety nie znalazłem recepty na rozwiązanie mojego problemu.

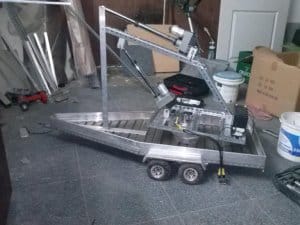

Jestem w trakcie budowy koparki rc, na razie sam szkielet z kątowników skręconych ze sobą, dopasowanych siłowników. Sterowanie odbywać się będzie ostatecznie za pomocą aparatury, to jest akurat najmniejszy problem bo patent już mam sprawdzony. Puki co walczę z sposobem na wykonanie obrotnicy, nie mam dostępu do urządzeń cnc na których można by było wykonać taką obrotnicę. Podstawa koparki, czyli elementu który będzie się obracał ma wymiary ok. 32x46 cm, silnik musiał by być umieszczony gdzieś na tej platformie. Problem w tym, że nie mam pomysłu jak wykonać całą obrotnicę (cała jej wysokość nie może być niższa niż 6 cm i nie większa jak 9. Silnik napędzający najlepiej 12v. Chcę aby cała obrotnica była zamocowana na przyczepie, którą wcześniej wykonałem. Zdjęcie poglądowe w linku niżej

Mile widziane sugestie w rozwiązaniu tego pewnie dla niektórych błahego problemu 🙂


Link do komentarza
Share on other sites

Obrotnice w koparkach są zrobione na zasadzie duży tryb przykręcony do góry z środkiem w punkcie obrotu na dole silnik olejowy, silnik obraca duży tryb razem z ramionami i całą resztą.

Mógł byś zastąpić tryb np. trybem od roweru i założyć łańcuch.

Mam pytanie z czego masz zrobione siłowniki i pompę, i czy to będzie na olej czy powietrze?

Pisze z telefonu.

Link do komentarza
Share on other sites

Problem w tym, ze nie wiem jak sie za to zabrac. Sama zasade obracania mam w glowie, jednak nie potrafie tego przeniesc fizycznie na material. Silowniki sa elektryczne 12v dc. Na silniku szczotkowym. Docelowo zasilane z pakietu 4s lipo podlaczone pod odbiornik z regulatorem szczotkowym dwukierunkowym. Sterowanie z aparatury z pelna regulacja sygnalem pwm.

Link do komentarza
Share on other sites
