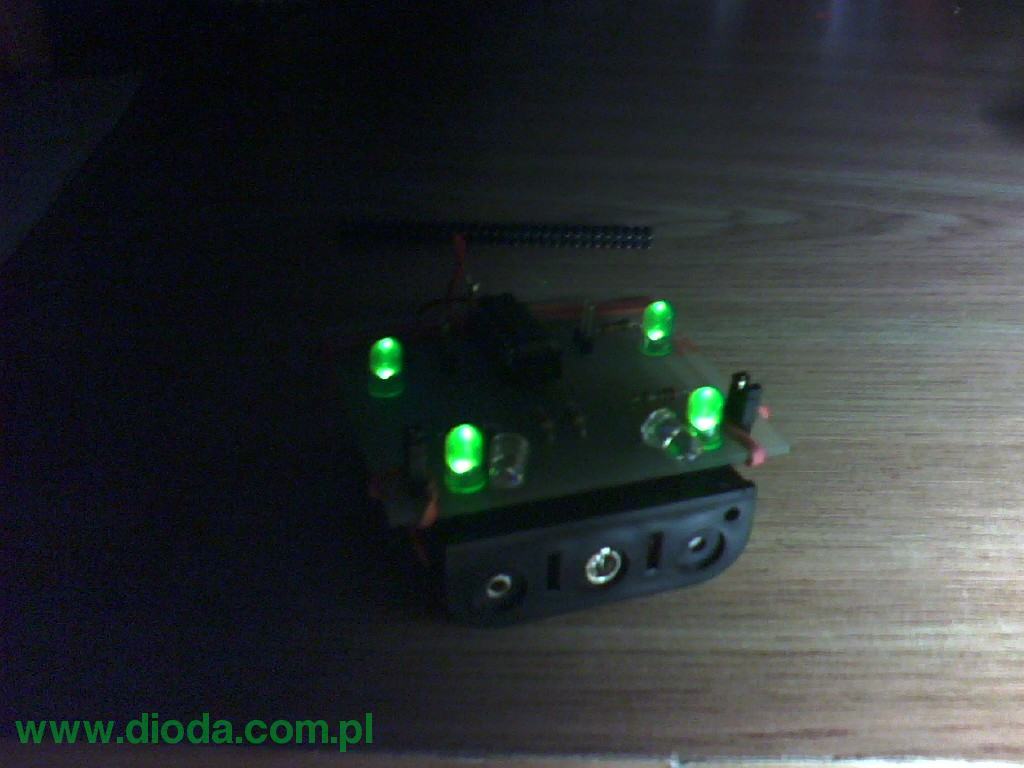

soban Napisano Luty 19, 2009 Udostępnij Napisano Luty 19, 2009 Witam wszystkich. Zbudowałem swojego pierwszego robota opartego o konstrukcje wziętą od innego użytkownika. Światłolubek II nie posiada jeszcze serw poniewaz skonczyla mi sie aktualnie kasa ale pokazuje aktualne zdjecia i reakcje na światło 🙂 postaram się dodac inne zdjecia zaraz po dodaniu silniczkow. Reakcja jednego fotorezystora 🙂 : Obraz płytki: Schemat: Prosze o komentarze 🙂 i uwagi 1 Cytuj Link do komentarza Share on other sites More sharing options...
Nawyk Luty 20, 2009 Udostępnij Luty 20, 2009 te zielone diody "z przodu" nie zakłócają pracy fototranzystorów? Czyt. nie za blisko je wstawiłeś? pozdrawiam Cytuj Link do komentarza Share on other sites More sharing options...
soban Luty 20, 2009 Autor tematu Udostępnij Luty 20, 2009 2 przdnie zielone diody przeszkadzają tylko przy ścianach ponieważ światło odbija się od powierzchni i pada na fototranzystory ale to nie problem bo wystarczy ze odłącze przednie zworki i wszystko działa cacy 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
Gorrdon Luty 20, 2009 Udostępnij Luty 20, 2009 Ja bym po prostu założył na diody koszulki termokurczliwe. 1 Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
soban Luty 20, 2009 Autor tematu Udostępnij Luty 20, 2009 Właśnie o tym myśle ale żeby walnąc je na fototranzystory zeby przechwytywaly tylko swiatlo padajace wprost na nie bo sa zbyt czule Cytuj Link do komentarza Share on other sites More sharing options...
mskojon Luty 20, 2009 Udostępnij Luty 20, 2009 Kolor zielony diody (ok. 550nm) jest poza długością fali "widzenia" fototranzystora (bez filtra najczęściej ok. 700-1000nm) więc nic nie powinno się dziać. Co do konstrukcji to jest w miarę estetyczna, tylko ta recepturka trochę tam nie pasuje, zastosuj zamiast niej jakąś opaskę zaciskową. Cytuj Link do komentarza Share on other sites More sharing options...
Gorrdon Luty 20, 2009 Udostępnij Luty 20, 2009 Gdyby miał płytkę trochę dłuższą to mógłbyś użyć tulei, zawsze płytkę trzeba zrobić odrobinę większa. Cytuj Link do komentarza Share on other sites More sharing options...
soban Luty 20, 2009 Autor tematu Udostępnij Luty 20, 2009 No gumke wstawilem tylko zeby se trzymalo 🙂 taka improwizorka 🙂 mysle ze wywierce 3 dziurki w plytce i w pudelku na baterie i przykrece je do siebie 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
jamtex Luty 20, 2009 Udostępnij Luty 20, 2009 Pogratulować - sklonowałeś idealnie mojego światłolubka 🙂 Cieszę się, że udało mi się wnieść jakiś element edukacyjny do świata robotyki. A to że zbudowałeś i uruchomiłeś tą konstrukcję, oznacza to że jest ona nadal w kręgu zainteresowania początkujących. Pora więc na wymyślenie czegoś nowego, ale równie prostego. Czegoś co może zrobić każdy i nie kosztuje Kzł. 1 Cytuj Link do komentarza Share on other sites More sharing options...
soban Luty 21, 2009 Autor tematu Udostępnij Luty 21, 2009 No bardzo dziękuje za umieszczenie projektu na diodzie 🙂 i prosze o kolejne równie proste projekty ^^ Byłbym bardzo wdzięczny 😅 Piwo i "pomógł" dla ciebie 😉 2 Cytuj Link do komentarza Share on other sites More sharing options...
