Sklejające się styki przekaźnika - silnik 24V, 1.5A


bsw

Pomocna odpowiedź

Dzień dobry,

Jako żółtodziób zawsze staram się najpierw szukać rozwiązania a jeżeli nie mogę takiego znaleźć to dopiero ośmielam się zawracać głowę bardziej doświadczonym forumowiczom. 🙂

Temat zapewne znany i wałkowany niezmierną ilość razy, ale chyba mnie przerósł.

O co więc chodzi.

Założenie:

1. Sterowanie silnikiem DC w pracy nawrotnej.

2. Częstotliwość przełączania około 2-3x/sek.

Problem:

Sklejanie styków przekaźnika.

Dane:

1. silnik DC 24 V

2. pobór prądu (mierzony ponieważ brak tabliczki znamionowej) 1,47A

3. elementy wykonawcze przekaźniki samochodowe 30A (tak samochodowe).

Uwaga:

Zawsze mnie uczono że do sterowania silnikiem służy stycznik a nie przekaźnik ale niestety nie mogę tu nic zmienić (na chwilę obecną w następnym układzie już tak).

Opis problemu:

Sklejające się styki przekaźnika.

Z tego co się orientuję przekaźnik przekaźnikowi nie równy. Teoretycznie może się okazać że przekaźnik samochodowy jest złym rozwiązaniem ponieważ nie ma takiej możliwości przełączania styków w pracy zał./wył. w określonej jednostce czasu jak np. przekaźniki przemysłowe.

Postanowiłem więc zamienić przekaźnik samochodowy na przekaźnik 2R firmy O***N - 10A obciążalności styków.

Niby wszystko jest ok, ale widać przez obudowę jak iskrzą styki (coś co zapewne notorycznie wykańcza styki w tym przypadku zastosowanych przekaźników samochodowych).

Oczywiście pomysł ochrona styków za pomocą układu RC i wizyta na stronie http://mikrokontrolery.blogspot.com/2011/03/przekaznik-i-zaklocenia.html

Niestety zawarte tam informacje nie są w stanie mi pomóc ponieważ przedstawiony "nomogram dwójnika RC" pokazuje mi że dla wartości prądu około 1,5 A i napięcia zasilania 24V rezystancja powinna być poniżej 1 Ohm. Dodatkowo jeszcze nawet w przypadku gdybym się zmieścił w zakresie rezystancji to jakiej mocy powinien być dany rezystor?

Niestety poległem.

Tutaj więc prośba o pomoc w doborze gasika RC.

Pozdrawiam,
Bartosz

Link do komentarza
Share on other sites

Dodaj diodę a nie RC. Problem wynika z indukcyjności silnika - w momencie rozwierania obwodu, indukuje się duży prąd i nie ma którędy popłynąć. Ponieważ silnik jest DC, więc dioda powinna być najłatwiejszym rozwiązaniem - układ jak w podanym przykłądzie, ale po stronie cewki przekaźnika.

Link do komentarza
Share on other sites

Dzięki za szybką odpowiedź.

W przedstawionym przeze mnie rozwiązaniu z którym "walczę" dioda jest wpięta równolegle do styków przekaźnika.

W czasie przełączania styków przekaźnika widać wyraźnie jak "iskrzy" i tego zjawiska chciałbym się pozbyć, stąd też pomysł dławika RC.

Właśnie w artykule ...przekaźniki-i-zakłócenia... jest mowa o ochronie styków więc tego się "chwyciłem".

Co do wpięcia diody w układ cewki przekaźnika, myślę że chodzi tu bardziej o zabezpieczenie wyjścia sterownika który załącza te przekaźniki a nie o to mi chodzi (jeżeli coś pomyliłem proszę o poprawę).

Pozdrawiam,

Link do komentarza
Share on other sites

W momencie gdy rozłączasz przekaźnik, silnik staje się prądnicą - i prąd który wytwarza musi mieć drogę którą popłynie. Może trochę nieprecyzyjnie się wyraziłem, zobacz na wyjścia mostków H - są w nich diody właśnie w tym celu np. http://www.st.com/web/en/resource/technical/document/datasheet/CD00000240.pdf - str.8

Jeśli silnik kręci się w jedną stronę, możesz użyć tylko jednej diody podłączonej równolegle do silnika, w kierunku zaporowym.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Niestety jedna dioda mnie nie ratuje (chyba), ponieważ silnik kręci sie raz w lewo a raz w prawo. Dodatkowym obciążeniem jest to, że częstotliwość przełączania lewo/prawo czasami wynosi 2-3 x w ciągu sekundy.

Link do komentarza
Share on other sites

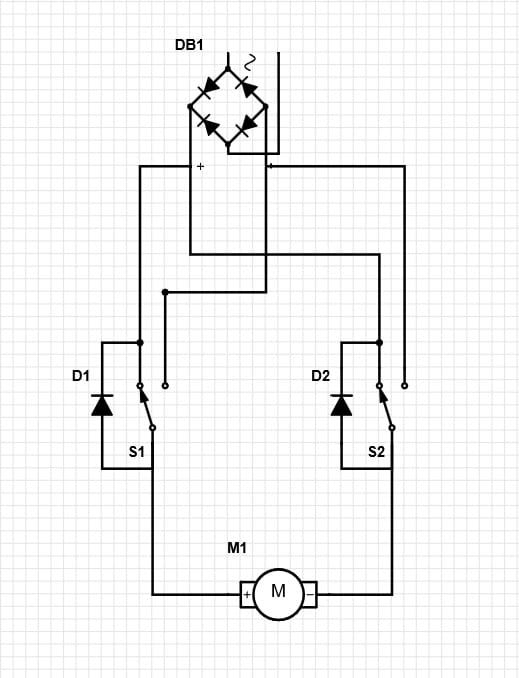

Aktualnie sterowanie wygląda jak na przedstawionym schemacie (przepraszam za niefachowość).
