Wybór czujników do pomiaru prędkości: obrotowej, liniowej i poziomu cieczy


m4rtino

Pomocna odpowiedź

Witam, zamierzam na mojej uczelni wyposażyć laboratorium hydrauliki siłowej w system czujników, który umożliwi późniejsze rozbudowanie stanowisk w systemy serwohydrauliki.

Informacje o prędkościach liniowych, obrotowych, oraz położeniu tłoczyska i poziomu cieczy będą wyświetlane na wyświetlaczu LCD. Wstępnym założeniem jest realizacja programu na platformie Arduino Uno R3. Narazie stoję przed wyborem czujników i sposobu ich mocowania.

1. Pierwszym pomiarem będzie pomiar prędkości obrotowej na wale silnika hydraulicznego.

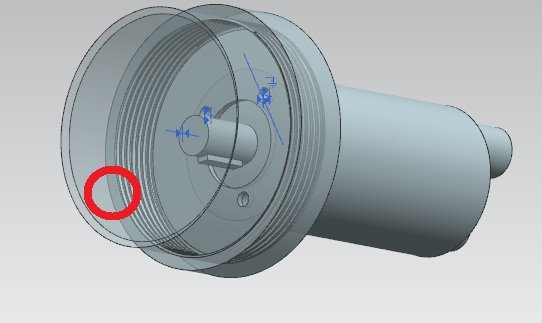

Silnik poglądowo wygląda tak:


Jest to wstępny projekt osłony z poliwęglanu, w której chciałbym umieścić diodę IR i fototranzystor. Na wale silnika umieszczę tarczę z czarnymi i białymi polami. Wzorowałem się na tym projekcie: https://www.forbot.pl/forum/topics61/miernik-predkosci-obrotow-silnika-vt4924.htm

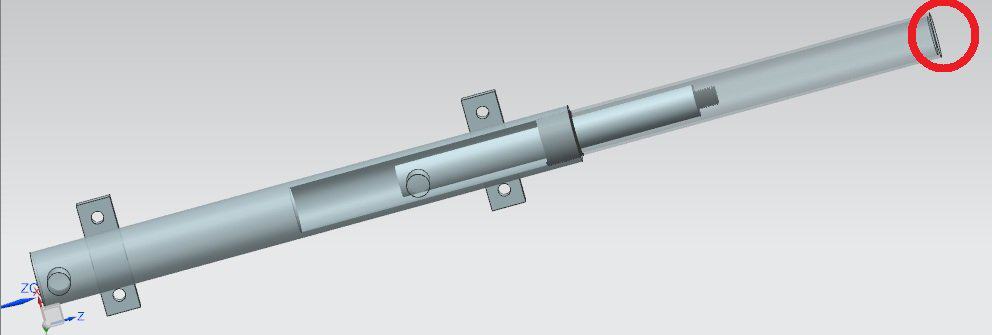

2. Drugim pomiarem będzie pomiar prędkości liniowej tłoczyska siłownika, a także odległości na jaką jest aktualnie wysunięty. Siłownik poglądowo wygląda tak:


Czujnik umieszczony byłby na osłonie z poliwęglanu, zabezpieczającej ruchome częsci siłownika. Tutaj stoję przed dylematem wyboru czujnika. Na końcu tłoczyska będzie wkręcony walcowy czop, który byłby wychwytywany przez czujnik na końcu osłony (w czerwonym okręgu). Po analizie czujników zastanawiam się nad wyborem :

http://botland.com.pl/analogowe-czujniki-odleglosci/2707-sharp-gp2y0a60szlf-analogowy-czujnik-odleglosci-10-150-cm-5v.html

Posiada on wystarczający zakres pomiaru, a także częstotliwość odświeżania 60Hz. Zastanawiam się czy umożliwiłby on pomiar prędkości liniowej, poprzez analizę drogi wysuwania tłoczyska w czasie.

3. Trzecim pomiarem, jest pomiar wysokości słupa oleju w zbiorniku buforowym.

Zbiornik będzie wyglądał mniej więcej w ten sposób:


Myślałem na wyborem takiego rodzaju czujnika:

http://botland.com.pl/czujniki-wilgotnosci/4503-liquid-level-sensor-ic-test-board.html

Powyższe propozycje to dopiero koncepcje, które mógłbym wykorzystać.

Chciałbym aby bardziej doświadczeni wypowiedzieli się na ten temat i proszę o ewentualne propozycje 😅
