Jak podlaczyc taka plytke line follover?


marcczy

Pomocna odpowiedź

Witam

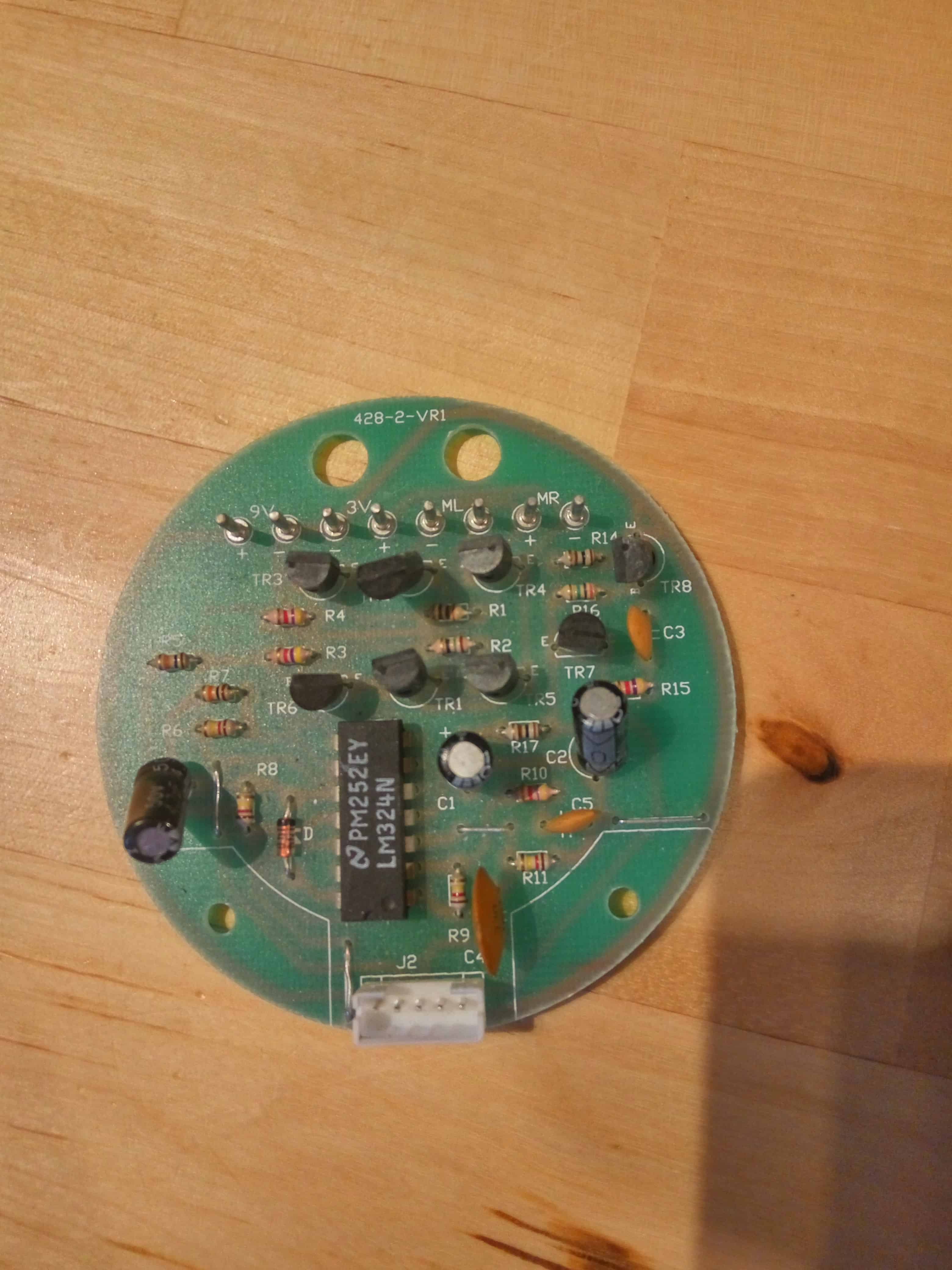

Znalazłem w szufladzie taką płytkę z zabawki,niestety schemat podłączeń zagubił się.

Chciałbym spróbować i jakoś to uruchomić.

Był to swiatłolub lub line follower - nie paiętam. Taki robot ze sklepu do składania.

Zasilanie wiadomo, 9V i 3V, na złączu J2 pierwsze od lewej i drugi to bedzie włącznik, zostaje chyba podłaczenie dwóch diód swiatłoczułych, ale ścieżki podłączenia nie są takie same 😉

Fotki w załaczeniu.

Pozdrawiam



Link do komentarza
Share on other sites

Spróbuj sam do tego dojść - będziesz miał sporo satysfakcji.

Zacznij od narysowania schematu na podstawie płytki. Dla ułatwienia nałożyłem dwa Twoje zdjęcia na siebie, dzięki czemu łatwiej będzie dojść, co się z czym łączy:

Wyprowadzenia tranzystorów i układu lm324 znajdziesz bez problemu przez Googla.

Jak już narysujesz schemat, wrzuć go - wtedy zobaczymy, gdzie co podłączyć.

Powodzenia.
