Witam, zlecę wykonanie płytki do minisumo. Chodzi o projekt i wykonanie płytki ewentualne polutowanie elementów. Docelowo chciałbym wykonywać większą ilość elementów elektronicznych, ale jest to pierwsze zlecenie tego typu z mojej strony. Więc zanim przejdę do jakiś konkretnych większych/poważniejszych projektów. Muszę wiedzieć z czym takie zlecenie i projekt wg moich uwag się je. Osoby zainteresowane bardzo proszę o info na maila pierona60@gmail.com, później będę edytował post i dodawał szczegóły, tylko muszę wiedzieć co dodać do takiego zlecenia, jakie informacje. Liczę na pomoc i współpracę. Pozdrawiam
-
EAGLE LoLin32 Lite - ma ktoś bibliotekę Eagla do tego?
ethanak opublikował temat w Oprogramowanie CAD
Jak w temacie. Znalazłem do DevKita, do LoLin32, ale do Lite nie. Ktoś coś? Bo leniwy jestem i nie chcialbym tworzyć lbr-a od zera jeśli można go skądś zassać... -
EAGLE Regulowany zasilacz warsztatowy - projekt płytki PCB
Mike84 opublikował temat w Sprawdzanie schematów

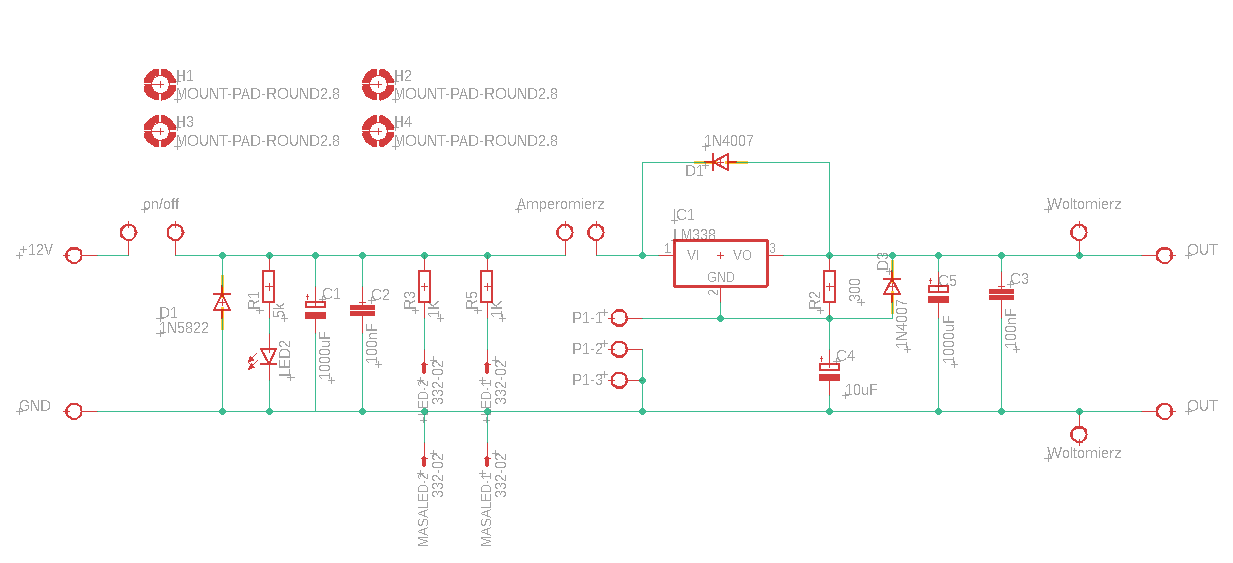

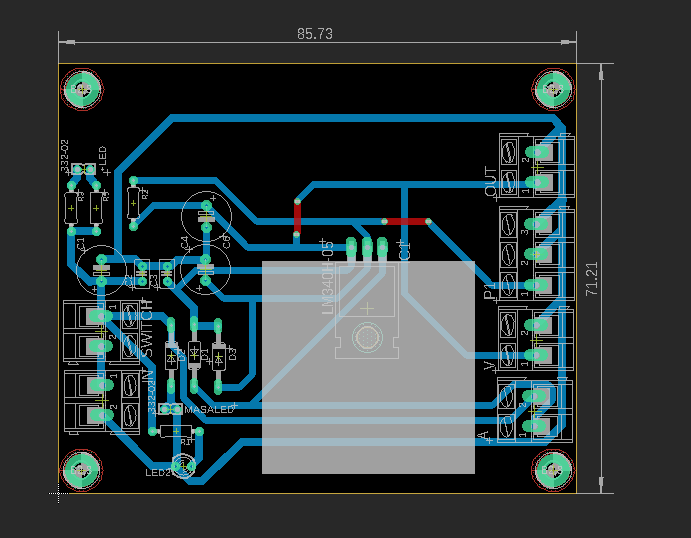

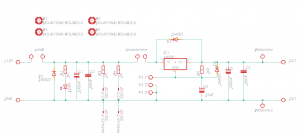

Cześć! Postawiłem sobie zbudować własny zasilacz do warsztatu, taką niezbyt skomplikowaną wersje zasilaną 12V DC. Generalnie przy schemacie jak i doborze elementów wzorowałem się już gotowym urządzeniu z zestawu AVT, także z tym powinno być wszystko ok. Stwierdziłem, że nie kupie gotowca, tylko dla wprawy spróbuję zbudować go własnoręcznie, od zera. 🙂 Stworzyłem już projekt samej płytki i byłbym wdzięczny gdyby ktoś ocenił, czy połączenia ścieżkami są w porządku, w sensie czy nie są za blisko siebie, czy nie są za małe itd. Tak dla jasności, szara przestrzeń ma symbolizować radiator 😛 Pozdrawiam! -
Cześć! Orientuje się ktoś na jakiej warstwie trzeba dać obrys w AUTODESK EAGLE aby płytka zamawiana w PCBWAY miała wycięcia/ inne kształty niż prostokątny? Obrys zaznaczyłem na warstwie DIMENSION. MIlling i nie mam wycięć 😕
- 1 odpowiedź
-
- PCB
- Początkujący
-
(i 1 więcej)
Tagi:
-
Cześć 😄 Jestem totalnym laikiem jeśli chodzi o Eagle a chciałem zaprojektować płytkę tylko pojawił się pewien problem, mianowicie: czy robić lustro elementów i co z smd jeśli chodzi o warstwy? Już mówię o co dokładnie mi chodzi. Mam laminat i chce rozważyć 4 opcję: ścieżki pod spodem i elementy THT ścieżki pod spodem i elementy SMD ścieżki na górze i elementy THT ścieżki na górze i elementy SMD Kiedy muszę robić lustrzane odbicie elementów a kiedy nie i wtedy ewentualnie odbicie całego wydruku?
-
Cześć, znalazłem bibliotekę do switch'y w Eagle - "switch". Ale mam problem, bo jest ich tam kilka rodzajów - czy ktoś mi pomoże dobrać odpowiednią bibliotekę do switch'a (nwm gdzie go kupiłem, leży już chwilę w domu). Przy okazji, zna się ktoś na tych oznaczeniach (załączone zdjęcie), które opisują wszystkie switch'e dwupozycyjne? 😉
