SŁOWEM WSTĘPU Geneza powstania tego projektu jest niezwykle prosta i prozaiczna - po prostu potrzebowałem na szybko nadajnik do obsługi odbiorników z modułem nrf24l01. Wiele moich projektów i robotów opiera swoją komunikację właśnie na tych popularnych i dobrze znanych układach. Jednak do tej pory nie miałem opracowanego żadnego kompaktowego rozwiązania do tego celu. Nadeszła jednak chwila, w której potrzebowałem rozwiązania przydającego się poza moim warsztatem - czyli w terenie. Projekt ten miał 3 główne założenia: Wykonać projekt w maksymalnie jak najkrótszym czasie. Do produkcji urządzenia wykonać ogólnodostępne komponenty walające się po moim warsztacie. Zostawić w projekcie miejsce na dalsze usprawnienia. Tym sposobem po dwóch dniach powstał pilot, którym bardzo bym chciał się podzielić ze społecznością tego forum, a także każdym, kto lubi tworzyć i będzie w potrzebie stworzenia takiego urządzenia. Udało się spełnić wszystkie postawione wymagania. Czas produkcji prototypu zamyka się w niecałych 7 godzinach. W czas ten wliczony jest wydruk elementów na drukarce 3D, wytrawienie PCB oraz końcowy montaż całej elektroniki. Pilot posiada bardzo prosty i surowy styl, który w połączeniu z wyczuwalnym ciężarem 420 gramów daje odczucie solidnego i wytrzymałego produktu. Choć kształt pilota był tworzony w czysto improwizowanym procesie, bardzo dobrze układa się w dłoniach i zapewnia pewny chwyt całego urządzenia. Jeżeli więc potrzebny jest pilot RC a brak jest czasu, to do wykonania tego będziesz potrzebować: 2x Moduł Joystick z przyciskiem 1x Potencjometr montażowy 10k 1x gałka do potencjometru (nie jest konieczna ale to miły dodatek) 1x Arduino Nano - U3 2x przełącznik kołyskowy złącza goldpin męskie raster 2,54mm - J3, J4, J5, J6, J7, J8, J9, J10, J11, D1 złącza goldpin żeńskie raster 2,54mm przewody męsko-męskie 10cm przewody męsko-męskie 20cm 1x moduł nrf24L01+PA+LNA (można użyć standardowego modułu) - U4 1x dioda LED THT 5mm 1x stabilizator 5V LM7805 - U1 1x stabilizator 3,3V LF33CV - U2 1x rezystor 1k - R1 4x kondensator 100uF/16V (ważne by wysokość kondensatora nie była większa niż 7mm) - C2, C3, C4, C5 1x kondensator 100nF/50V - C5 2x złącze śrubowe ARK raster 5mm - J1, J2 1x pojemnik na baterie 6xAA 1x laminat jednostronny FR4 śruby do drewna fi3 12mm ELEKTRONIKA: Projekt płytki powstał w programie KiCAD. Nie ma w tym projekcie niczego wartego szerszego wyjaśniania. PCB ma za zadanie wyprowadzić złącza pod Arduino Nano, moduł radiowy oraz złącza sygnałowe goldpin. Arduino pełni rolę głównej jednostki obliczeniowej, obsługującej nasze radio. Szereg złącz sygnałowych jest podpiętych pod porty analogowe A0-A5, co umożliwia podłączenie sygnałów analogowych oraz modułów z interfejscem I2C (furtka na przyszłe modernizacje). Projekt PCB został wykonany z myślą o metodzie termotransferu, dlatego ułożenie oraz grubość ścieżek wygląda w taki a nie inny sposób. Priorytetem było stworzenie PCB łatwej i szybkiej w domowej produkcji. W załączniku umieściłem plik PCB.PDF zawierający layout niezbędny do wykonania płytki. Co do komponentów pasywnych potrzebnych do montażu PCB, domyślne wartości zostały wymienione wyżej w liście. Kondensatory C1,C2,C3,C4 mogą mieć inne wartości (np. 22uF-220uF). Ważne jest by zachować minimalnie napięcie 16V oraz wysokość kondensatorów maksymalnie 7mm. Rezystor R1 jest jedynie ogranicznikiem prądu i jego wartość jest w pełni zależna od decyzji montera. Na renderze widać diodę D1 wlutowaną w PCB. Ostatecznie zamontowałem tam złącze goldpin, aby doprowadzić zasilanie do diody statusowej umieszczonej w innym miejscu obudowy pilota. KONSTRUKCJA PILOTA: Konstrukcja została zaprojektowana w programie Fusion360. Posiadając modele 3D stworzonej PCB a także wszystkich niezbędnych komponentów, wykonałem stosowną obudowę. Starałem się, by pilot przypominał dostępne na rynku aparatury RC, aby finalny produkt mógł godnie prezentować się poza garażem np. w trakcie trwania różnych imprez lub zlotów. Finalny model składa się z 4 elementów: bazy, pokrywy frontu, pokrywy baterii oraz mocowania anteny. Do wydrukowania tych elementów skorzystałem z czarnego PLA. Części zostały wydrukowane na Bambulab A1 z użyciem supportów drzewnych, z wypełnieniem gyroidalnym 5%. Wszystkie pliki w formacie STL umieściłem w folderze 3Dfiles.zip. MONTAŻ ELEKTRONIKI: Montaż najlepiej zacząć od podłączenia przewodów10cm Ż-Ż do modułów joystick. Przewody podwinąłem tak, aby przechodziły pod modułem i wówczas przykręciłem je śrubami 3mm do bazy pilota. Do potencjometru oraz diody statusowej LED przylutowałem przewody Ż-Ż, aby ułatwić ich podłączenie do PCB. W przypadku potencjometru, zastosowałem przewody 10cm a diody 20cm. Potencjometr posiada w bazie miejsce, gdzie można zamontować go na "wcisk", bez konieczności przykręcania. Należy pamiętać o usunięcia kombinerkami wystającej blokadki, która służy do unieruchamiania potencjometru na panelu. Dioda LED posiada również miejsce do jej umieszczenia. Zalecam poprowadzenie przewodów diody LED pod modułem prawego joysticka. Pilot posiada 2 przełączniki - "1" oraz "ON/OFF". Do przełącznika "1" można przylutować przewody 10cm Ż-Ż w celu podłączenia go do PCB. Do przełącznika "ON/OFF" można przylutować zwykłe przewody, ponieważ jest on podłączany do złącza ARK. Do zasilania pilota wykorzystano 6 baterii AA, przez wzgląd na ich powszechne występowanie w sklepach. Przewody koszyka baterii AA można zarobić i również wpiąć w dedykowane złącze ARK na PCB. Koszyk baterii montowany jest śrubkami stożkowymi fi3 x 8mm. W przypadku ich braku wystarczy cienka taśma dwustronna lub po prostu zamknięcie obudowy tylną klapą. W bazie znajdują się dedykowane miejsca pod umieszczenie małych opasek zaciskowych, które pomogą w organizacji przewodów. Sygnały należy podłączyć w sposób następujący: Potencjometr - A0 Joystick lewy oś X - A1 Joystick lewy oś Y - A2 Joystick prawy oś X - A4 Joystick prawy oś Y - A5 Przełącznik "1" - A3 Po podłączeniu wszystkich przewodów, można podłączyć moduł radiowy nrf24L01. Jeżeli mamy model z dodatkową anteną, należy umieścić ją ostrożnie w dedykowanym kanale i przymocować za pomocą wydrukowanego mocowania. NIE WKŁADAMY JESZCZE ARDUINO NANO! PROGRAM: Przed zamknięciem obudowy pilota, należy wgrać program na Arduino. Pilot nie ma niestety żadnego wyprowadzenia pod złącze USB, dlatego wszystkie zmiany w oprogramowaniu wymagają otwarcia pilota. Poniżej załączam prosty kod do działania tego pilota. Umożliwia on wysyłanie informacji za pomocą 6 kanałów. 5 kanałów obsługuje wyprowadzenia analogowe, mapując je na zakres 0-255 i wysyłając w takiej formie. Kanał 6 odpowiada za wysyłanie stanu logicznego przełącznika. Po zaprogramowaniu Arduino, można podłączyć je do PCB i zamknąć bazę pilota za pomocą frontu. Front przytwierdzany jest za pomocą śrubek fi3. Na potencjometr można założyć gałkę bez konieczności przykręcania jego wału. Pozostaje uruchomić pilot przełącznikiem ON/OFF i sprawdzić, czy elektronika uruchamia się poprawnie. Jeżeli Arduino daje nam lekką czerwoną poświatę a dioda statusowa mieni się na froncie, nasz pilot jest gotowy do działania. #include <SPI.h> #include <nRF24L01.h> #include <RF24.h> const uint64_t my_radio_pipe = 0xE8E8F0F0E1LL; //Adres RF24 radio(9, 10); struct Data_to_be_sent { byte ch1; byte ch2; byte ch3; byte ch4; byte ch5; byte ch6; }; Data_to_be_sent sent_data; void setup() { radio.begin(); radio.setAutoAck(false); radio.setDataRate(RF24_250KBPS); radio.openWritingPipe(my_radio_pipe); sent_data.ch1 = 127; sent_data.ch2 = 127; sent_data.ch3 = 127; sent_data.ch4 = 127; sent_data.ch5 = 127; sent_data.ch6 = 0; } void loop() { sent_data.ch1 = map( analogRead(A0), 0, 1024, 0, 255); //pot sent_data.ch2 = map( analogRead(A1), 0, 1024, 0, 255); //joy1 X sent_data.ch3 = map( analogRead(A2), 0, 1024, 0, 255); //joy1 Y sent_data.ch4 = map( analogRead(A4), 0, 1024, 0, 255); //joy2 X sent_data.ch5 = map( analogRead(A5), 0, 1024, 0, 255); //joy2 Y sent_data.ch6 = digitalRead(A3); radio.write(&sent_data, sizeof(Data_to_be_sent)); } PODSUMOWANIE: Projekt ten okazał się dla mnie całkiem przyjemnym ale także angażującym zadaniem, w którym mogłem przetestować swoje umiejętności wobec bardzo krótkiego czasu oraz ograniczonych zasobów. Mam nadzieję, że okaże się on dla kogoś równie przydatny jak dla mnie. Liczę także na dalszy rozwój tego projektu, dodając do niego nowe funkcje oraz poprawiając design. PCB.pdf 3Dfiles.zip

- skopiowanie funkcji tego dużego radia TEF6686 do tej małej obudowy nie było łatwe. - radio TEF6686 do sterowania ma trzy przyciski oraz impulsator z przyciskiem. - mała obudowa Lilygo T-embed Arduino ESP32-S3 ver. 0.1 posiada tylko impulsator z przyciskiem. - dzięki maszynie stanów udało się oprogramować wszystkie funkcje a nawet więcej dzięki rozbiciu czasu naciśnięcia przycisku impulsatora na przedziały 500, 1000 oraz 4000 msek. - początkowo sprawia to trochę problemów dla mniej nerwowych. - obecnie ze spraw softwarowych pozostało rozwiązać problem interakcji pomiędzy przyciskiem impulsatora a pokrętłem impulsatora. - ze spraw mechanicznych to należy dorobić subpanel tylny w którym znajdzie się moduł radia (35 x 25 mm), chyba bateria 1000 mAh, wzmacniacz 1W, gniazdo miniJack 3.5 mm oraz antena 70 cm teleskopowa. - Lilygo T-embed zawiera miniaturowy głośnik 1W 8 om z komorą rezonsową, gra to dobrze. - robiłem próby aby zastować całkowicie w tym projekcie I2S ale było to zbyt rozbudowane ponieważ zastosowany moduł radia nie miał wyprowadzonych tych sygnałów. - dość dużym problemem dla mnie było dorobienie brakujących wymiarów ekranu do Lilygo T-embed. - radio TEF6686 ma ekran 240x320, Lilygo ekran ma tylko 170x320. - jak to wyszło to widać na zdjęciach, może to poprawię jak tylko cześć mechaniczna będzie ukończona. - martwi mnie ta wysokość anteny, podstawka będzie musiała być "odpowiednia" aby stabilność była wystarczająca. - chyba jak projekt będzie ukończony to pomyślę aby dorobić adBlockRadio i blokować reklamy.

Witam, W trakcie robienia projektu (pojazd sterowany pilotem przez Bluetooth) napotkałem problem z nowo kupionym Arduino Nano Every (piny lutowałem sam). Chciałem, aby na pinach cyfrowych (podpiętych do przycisków) odczytywane było napięcie (HIGH lub LOW). Arduino z ustawionymi pinami na INPUT odczytuje stan wysoki - zawsze, choć powinien być stan niski. Wszystko działa dobrze po ustawieniu pinów na OUTPUT. Czy tak powinno być? Z tego co wiem to ustawienie na INPUT służy do odczytu, a odczyt z pinu ustawionego na OUTPUT powinien skończyć się błędem. Dla testu napisałem program: const int pinOut = 6; const int pinIn = 7; void setup() { Serial.begin(9600); pinMode(pinOut, OUTPUT); pinMode(pinIn, INPUT); } void loop() { //Odczyt z pinu 6 if(digitalRead(pinOut) == LOW) { Serial.println("Pin 6: LOW"); } //Odczyt z pinu 7 if(digitalRead(pinIn) == LOW) { Serial.println("Pin 7: LOW"); }else { Serial.println("Pin 7: HIGH"); } delay(1000); } Arduino jest podłączone tylko do komputera, żadne piny nie są połączone. A tutaj wynik: Pin 6: LOW Pin 7: HIGH Pin 6: LOW Pin 7: HIGH Pin 6: LOW Pin 7: HIGH Pin 6: LOW Pin 7: HIGH Pin 6: LOW Pin 7: HIGH Pin 6: LOW Pin 7: HIGH Czy to ja się mylę, czy np. płytka jest uszkodzona? Z góry dziękuję za pomoc.

Witam Mam pytanie czy jest jakaś możliwość podłączenia 4 czujników przepływu (water flow sensor yf-s401) do arduino nano nie używając arduino mega ? Sensor ten opiera się na czujniku Halla i do transmisji sygnału wykorzystuje przerwania. Problem w tym że arduino które posiadam mają tylko dwa piny obsługujące te przerwania (pin 2 i 3) . Czy jest może możliwość obsługi tych czujników przez arduino nano i np.funkcję pinchange? jeżeli tak to byłbym wdzięczy za przykład z zainicjowaniem dodatkowych 2 czujników. Kod na którym obecnie się opieram to byte sensorInterrupt_1 = 0; // 0 = digital pin 2 byte sensorPin_1 = 2; float calibrationFactor_1 = 5.5; volatile byte pulseCount_1; byte pulseCount1;//protected transfer float flowRate_1; unsigned int flowMilliLitres_1; unsigned long totalMilliLitres_1; unsigned long totalLitres_1; //For FlowSensor_2 Ble byte sensorInterrupt_2 = 1; // 1 = digital pin 3 byte sensorPin_2 = 3; //float calibrationFactor_2 = 5.44; float calibrationFactor_2 = 6.44; volatile byte pulseCount_2; byte pulseCount2;//protected transfer float flowRate_2; unsigned int flowMilliLitres_2; unsigned long totalMilliLitres_2; unsigned long totalLitres_2; //sensor reading and print timing unsigned long readInterval = 1000; unsigned long lastRead; void setup() { Serial.begin(115200); //Setup_FlowSensor_1 pinMode(sensorPin_1, INPUT); digitalWrite(sensorPin_1, HIGH); pulseCount_1 = 0; flowRate_1 = 0.0; flowMilliLitres_1 = 0; totalMilliLitres_1 = 0; totalLitres_1 = 0; attachInterrupt(sensorInterrupt_1, pulseCounter_1, FALLING); //Setup_FlowSensor_2 pinMode(sensorPin_2, INPUT); digitalWrite(sensorPin_2, HIGH); pulseCount_2 = 0; flowRate_2 = 0.0; flowMilliLitres_2 = 0; totalMilliLitres_2 = 0; totalLitres_2 = 0; attachInterrupt(sensorInterrupt_2, pulseCounter_2, FALLING); } void flowSensors() { if ((millis() - lastRead) > readInterval) // process counters once per second { lastRead += readInterval; noInterrupts(); pulseCount1 = pulseCount_1; pulseCount_1 = 0; pulseCount2 = pulseCount_2; pulseCount_2 = 0; interrupts(); flowRate_1 = (pulseCount1) / calibrationFactor_1; flowRate_2 = (pulseCount2) / calibrationFactor_2; flowMilliLitres_1 = (flowRate_1 / 60) * 1000; totalMilliLitres_1 += flowMilliLitres_1; totalLitres_1 = (totalMilliLitres_1 / 1000); flowMilliLitres_2 = (flowRate_2 / 60) * 1000; totalMilliLitres_2 += flowMilliLitres_2; totalLitres_2 = (totalMilliLitres_2 / 1000); Serial.print("FlowRate_1= "); Serial.print(flowRate_1); Serial.print(" Total_1= "); Serial.println(totalLitres_1); Serial.println(" "); //pulseCount_1 = 0; Serial.print("FlowRate_2= "); Serial.print(flowRate_2); Serial.print(" Total_2= "); Serial.println(totalLitres_2); Serial.println(" "); //pulseCount_2 = 0; } } void pulseCounter_1() { pulseCount_1++; } void pulseCounter_2() { pulseCount_2++; } void loop() { flowSensors(); }

Witam, mam mały problem z sterowaniem serwomechanizmem za pomocą modułów bluetooth HC-05. Wartością wysyłaną jest sygnał z czujnika zginania, jest on zmapowany. Łącząc to na jednym arduino wszystko śmiga jak powinno, czyli odpowiednio zginając czujnik - rusza się serwomechanizm o dany kąt. Problem pojawia się gdy próbuję wysłać ten sygnał za pomocą bluetooth (być może kod jest zły, zaczerpnięty z internetu, ale komuś podobno działało, wstawię niżej). Moje moduły bluetooth zaprogramowałem wydaje mi się prawidłowo, jest między nimi połączenie (lecz musiałem je programować na arduino uno, bo na nano po wpisywaniu komend nic się nie działo). Domyślnie były one na 9600 baud rate. Układ z arduino nano jest moim masterem. Zmapowany sygnał z czujnika zginania wziąłem pod monitor i widać takie wartości: M332 L330 J331 K330 J331 K330 J330 Moim zdaniem powinny być same liczby, a nie jakieś cyferki dodatkowo. (może tu jest problem?) Układ z arduino uno jest slavem i biorąc pod monitor watości dostarczone tutaj otrzymuje: 13 10 83 51 51 51 10 51 Więc jakby liczby są prawidłowe, ale strasznie one skaczą i zginanie czujnika nie skutkuje zmianą tych wartości. Oto kod dla MASTERA: int val1; int state=0; void setup() { Serial.begin(9600); } void loop() { if(Serial.available() > 0){ // Checks whether data is comming from the serial port state = Serial.read(); // Reads the data from the serial por } val1 = analogRead(A0); // reads the value of the potentiometer (value between 0 and 1023) int val1map = map(val1, 0, 400, 0, 180); // scale it to use it with the servo (value between 0 and 180) Serial.println(val1map); Serial.write(val1map); delay(10); } Oto kod dla SLAVE'a: #include <Servo.h> Servo kciuk; // create servo object to control a servo int state=20; void setup() { kciuk.attach(5); // attaches the servo on pins to the servo object Serial.begin(9600); } void loop() { if(Serial.available() > 0){ // Checks whether data is comming from the serial port state = Serial.read(); } kciuk.write(state); Serial.println(state); delay(10); } Może arduino nano jakoś inaczej trzeba łączyć z bluetoothem? Ja oba bluetoothy połączyłem tak: RX z bluetooth'a do TX na arduino, TX z blue do RX na arduino, GND wiadomo do GND na arduino, Vcc do 5V na arduino. Potrzebuje pilnie pomocy i z góry dziękuję za każdą wiadomość!

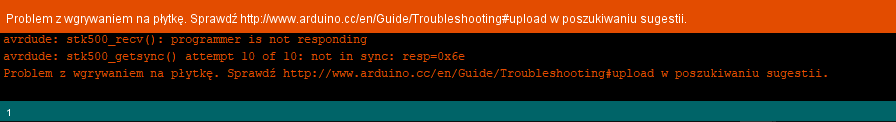

Cześć, nazywam się Filip i jestem tu nowy i nie wiem za wiele. Problem polega na błędzie z wgranie na płytkę, załączam screen - . Program jest z przykładów w celu sprawdzenia płytki i sprawić aby na arduino migała dioda. Jak to naprawić? Będę wdzięczny za pomoc.

Witam. Mam problem z dwoma Arduino Nano (oczywiście klony z allegro) oraz dwoma modułami NRF24L01 (zakupionych na Aliexpress), mianowicie nie chcą one się połączyć. Już na początku przy przykładzie pingpair były problemy bo raz się łączyło raz nie. Szukałam innych przykładów na internecie i w ogóle nie działały, szukałam dalej i sprawę z stabilnym zasilaniem rozwiązałam poprzez stabilizator +3.3V, program nigdzie się nie zacina i połączenia sprawdzone po kilka razy. Nie mam już pomysłów co może być. Kod nadajnika: #include <SPI.h> #include <nRF24L01.h> #include <RF24.h> #include <RF24_config.h> int State1 = 0; RF24 radio(9, 10); const byte address[6] = "00002"; void setup() { Serial.begin(9600); pinMode(2, INPUT); radio.begin(); radio.openWritingPipe(address); radio.setPALevel (RF24_PA_LOW); radio.stopListening(); } void loop() { if (digitalRead(2) == 0) { State1 = 0; Serial.println("0"); } else{ State1 = 1; Serial.println("1"); } } Kod odbiornika: #include <SPI.h> #include <nRF24L01.h> #include <RF24.h> #include <RF24_config.h>// biblioteki int State1 = 0; RF24 radio(9, 10); // CE, CSN const byte address[6] = "00002"; void setup() { Serial.begin(9600); pinMode(5, OUTPUT); radio.begin(); radio.openReadingPipe(0, address); radio.setPALevel(RF24_PA_LOW); } void loop(){ radio.startListening(); radio.read(&State1, sizeof(State1)); Serial.println("start"); if (State1 == 1) { digitalWrite(5, LOW); Serial.println("1"); } else { digitalWrite(5, HIGH); Serial.println("0"); } Serial.println("koniec"); }

Mam problem. Od dwóch dni próbuję stworzyć program, który będzie wyświetlał różne animacje. Chciałbym wrzucić kilka animacji do jednego programu, by móc potem zmieniać je poprzez naciśnięcie przycisku. Zaznaczam, że dopiero się uczę Arduino i jeżeli robię jakiś błąd posłucham rady od was. Podczas włączania animacji program nie chce jej odtworzyć, puszcza tylko jedną sekwencję. Chodzi o tryb 2. Trzeba użyć pętli? Jak tak to jak ją napisać? #include "FastLED.h" int buttonPin = 2; bool state = 0; int tryb = 0; //////////////////////////////////////////////////////////////////////////////////////////////////// // // RGB Calibration code // // Use this sketch to determine what the RGB ordering for your chipset should be. Steps for setting up to use: // * Uncomment the line in setup that corresponds to the LED chipset that you are using. (Note that they // all explicitly specify the RGB order as RGB) // * Define DATA_PIN to the pin that data is connected to. // * (Optional) if using software SPI for chipsets that are SPI based, define CLOCK_PIN to the clock pin // * Compile/upload/run the sketch // You should see six leds on. If the RGB ordering is correct, you should see 1 red led, 2 green // leds, and 3 blue leds. If you see different colors, the count of each color tells you what the // position for that color in the rgb orering should be. So, for example, if you see 1 Blue, and 2 // Red, and 3 Green leds then the rgb ordering should be BRG (Blue, Red, Green). // You can then test this ordering by setting the RGB ordering in the addLeds line below to the new ordering // and it should come out correctly, 1 red, 2 green, and 3 blue. // ////////////////////////////////////////////////// #define NUM_LEDS 10 // For led chips like WS2812, which have a data line, ground, and power, you just // need to define DATA_PIN. For led chipsets that are SPI based (four wires - data, clock, // ground, and power), like the LPD8806 define both DATA_PIN and CLOCK_PIN // Clock pin only needed for SPI based chipsets when not using hardware SPI #define DATA_PIN 7 #define CLOCK_PIN 13 CRGB leds[NUM_LEDS]; void setup() { // sanity check delay - allows reprogramming if accidently blowing power w/leds delay(2000); Serial.begin(57600); Serial.println("resetting"); LEDS.setBrightness(10); pinMode(buttonPin, INPUT_PULLUP); pinMode(LED_BUILTIN, OUTPUT); // Uncomment/edit one of the following lines for your leds arrangement. // ## Clockless types ## // FastLED.addLeds<SM16703, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<TM1829, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<TM1812, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<TM1809, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<TM1804, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<TM1803, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<UCS1903, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<UCS1903B, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<UCS1904, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<UCS2903, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<WS2812, DATA_PIN, RGB>(leds, NUM_LEDS); // GRB ordering is typical // FastLED.addLeds<WS2852, DATA_PIN, RGB>(leds, NUM_LEDS); // GRB ordering is typical FastLED.addLeds<WS2812B, DATA_PIN, RGB>(leds, NUM_LEDS); // GRB ordering is typical // FastLED.addLeds<GS1903, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<SK6812, DATA_PIN, RGB>(leds, NUM_LEDS); // GRB ordering is typical // FastLED.addLeds<SK6822, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<APA106, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<PL9823, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<SK6822, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<WS2811, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<WS2813, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<APA104, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<WS2811_400, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<GE8822, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<GW6205, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<GW6205_400, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<LPD1886, DATA_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<LPD1886_8BIT, DATA_PIN, RGB>(leds, NUM_LEDS); // ## Clocked (SPI) types ## // FastLED.addLeds<LPD6803, DATA_PIN, CLOCK_PIN, RGB>(leds, NUM_LEDS); // GRB ordering is typical // FastLED.addLeds<LPD8806, DATA_PIN, CLOCK_PIN, RGB>(leds, NUM_LEDS); // GRB ordering is typical // FastLED.addLeds<WS2801, DATA_PIN, CLOCK_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<WS2803, DATA_PIN, CLOCK_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<SM16716, DATA_PIN, CLOCK_PIN, RGB>(leds, NUM_LEDS); // FastLED.addLeds<P9813, DATA_PIN, CLOCK_PIN, RGB>(leds, NUM_LEDS); // BGR ordering is typical // FastLED.addLeds<DOTSTAR, DATA_PIN, CLOCK_PIN, RGB>(leds, NUM_LEDS); // BGR ordering is typical // FastLED.addLeds<APA102, DATA_PIN, CLOCK_PIN, RGB>(leds, NUM_LEDS); // BGR ordering is typical // FastLED.addLeds<SK9822, DATA_PIN, CLOCK_PIN, RGB>(leds, NUM_LEDS); // BGR ordering is typical } void fadeall() { for(int i = 0; i < NUM_LEDS; i++) { leds[i].nscale8(250); } } void loop() { if(digitalRead(2) == HIGH ) // Jezeli wcisniemy przycisk podlaczony pod pin nr 2 { if(tryb != 2) tryb++; else tryb = 0; while(digitalRead(2) == HIGH); } if(tryb == 0) { leds[0] = CRGB(255,0,0); leds[1] = CRGB(255,0,0); leds[2] = CRGB(255,0,0); leds[3] = CRGB(255,0,0); leds[4] = CRGB(255,0,0); leds[5] = CRGB(255,0,0); leds[6] = CRGB(255,0,0); leds[7] = CRGB(255,0,0); leds[8] = CRGB(255,0,0); leds[9] = CRGB(255,0,0); FastLED.show(); delay(1); } if (tryb == 1) { leds[0] = CRGB(255,0,0); leds[1] = CRGB(0,255,0); leds[2] = CRGB(0,0,255); leds[3] = CRGB(0,255,0); leds[4] = CRGB(0,0,255); leds[5] = CRGB(0,0,255); leds[6] = CRGB(255,0,0); leds[7] = CRGB(0,0,255); leds[8] = CRGB(0,255,0); leds[9] = CRGB(0,0,255); FastLED.show(); delay(1); } if(tryb == 2) { static uint8_t hue = 0; Serial.print("x"); // First slide the led in one direction for(int i = 0; i < NUM_LEDS; i++) { // Set the i'th led to red leds[i] = CHSV(hue++, 255, 255); // Show the leds FastLED.show(); // now that we've shown the leds, reset the i'th led to black // leds[i] = CRGB::Black; fadeall(); // Wait a little bit before we loop around and do it again delay(10); } Serial.print("x"); // Now go in the other direction. for(int i = (NUM_LEDS)-1; i >= 0; i--) { // Set the i'th led to red leds[i] = CHSV(hue++, 255, 255); // Show the leds FastLED.show(); // now that we've shown the leds, reset the i'th led to black // leds[i] = CRGB::Black; fadeall(); // Wait a little bit before we loop around and do it again delay(10); } } }
