Kolejny światłolub :)

Pomocna odpowiedź

Jak każdy początkujący od czegoś trzeba zacząć, więc i ja zacząłem i światłoluba:)

Nie wszystko wyszło po mojej myśli, ale ważne że idzie do światła.

W robocie zrobiłem jeszcze podświetlane podwozie poprzez dwie czerwone diody a także świecącą lampkę, która znajduje się na przodzie.

Skorzystałem z tego schematu:

Do zrobienia robota użyłem

- 2x rezystory 470 Ohm

- 2x fototranzystory L-932P3BT 3mm

- 2x silniczki, znalazłem w warsztacie

- układ L293D

- podstawka po układ

- płytka uniwersalna

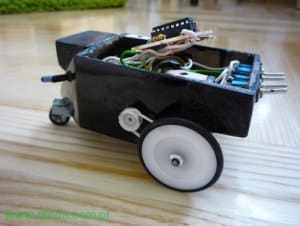

A oto kilka zdjęć robota:


  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Jak dla mnie bąba. Bardzo ładnie wygląda. Osiągnąłeś podstawy robotyki teraz możesz wziąć się za coś trudniejszego. Zapowiada się z ciebie dobry fachowiec.

P.S. Po co tobie te 4 przełączniki z tyłu robota?

Udostępnij ten post


Link to post
Share on other sites

A ja mam pytanie, czy on w końcu jeździ? :>

Udostępnij ten post


Link to post
Share on other sites

Dałem 4 włączniki, ponieważ chciałem dodać tam jeszcze kilka innych obwodów, na razie nie są przydatne, ale myślę nad nowymi projektami:)

Na razie znam tylko podstawy, więc muszę się coś zacząć więcej uczyć, a w gimnazjum jest bardzo mało elektroniki.

Dałem 4 baterie AA ale bardzo wolno jeździ, chyba muszę zrobić jakąś przekładnię🙂

Udostępnij ten post


Link to post
Share on other sites

Bardzo fajny robocik 🙂

Ja jeszcze nie zacząłem przygody z robotyką, ale jestem już coraz bliżej rozpoczęcia prac nad światłolubem.

Powiedz mi jeszcze, z czego zrobiłeś obudowę do niego?

Udostępnij ten post


Link to post
Share on other sites

Obudowa jest drewnianej deseczki którą daje się pod placki do pieczenia, bardzo fajnie się ją przerabia:)

Udostępnij ten post


Link to post
Share on other sites

Ja też zamierzam zrobić waldka.Musze dokupic tylko kilka czesci i lutowac a tak pozatym to jakiej uzywasz lutownicy?bo ja mam ale jest to tzw "szajs"stara kolbowa 40W

Udostępnij ten post


Link to post
Share on other sites

Fajny światłolub ale na przyszłość radze pobawić się z wytrawianiem płytki niż bawienie się z gotowcem i łączeniu kabelkami. 😎 To nie takie trudne a nabierzesz chociaż wprawy : )

Udostępnij ten post


Link to post
Share on other sites

Bardzo fajny robot. Co do lutownicy, ja mam solomona 40W, którą polecil Daniel. Jak dla mnie jest dobra 🙂

Udostępnij ten post


Link to post
Share on other sites

Może ktoś z was wpadnie na pomysł co mógłbym zrobić, aby koła się szybciej kręciły, bo w powietrzu kręcą się szybko a gdy dam na podłogę to ledwo co jedzie.

Czy przekładnia coś tu pomoże, jeśli tak to jaka miałaby być??

Zasilanie to 4 baterie AA alkaiczne

Udostępnij ten post


Link to post
Share on other sites

Na 90% silniki pobierają za duży prąd. Masz miernik? To w łapę i mierzyć.

Udostępnij ten post


Link to post
Share on other sites

Oto chodzi, że nie mam miernika, bez układu podłączając same silniki do baterii robot normalnie jeździł, a gdy dałem układ to na podłodze nie chce się ruszyć, co mam zrobić??

Udostępnij ten post


Link to post
Share on other sites

Dołóż jeszcze jedną baterię, aby podnieść napięcie zasilania do 7,5V. Jeśli policzyłeś rezystory dla diód od podświetlania na zapas to się nie przepalą po podniesieniu zasilania. Wyższe napięcie powinno pomóc, a spadek napięcia pod wpływem przepływu prądu przez silniki, uchroni logikę od spalenia. To jest rozwiązanie tylko częściowe.

Obecnie twoja przekładnia jest dość mała, sądząc po zdjęciach średnica koła pasowego na osi koła jest niewiele większa od koła pasowego na osi silniczka. Masz dwa wyjścia, albo założyć mniejsze koło pasowe na oś silnika, albo założyć dużo większe na oś koła, albo i to i to. Zmniejszenie kół robota też powinno pomóc.

Udostępnij ten post


Link to post
Share on other sites

A jakbym zwiększył zasilanie robota do 7,5 V to nie spali mi się L293D, ten układ jest do 7V

Udostępnij ten post


Link to post
Share on other sites

Czytaj ze zrozumieniem

Wyższe napięcie powinno pomóc, a spadek napięcia pod wpływem przepływu prądu przez silniki, uchroni logikę od spalenia

Jak Sabre tak mówi to na pewno tak jest 😅 W końcu jest expertem 😋
