Zasilanie układu


simson

Pomocna odpowiedź

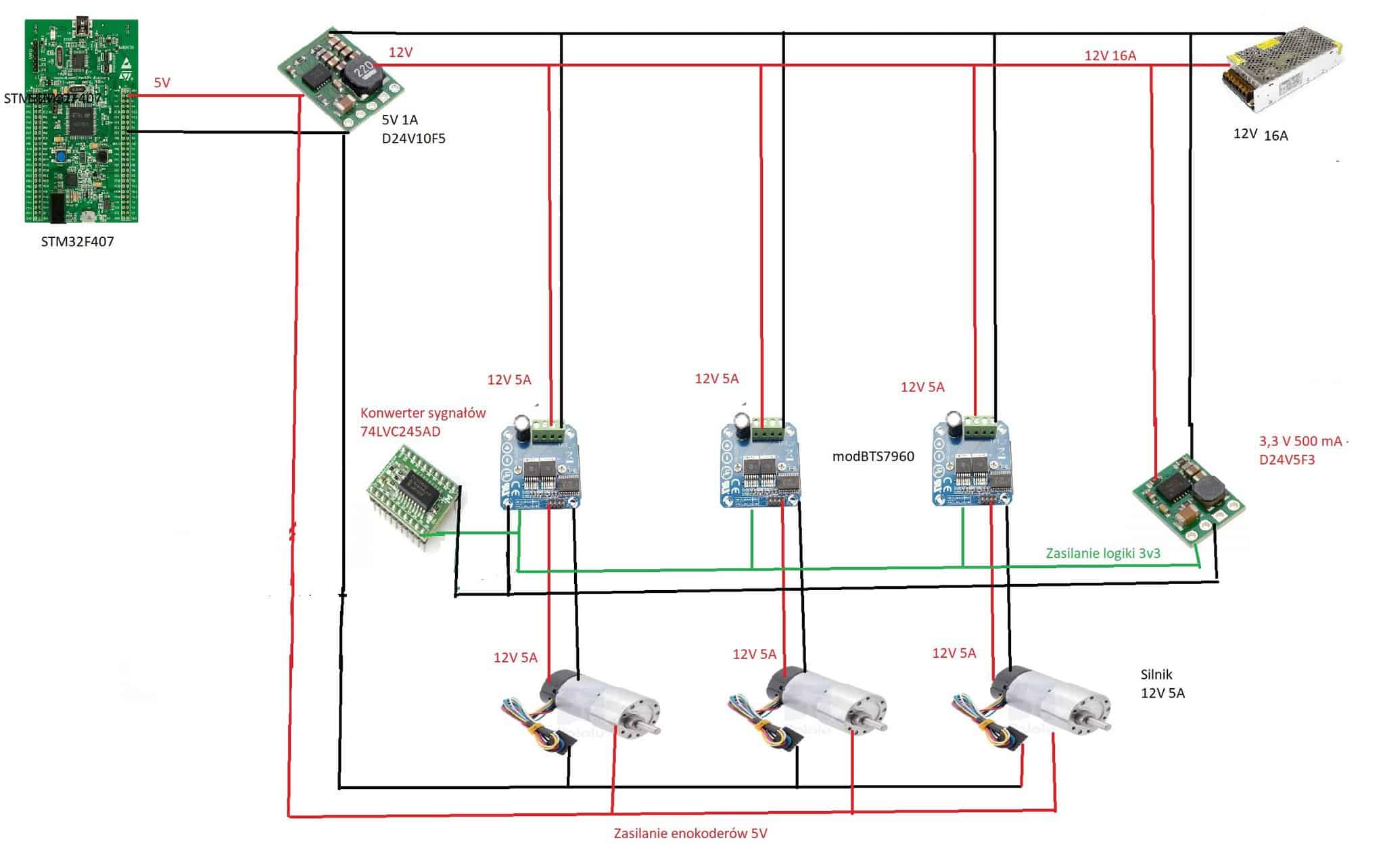

Mam następujący układ:

Zeby ten rysunek był w miarę czytelny nie rysowałem filtrów przy silnikach( oznaczone że będą) , i nie prowadziłem zasilania 5v dla każdego sterownika, przewody sygnałów sterującyych prowadziłem jako jeden przewód.

Zasilacz

12 V 15 A dwuzłączowy

12 V 4 A

Mikrokontroler

http://www.st.com/en/microcontrollers/stm32f407vg.html

Sterowniki silnika DC

https://kamami.pl/sterowniki-silnikow/564104-modbts7960-modul-sterownika-silnika-dc-mostek-h-43a-z-radiatorem.html

Silniki z enkoderami

https://botland.com.pl/silniki-dc-z-przekladnia-i-enkoderami/5114-silnik-z-przekladnia-37dx73l-1311-enkoder-cpr-64.html

Przetwornice

https://kamami.pl/step-down/543018-modul-przetwornicy-dc-dc-step-down-340v-regulowane-1535v-lm2596.html

https://botland.com.pl/przetwornice-step-down/2753-przetwornica-step-down-d24v25f5-5v-25a.html

Pytania:

1. Czy takie zastosowanie szybkozłączek jest dopuszczalne ? Czy może jest inne rozwiązanie? Interesuje mnie czy taki rozwiązanie się sprawdzi ? Szczególnie chodzi mi o ich użycie w przypadku zasilania enkoderów i sterowników.

2. Niestety stm ma tylko 2 pin 5V, dlatego zasilanie poprowadziłem z innego źródła. Czy to wogóle będzie działać ? Czy takie rozwiązanie może być zastosowane?

3 Czy wystarczy po jednym kondensatorze ( nie tak jak na schemacie) przed każdym mostkiem, jak i po jednym przed każdą z przetwornic dołączonych do drugiego złącza zasilacza 12V 15A ?

Proszę o wypisanie błędów, propozycje innych rozwiązań.

Link do komentarza
Share on other sites

Skoro zasilacz jest 12V, silniki też, to po co przetwornica do silników? Obniżająca? Do ilu?

Po co ten drugi zasilacz, skoro już masz stabilizowane i silne 12V z pierwszego i małą przetwornicę do zasilania STM? Jeżeli enkodery wymagają 5V to niej możesz je też zasilać. A jeśli potrzebujesz dla nich 3V, to zrób sobie z 5V czymś banalnym.

Zasilacze mają na wyjściu wszelkie wymagane kondensatory, niczego nie musisz tam kombinować. Mostki o ile widzę - także coś na płytkach mają.

Coś z masami nie teges.

Sprawdź w dokumentacji lub u producenta na jakie prądy są specyfikowane te złączki i będziesz wiedział. Przecież nie zgadniemy jakich chcesz użyć.

Link do komentarza
Share on other sites

Te przetwornice są dla enkoderów i sterowników silników, dla silnika nie ma ( mogłem innymi kolorami to narysować).

Co do drugiego zasilacza to tak wyczytałem. Powód to zakłócenia powodowane przez silniki.

Co do mas, niezbyt czytelny schemat narysowałem.

Enkodery i mostki ( obwód logiki) mają wspolną masę.

Silniki i mostki ( obwód mocy) mają wspólną masę.

Jeżeli dołączę stmf407 do tego samego zasilacza, do złącza do którego podłączone są enkodery i mostki(obwód logiki), to dołączę też go pod tą samą masę.

Czyli dobrze myślę o łączeniu tych mas ?

Jeśli chodzi o złączki to myślałem o wago min śr 0,5 mm-2,5mm 20A.

Czyli ostatecznie wystarczy że:

* Pod jedno złącze podłączyć równolegle 3 silniki i 3 mostki (obwód mocy), natomiast pod drugie enkodery ,stm i mostki?

*Stm i enkodery podłączę pod jedną przetwornicę, tą pod którą na schemacie jest podpięty stm.

Natomiast pod drugą tą tańszą podłączę logikę mostka?

Link do komentarza
Share on other sites

Wszystko ma mieć wspólną masę niezależnie od liczby użytych zasilaczy sieciowych, chyba że np. mostki mają pełną izolację na wejściach.

Podziel odbiorniki energii na niskomocowe i te potężniejsze, a potem kolejny podział na wymagane napięcia.

Te słabsze to pewnie:

- procesor (płytka potrzebuje 5V bo jest zasilana z gniazda USB?),
- enkodery (jakie napięcie?),
- logika mostków (jakie napięcie?).

Te mocne tutaj to chyba tylko mostki i pośrednio - silniki.

Wybierz zasilacz, który będzie bezpośrednio zasilał mostki/silniki. Jeżeli to ten 12V, to sprawę napędów masz załatwioną.

Resztę możesz zasilać ze wspólnego źródła lub źródeł - w sensie stabilizatorów/przetwornic pobierających 12V z zasilacza głównego. Do zejścia z 12V na 5V przetwornica impulsowa jest idealna. Resztę napięć trzeba rozważyć w razie potrzeby.

Czy możesz taką listę zrobić? Ja nie wiem ile Woltów potrzebują te Twoje enkodery, logika mostków czy cokolwiek innego. Ty to wiesz więc napisz.

Nie ma na rysunku (bo słowo schemat nie przechodzi mi przez palce) żadnych czujników, LEDów itp. otoczenia procesora. Nowoczesne układy są zwykle zasilane z 3.3V a z resztą i wejścia procesora takie napięcie lubią więc byłoby dobrze jakoś te 3.3V zrobić. Może wystarczy to, co robi sobie na pokładzie płyta procesora, ale czasem jakieś oświetlenie (co to za urządzenie?), sonary, lidary, jakiś alarm akustyczny itp rzeczy mogą wymagać więcej mocy. Jak widzisz struktura systemu zasilania zależy nie tylko od napięć, prądów i charakteru odbiorników. Opisz wszystko co chcesz tam wstawić, wtedy można coś myśleć.

Złączki 20A to chyba dużo? Do tego porządne kable tam gdzie trzeba i tyle.

Link do komentarza
Share on other sites
