Wzmacniacz mikrofonowy szumu na TL082


antMan

Pomocna odpowiedź

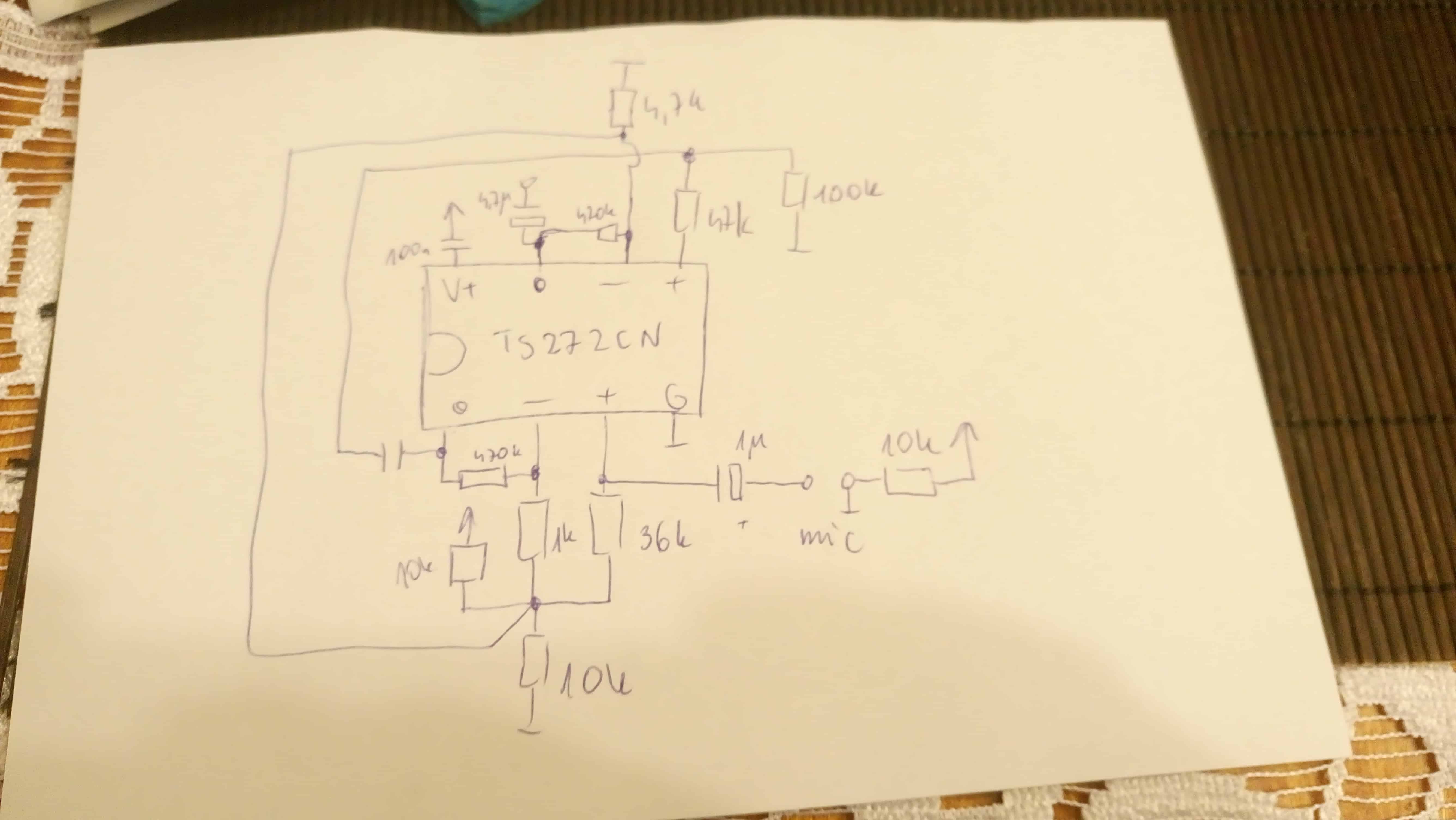

Witam wszystkich. Chcę wykonać czujnik pewnego rodzaju szumu, do którego potrzebuje dobrego wzmacniacza mikrofonowego. Nie będzie to głośny dźwięk ale właśnie coś jak szum, o raczej dość niskich częstotliwościach. Pragnę zaznaczyć, że dopiero się uczę elektroniki, więc nie wszytko jest dla mnie proste i logiczne 😉 do rzeczy. Wypróbowane już były wzmacniacze operacyjne TL082 i lm385 i efekty obserwowane na oscyloskopie mnie do końca nie zadowalały. Teraz chce spróbować z ts272cn. Niebardzo wiem jak dobrać rezystory do tego wzmacniacza. W załączniku jest zdjęcie połączenia układu. Przez kilka dni nie mam dostępu do komputera stąd układ w takiej a nie innej postaci. Bardzo proszę o jakiekolwiek wskazówki...

Pozdrawiam


Link do komentarza
Share on other sites

Ten schemat jest nic nie wart. Narysuj go tak, by było widać wzmacniacze jak trójkąty i wokół nich oporniki. Inaczej analiza rysunku i wszelkie porady nie są możliwe. I tak muszę rozrysować go do postaci kanonicznej a dlaczego miałbym to robić za Ciebie?

Opisz coś więcej. Dlaczego poprzednie wzmacniacze nie spełniły nadziei? Za małe wzmocnienie, pasmo, wzbudzały się, szumiały? Jakie masz zasilanie? Jakie jest pasmo tego szumu? Od-do. Jaki masz mikrofon? Jak mam ocenić wzmacniacz jeśli nie wiem do czego jest? Dlaczego ten miałby być lepszy od poprzednich, skoro nie znamy kryteriów oceny? Co chcesz dalej z tym sygnałem zrobić? itd..

-------------------------------------

EDIT: W szczególności chodzi mi o stwierdzenie "efekty obserwowane na oscyloskopie mnie do końca nie zadowalały". Byłoby fajnie, gdybyś napisała szczegółowo jakie efekty by Cię zadowoliły do końca. A jeśli to nie tajemnica, po prostu napisz do czego to urządzenie jest. Czy chcesz podsłuchiwać lecące drony, czy robisz jakąś aktywną matrycę mikrofonów gdzie ważne są fazy, czy próbujesz oceniać drgania i szumy mechanizmów itd. To wbrew pozorom bardzo pomaga pomagać 🙂 Mając odrobinę doświadczenia czasem z góry można powiedzieć, że dane rozwiązanie jest OK a inne nie sprawdzi się wcale. Skoro szukasz wśród raczej popularnych wzmacniaczy to rozumiem, że nie jest to nic wypasionego, ale kilka liczb w założeniach projektu miło byłoby zobaczyć.

-------------------------------------

EDIT2: Z ciekawości przyjrzałem się temu układowi. Rzeczywiście, zawiera poważne błędy i nie ma prawa działać. Jeśli poprzednie były podobne, to nic dziwnego, że "efekty.. nie do końca Cię zadowalały". Gdy tylko narysujesz go w normalny sposób sama zauważysz błędy a jeśli nie, obiecuję bezlitośnie wytknąć każdy po kolei.
