Niemożność połączenia ESP8266 z komputerem


Atexor

Pomocna odpowiedź

Z poradników forbota korzystałem od dawna, czasem na forum zajrzałem, ale dopiero teraz postanowiłem się zarejestrować, gdyż natrafiłem na problem z którym nie daję już sobie rady. Tak więc na początek chciałbym się z Wami przywitać. Dzień dobry 🙂

Od niedawna jestem posiadaczem ESP8266. Wybór padł na wersję 01. Zacząłem od połączenia w normalnym trybie, tak jak robił ElektroPrzewodnik na swoim filmiku:

Oraz wiele innych osób w internecie według wielu poradników.

Czyli całość podpiąłem standardowo:

W praktyce wyglądało to tak:

Następnie konwerter podpinam do PC i nie chce się łączyć, mimo że dioda na ESP świeci się na czerwono. W Arduino IDE jest usytawiona "płytka" na ESP8266 i odpowiedni port COM (z menedżera urządzeń). Włączałem UARTa, próbowałem wywołać komendę "AT". ESP nie reaguje, mimo że na konwerterze dioda tx mrugnie (próbowałem na 2 konwerterach) gdy coś wysyłam. Port USB na PC także zmieniałem.

Jak na konwerterach scaliłem TX i RX to w Putty komunikacja szła. Czyli one działają.

Zauważyłem, że jak lekko ruszę ESP (kable) to się zaświeca na chwilę błękitna dioda obok (coś nie styka, ma ona się świecić cały czas czy co?).

Miałem także przypadek, że podczas próby połączenia flashtoolem (podpiąłem GPIO0 do masy) niebieska dioda migała:

Jednakże zawsze na końcu był błąd we flashtoolu podczas próby połączenia:

Co ciekawe, na początku migała ona tylko na baud 115200. Na mniejszych prędkościach już nie migała wcale. Obecnie miga słabo, ale za to od 9600 wzwyż. Zaś na UART mam losowe znaczki:

Putty to samo:

Jak dam więcej baudów, to szybciej idą. Próbowałem w całym zakresie. Sprawdzałem woltomierzem połączenia i na RX, TX, VCC mam koło 3.25-3.35V. Już nie mam na to ustrojstwo pomysłów.

Co ciekawe, wcześniej posiadałem ESP w wersji 12e, aczkolwiek "zdechła" przy nieudanych próbach połączenia z komputerem, aby ją sflashować. Całość opisałem na Wykopie (spokojnie, nie chcę nic reklamować w myśl pkt. 2c regulaminu), jednakże niestety tamci użytkownicy nie byli wstanie mi pomóc. Próbowałem różnych sposobów oraz flash tooli. Bezskutecznie.

Zastanawiam się z czego wynikają problemy, że nie mogę się z tymi esp połączyć, dlatego też postanowiłem się zwrócić do Was po pomoc, gdyż jest tu najwięcej mikrokontrolerowych speców. Być może ktoś spotkał się z takim problemem.

Pozdrawiam

PS. Mam nadzieję, że napisałem w dobrym dziale, jeśli nie to z góry przepraszam.

Link do komentarza
Share on other sites

ESP jest podpięte do masy - jasnofioletowy kabel GND.

Jak patrzę w internecie, to ludzie nie podpinają GPIO0 i GPIO2 w normalnym trybie do VCC aby po prostu się podłączyć do ESP.

Np.

1. Elektroprzewodnik: https://i.imgur.com/KpNzG4c.png

2. http://www.martyncurrey.com/wp-content/uploads/2014/12/ESP8266-01-to-FTDI.jpg

3. https://cdn.instructables.com/FC5/FW5J/IGHOIQAH/FC5FW5JIGHOIQAH.LARGE.jpg

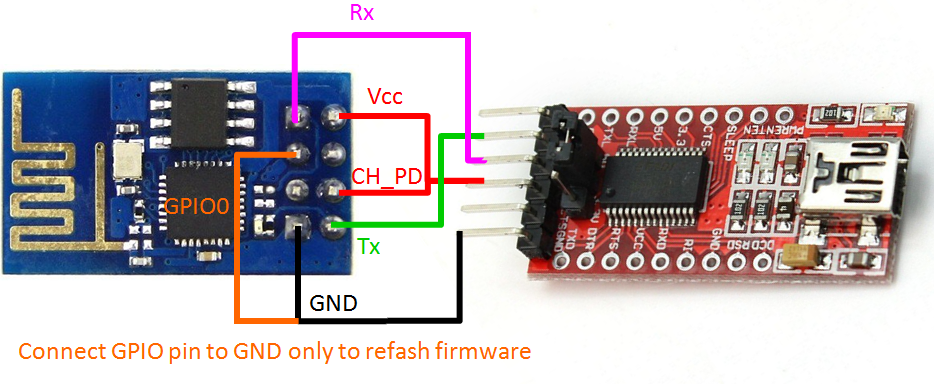

4. https://obrazki.elektroda.pl/1728627600_1493299237.png

Ale spróbuję. 10k będzie odpowiedni?

Link do komentarza
Share on other sites

Na zdjęciu widzę dwa przewody podłączone do czegoś, co chyba jest konwerterem usb/uart. Jak na mój gust to o jeden za mało.

Co do rezystorów - pozostawienie wiszącego pinu czasem działa, a czasem nie. Tak, 10k będzie odpowiedni.

  • Lubię! 1
Link do komentarza
Share on other sites
