[Rozwiązane] Wyświetlacz LCD RC1602A nie reaguje

[only]

Dobry,

próbuje poprawnie zasilić wyświetlacz RAYSTAR OPTRONICS RC1602A-BIW-ESV. Niestety bez żadnych efektów. Zakładam, że doprowadzając zasilanie 3,3V na piny wyświetlacza, powinny przynajmniej pokazać się "kwadraty", lecz nie ma żadnej reakcji.

dokumentacja:

https://www.tme.eu/pl/Document/9c2d5a93855a2ce0a13c3b433e4ba9ab/RC1602A-BIW-ESV.pdf

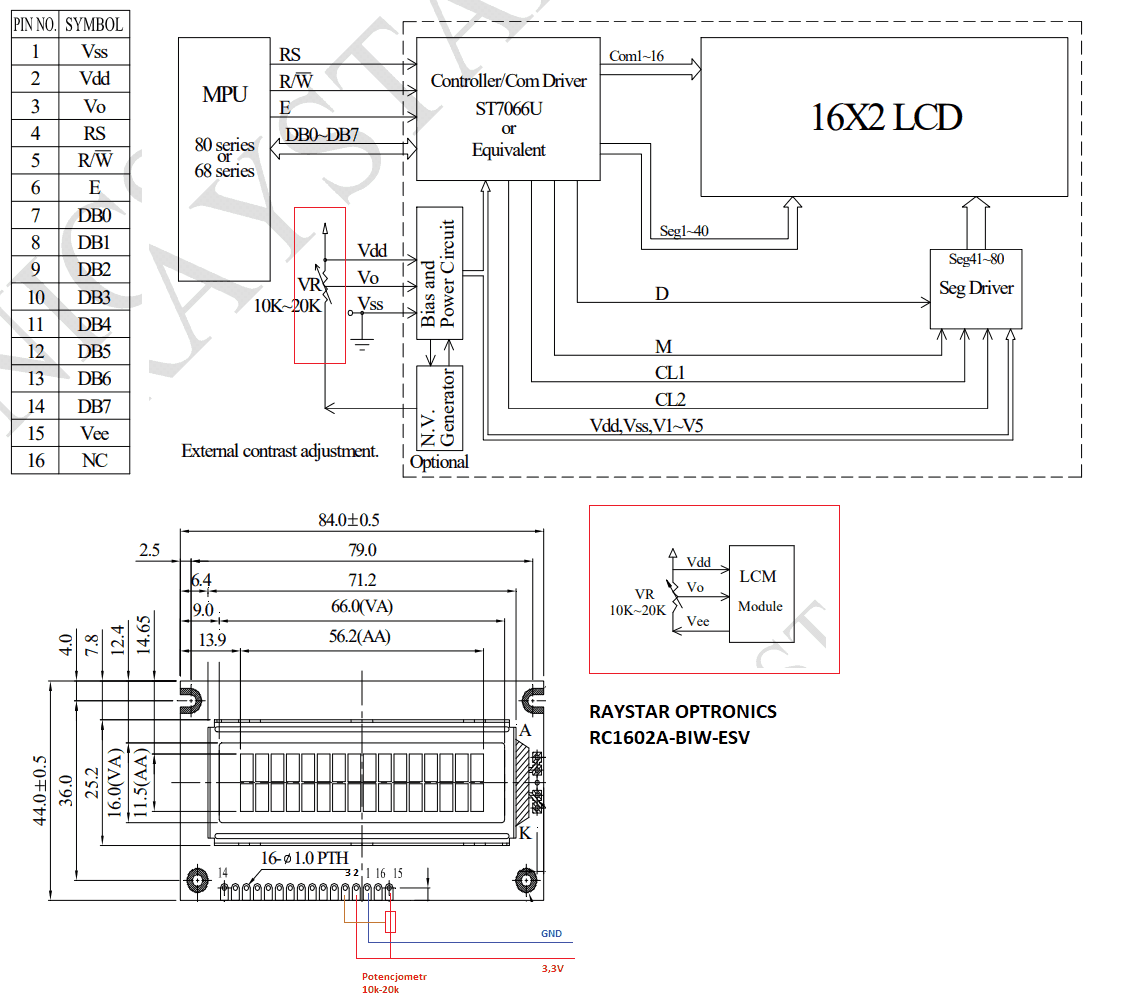

W załączniku schemat połączenia. (Edit: popełniłem błąd na rysunku, gnd jest doprowadzone do pinu 5 (R/W) nie 6).

[Lukaszm]

Jeśli dobrze pamiętam, to są tego typu wyświetlacze, do których trzeba doprowadzić ujemne napięcie (Vee), a są z wbudowanym układem do generacji tego napięcia. Twój zalicza się do pierwszej grupy. Musisz dostarczyć napięcie ujemne względem masy (np. -3.3V - chociaż dokumentacja nie podaje jakie ma to być napięcie. Poszukaj w innych źródłach) i podpiąć potencjometr zgodnie z dokumentacją.

[only]

Działa,

wyszukałem informacje na zagranicznych formach i znalazłem rozwiązanie. Dotyczyło dokładnie negative voltage - jak wspomniałeś.

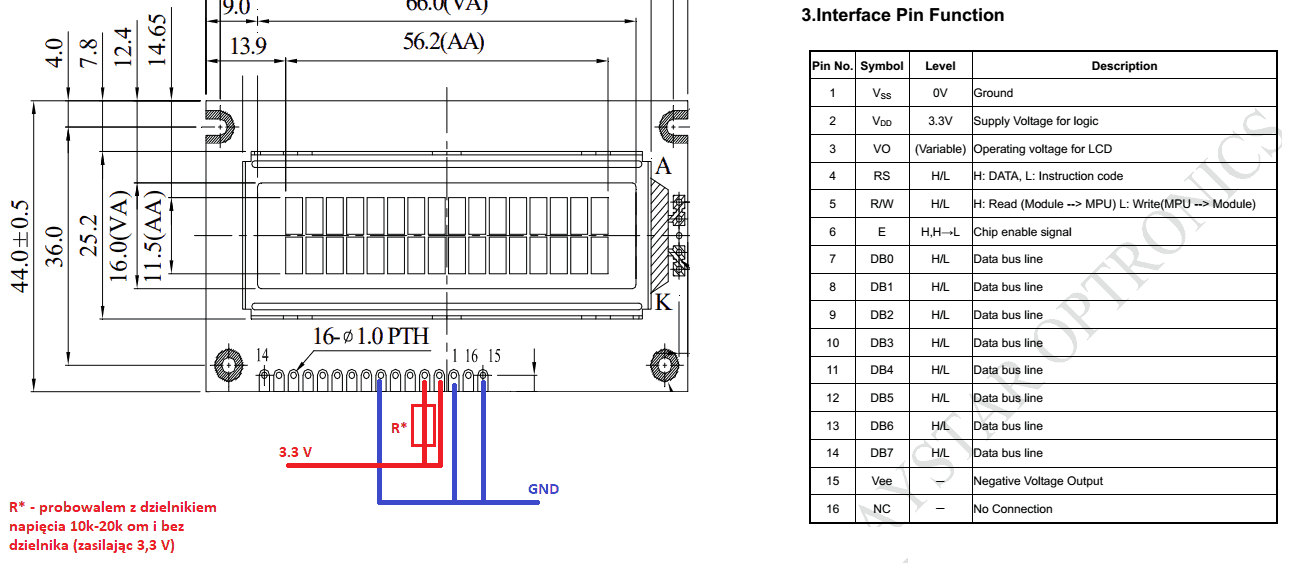

Dodaje w załączniku rozwiązanie problemu.

[Lukaszm]

Aaa, nie ogarnąłem, że układ ma jednak wbudowany generator (N.V. generator)
