RPi / Arduino i sterowanie roletami

[FTX]

Planuje sterowac roletami za pomoca RPi / Arduino.

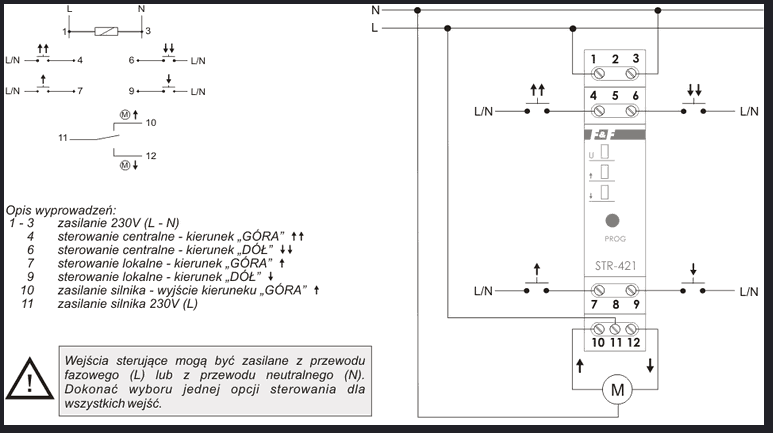

Wymyslilem sobie cos takiego (na schemacie nie ma dodanych kontaktronow, ktore maja byc rowniez podlaczone):

Czy wszystko podlaczone jest poprawnie?

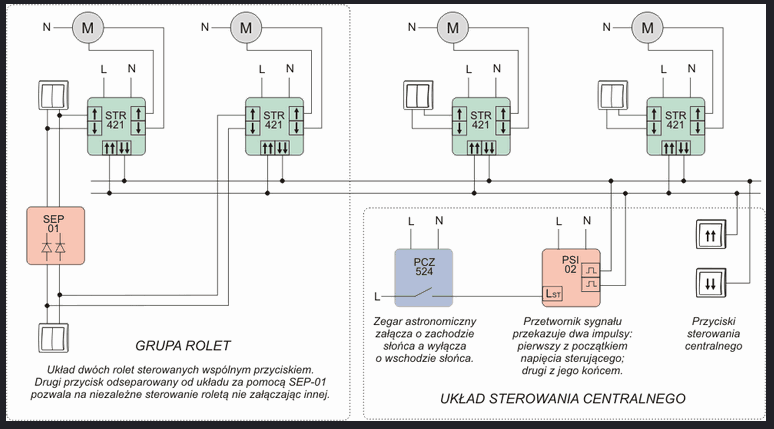

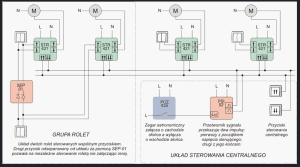

Druga opcja to STR-421.

Czy ktos probowal podlaczyc w/w sterownik pod RPi/Arduino?

https://www.fif.com.pl/sterowniki-rolet/80-sterownik-rolet-str-421.html

[FlyingDutch]

Cześć,

abstrahując od samego podłączenia "relay"  mam jedną podpowiedź. Jakiś czas temu zrobiłem sterownik rolet (na oknach i drzwiach balkonowych) na układzie FPGA.

Radzę Ci zrobić układ "soft-start" i "soft-stop" dla silnika. Podczas załączania/wyłączanie silnika występują stany nieustalone (chwilowo płyną bardzo duże prądy przez uzwojenia silnika i występują przepięcia). Ja używałem silnika DC 12V sterowanego przez PWM. Bez powolnego rozpędzania/hamowania silnika będziesz miał problem ze stanami nieustalonymi.

Pozdrawiam

[FTX]

Jak zrobic taki uklad dla 12V DC i 230V AC (jak sprawdzalem to prawdopodobnie takie bede mial)?

Czy korzystajac z STR-421 tez bedzie to mialo miejsce?

[FlyingDutch]

13 godzin temu, FTX napisał:

Jak zrobic taki uklad dla 12V DC i 230V AC (jak sprawdzalem to prawdopodobnie takie bede mial)?

Czy korzystajac z STR-421 tez bedzie to mialo miejsce?

Cześć,

odnośnie STR-421 to nie wiem, bo w danych technicznych jego dotyczących nie mogę znaleźć takich informacji (zresztą w przypadku silników zasilanych prądem zmiennym sprawy wyglądają odmiennie niż dla DC).

W przypadku silnika 12 VDC można to osiągnąć programowo np. z Arduino (PWM o zmiennym wypełnieniu) z użyciem mostka MOS-FET (powinien mieć wejścia "DIR" - kierunek ruchu i wejście "PWM) do sterowania silnikiem.

Pozdrawiam

Edytowano Wrzesień 1, 2018 przez FlyingDutch
