Tennis for two - konsola do oscyloskopu

[atlantis86]

Powoli zbliżam się do listy moich ukończonych projektów, które nadają się do publikacji na forum. Ten będzie jednym z ostatnich, jeśli nie ostatnim. Oczywiście na jakiś czas, a nie zupełnie. 😉 Prawdę mówiąc początkowo miałem wątpliwości, czy w ogóle nadaje się on do publikacji. Po pierwsze nie jest to zupełnie autorskie opracowanie, po drugie nie jestem pewien, czy można nazwać go dostatecznie ambitnym. Co do pierwszej kwestii, to po przejrzeniu poprzednich wpisów doszedłem do wniosku, że większość amatorskich projektów nie jest zupełnie oryginalna - każdy szuka gdzieś inspiracji, wykorzystuje gotowe biblioteki, odtwarza na swój sposób cudze projekty. W końcu zegarów nixie i zegarów binarnych także powstało całe mnóstwo przed moim... A co do drugiej kwestii to cóż... Pozostawiam to ocenie czytelników.

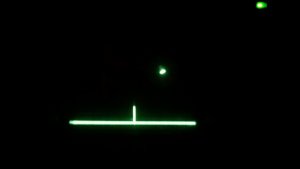

Źródłem inspiracji tego projektu był artykuł znaleziony w serwisie Evil Mad Scientist. Jego autorzy postanowili odtworzyć Tennis for two, czyli tytuł uważany za pierwszą grę elektroniczną w historii. Oryginalna wersja z 1958 roku pracowała na analogowym komputerze lampowym, wykorzystując oscyloskop w roli wyświetlacza. Prezentowano ją gościom amerykańskiego Broohaven National Laboratory, odwiedzającym tę placówkę badawczą w ramach dni otwartych. Rozgrywka przypomina trochę późniejszego "Ponga", z tą różnicą, że tutaj obserwujemy kort tenisowy w rzucie z boku. Każdy z dwóch graczy otrzymuje kontroler wyposażony w przycisk i potencjometr. Przycisk służy do serwowania i odbijania piłeczki, pokrętło regulują kąt odbicia. Pośrodku ekranu znajduje się również siatka.

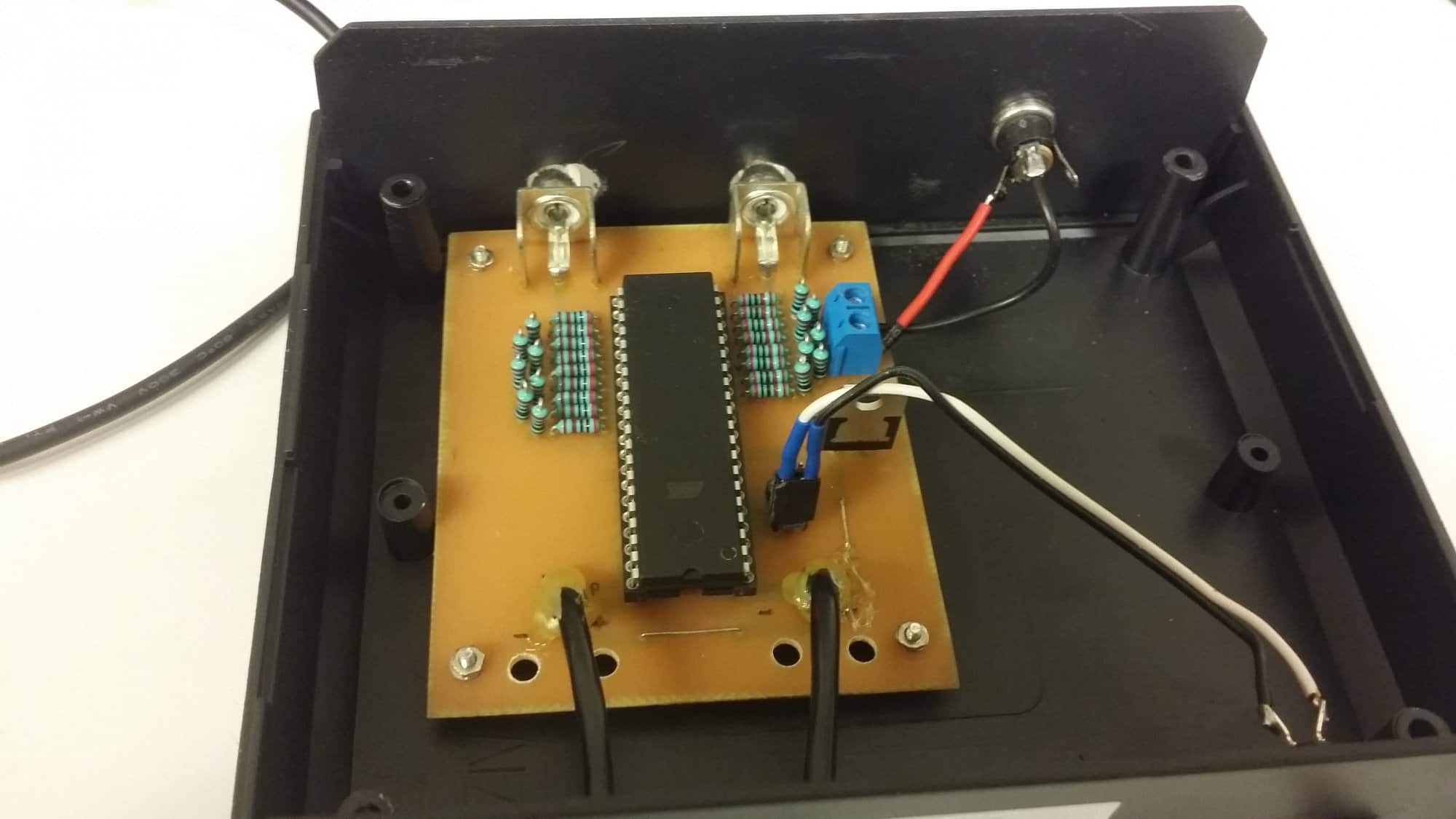

Wersja ze strony EMS była typowym "weekendowym" projektem, przygotowanym za pomocą zestawu uruchomieniowego i płytki uniwersalnej. Ja postanowiłem zbudować bardziej "finalną" wersję. Płytkę zaprojektowałem od podstaw, stosując inny mikrokontroler (Atmega32), co wymagało niewielkich zmian w kodzie. Przy okazji poprawiłem kilka bugów znalezionych w oryginalnej wersji (brakowało m.in. jednej instrukcji warunkowej, co w pewnych warunkach pozwalało na oszukiwanie przez wpływanie na zachowanie piłeczki, gdy ta znajdowała się po stronie przeciwnika).

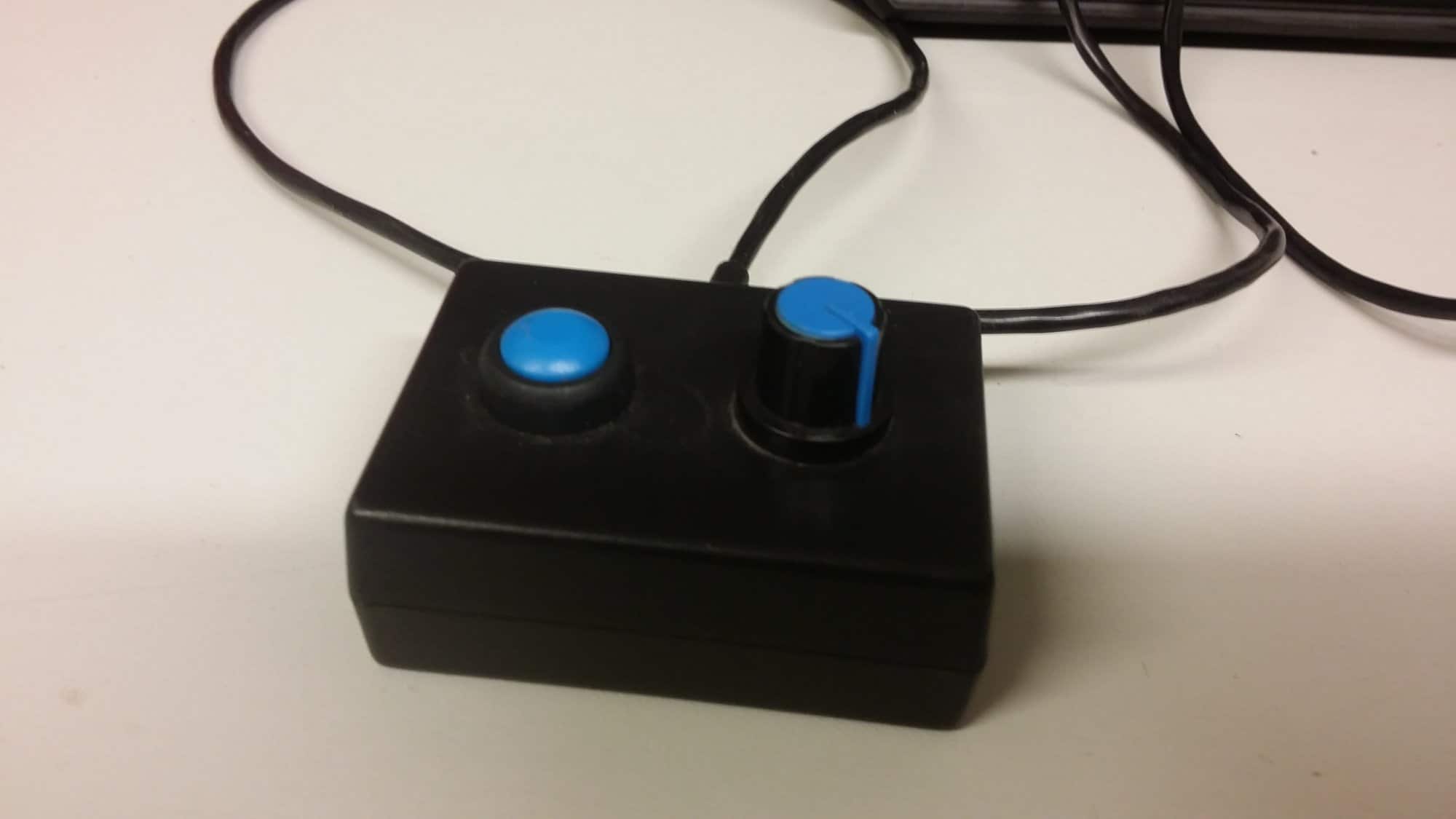

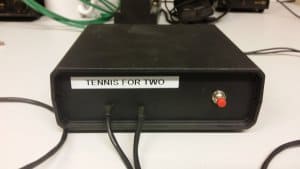

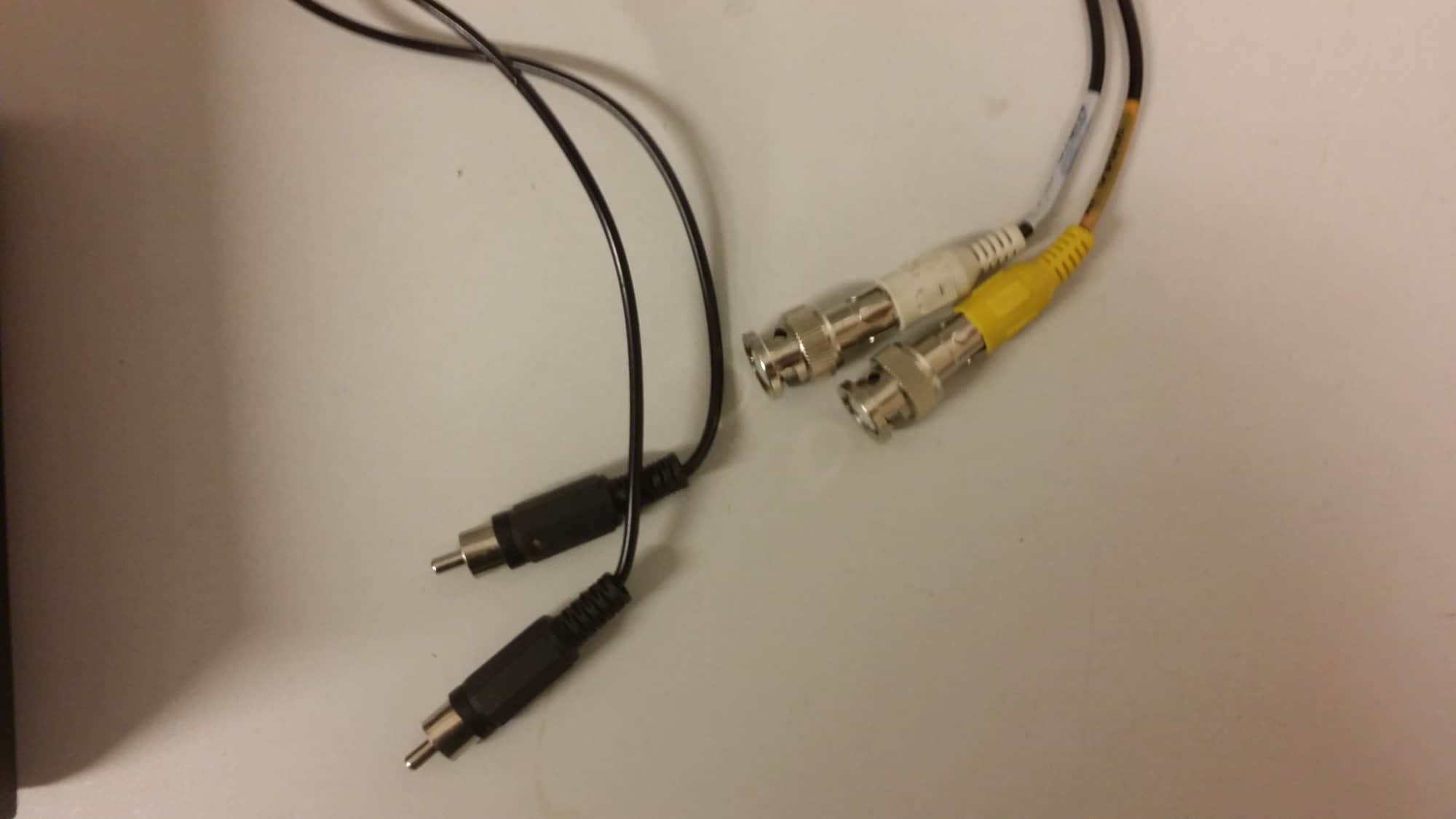

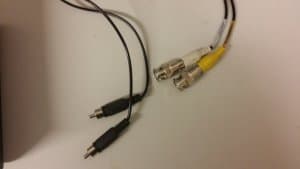

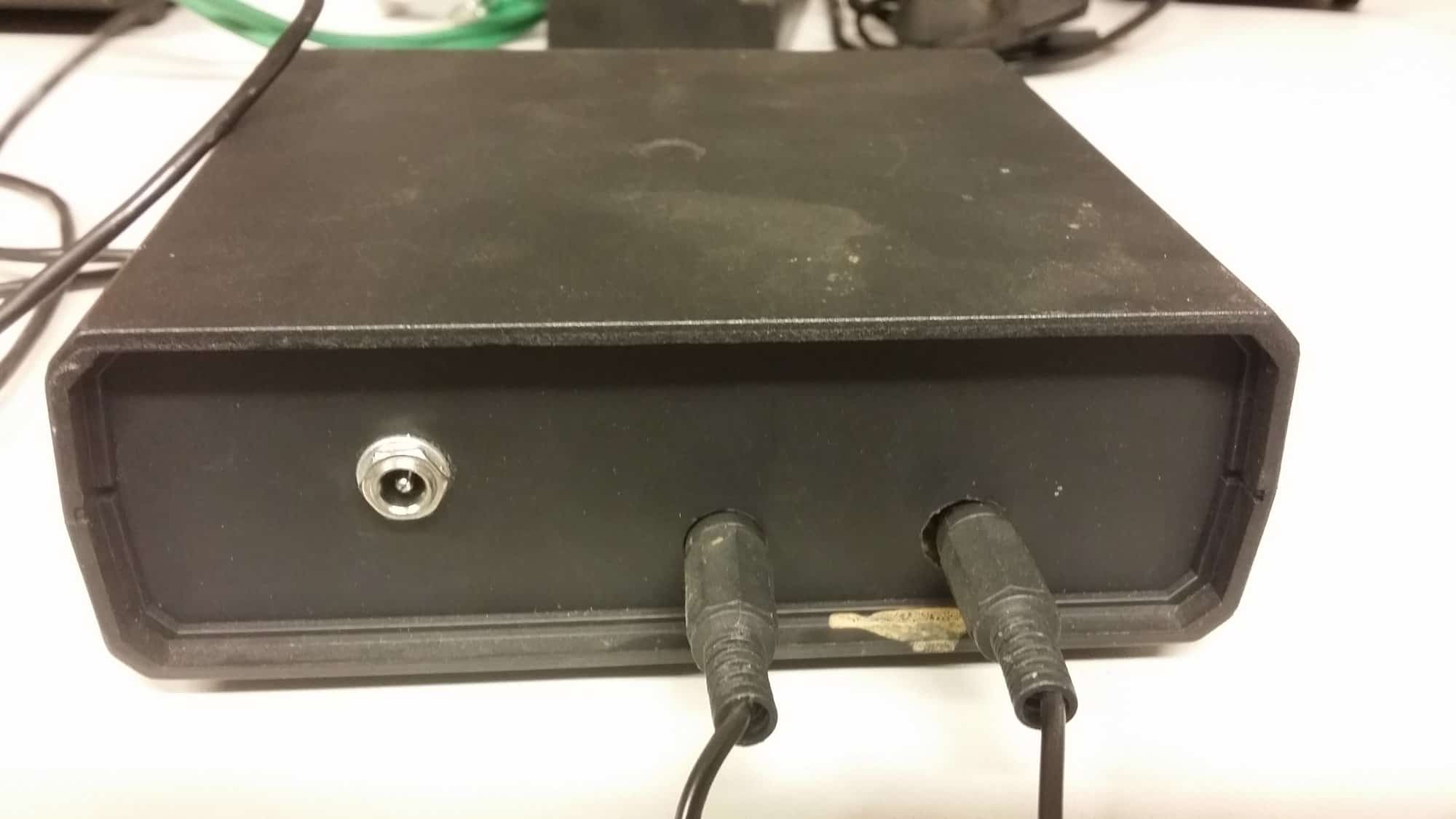

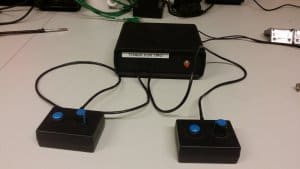

Urządzenie zostało zabudowane w kompaktowej, plastikowej obudowie. Dwie mniejsze obudowy okazały się być świetnym materiałem na kontrolery. Sygnał sterujący oscyloskopem (ustawionym w tryb XY) jest generowany przez dwa przetworniki R2R, których sygnały są wyprowadzone na dwa złącza RCA. Do podłączenia oscyloskopu potrzebna jest jeszcze przejściówka na BNC.

W ramach ciekawostki mogę dodać, że gra przez kilka miesięcy była prezentowana na wystawie w krakowskim Muzeum Inżynierii Miejskiej. Wytrzymała intensywne użytkowanie przez szkolna młodzież. Obecnie można w nią zagrać odwiedzając krakowski Hackerspace. 🙂
