[Beam] BW-01, czyli światłolub

[bartekwr1335]

Witam, jest to mój pierwszy robot. Jest nim oczywiście światłolub. Budowa jest bardzo prosta, a jako początkujący robotyk wybrałem właśnie jego.

1. Zakupione części :

-Układ L293DNE - zakupiłem w miejscowym sklepie,

-2 Listwy montażowe ARK350-2/BL - też kupione w miejscowym sklepie

-2 Fototranzystory L932P3BT - http://www.cyfronika.com.pl/t/product_info.php?products_id=12890

- Koszyk na baterię 4 x R6 - http://www.cyfronika.com.pl/t/product_info.php?products_id=20687

-Połowa Płytki Uniwersalnej UM-34 - http://www.cyfronika.com.pl/t/product_info.php?products_id=8215

-2 Microserwa 9g Tower Pro SG91R - http://www.emodel.pl/tower-pro-serwo-mini-sg91r-p-16.html

-Płyta EPP 500x700x12 mm - http://www.emodel.pl/plyta-epp-500-x-700-x-12-mm-p-876.html

-2 Rezystory 470Ω - miejscowy sklep

-Kółko obrotowe - BRICO MARCHE

-1m wielożyłowego przewodu - miejscowy sklep

Całość zamknęła się w kwocie niecałych 140zł

2. Teraz budowa ramy robota :

Rama została posklejana klejem hot glue. Materiał jest to płyta EPP. Bardzo lekki i wytrzymały. Z niego wyciąłem spód i koła robota oraz ścianki.

Oto zdjęcia:

A teraz elektronika:

Całość wygląda tak :

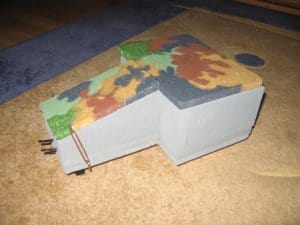

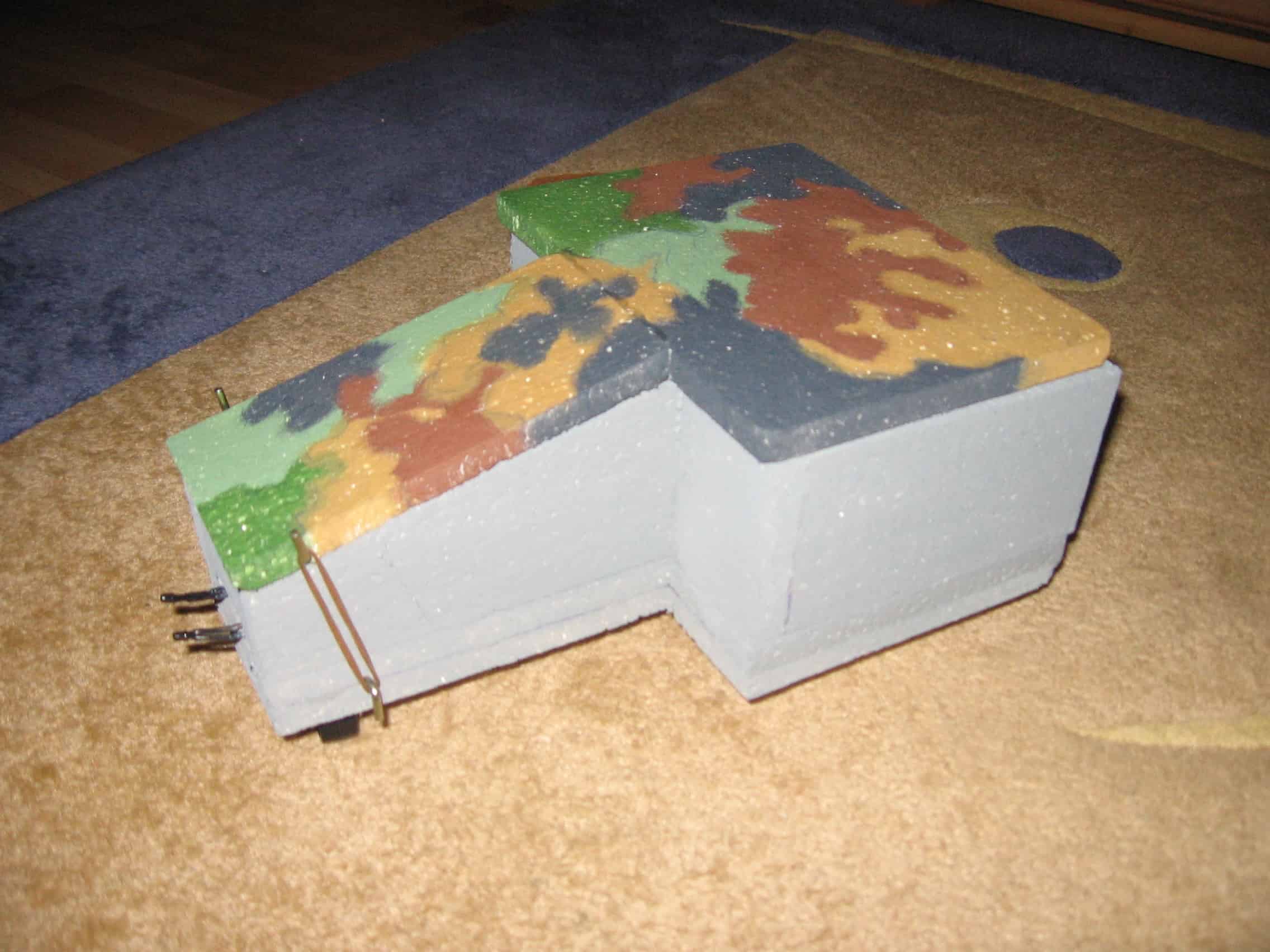

Pomalowane i złożone w całość :

Korzystałem z tego schematu użytkownikajamtex

[nikosss]

Fajny światlolubek. Zwłaszcza podoba mi się obudowa 😉

[Treker (Damian Szymański)]

Również, gratuluję pierwszej konstrukcji. Wyszła chyba trochę "masywna" wygląda na dużą 😉?

Jako następny projekt proponuje coś takiego:

https://www.forbot.pl/forum/topics20/elebot-robot-dla-poczatkujacych-vt2700.htm

[swierkdeck]

Może robot wygląda na wielkiego, jednak najważniejsze, że działa.

PS. Mój pierwszy robocik także był wyposażony w 2 serwa (Tower Pro SG-91R, lub inne 9g) działające jako napęd.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[deft]

Gratuluje pierwszej konstrukcji, robot nie jest duży, tylko tak na zdjęciach wygląda 🙂 W rzeczywistości jest estetycznym zgrabnym robotem 🙂
