Uszkodzone Arduino po podłączeniu 5V do GND


Mishi

Pomocna odpowiedź

Witam. Tworząc jeden ze swoich pierwszych projektów na płytce omyłkowo podłączyłem wyjście 5V bezpośrednio do GND. Arduino Uno natychmiast się wyłączyło, a po ponownym podłączeniu napięcie na wszystkich pinach (włącznie z 5V) wynosiło ok. 3V.

Czy można z powrotem "przywrócić" napięcie 5V?

Dodam, że płytka była zasilana przez USB z komputera, a po całym incydencie dalej można wgrywać na nią programy.



  • Lubię! 1
Link do komentarza
Share on other sites

@Mishi witam na forum!

A jest to oryginalne Arduino UNO czy jakiś klon? Wychodzi na to, że zasilanie z USB spada na jakimś elemencie.

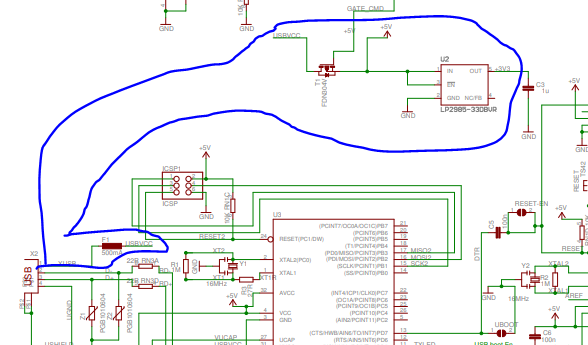

Schemat. Gdzieś w tym obszarze, może być problem. Ale mógłbyś spróbować zasilić Arduino samymi 5V przez pin na listwie, wtedy omija to tranzystor i bezpiecznik. Jeżeli nie pomoże, to może odlutuj układ stabilizatora 3v3.
