BadiPL

Schemat manipulatora typu ,,Scara''''

Pomocna odpowiedź

Napisano (edytowany)

Cześć,

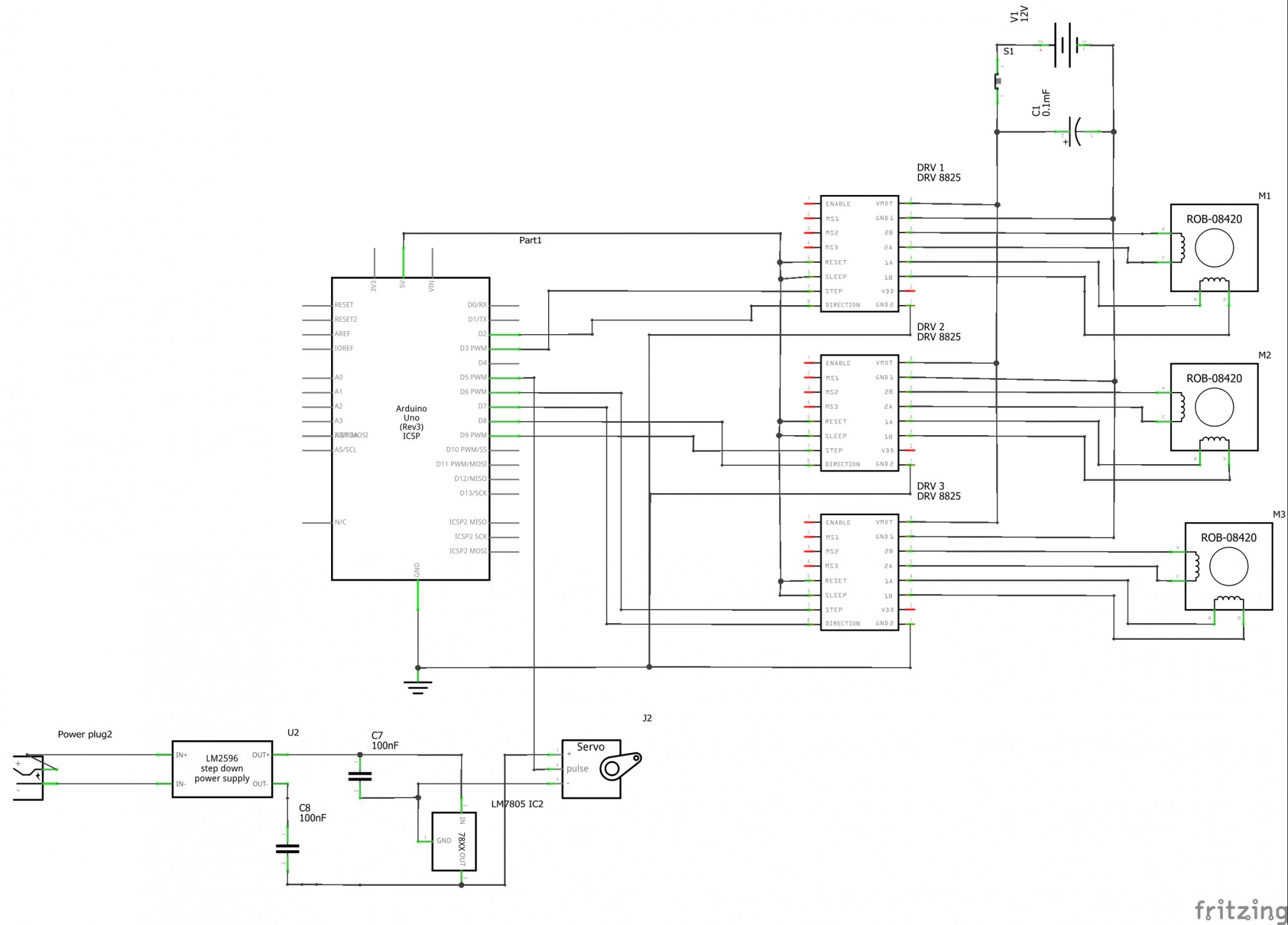

Wraz z kolegą planujemy wykonać manipulator typu ,,Scara''. Naszą propozycję schematu elektrycznego chcielibyśmy poddać ocenie.

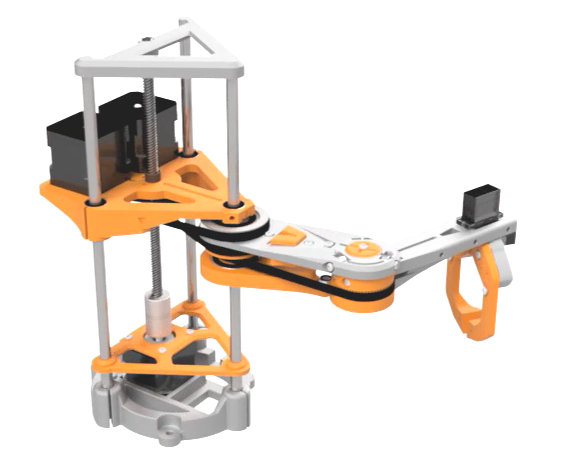

Dołączam również zdjęcie konstrukcji którą się inspirujemy. Na razie skupiamy się na kwestii schematu, także chcielibyśmy zadać podstawowe pytania, takie jak:
1) Czy załączony schemat jest ideowo poprawny?
2) Czy preferowane jest użycie jednego źródła zasilania silników krokowych i serwomechanizmu, czy zalecane jest jednak użycie dwóch różnych źródeł tak jak pokazaliśmy to na schemacie?
3) Czy zaproponowane przez nas komponenty są prawidłowo dopasowane oraz czy mają Państwo dodatkowe ewentualne ,,poprawki''?
4) Jakie źródła zasilania będą najefektywniejsze do tego projektu (silników i serwa)?
5)Jakie pojemności podanych kondensatorów są zalecane w tym przypadku?

Planowane oraz umieszczone na schemacie komponenty to:
-Arduino UNO
-serwomechanizm MG996R (do sterowania chwytakiem efektora)
-3x silnik krokowe Nema17
-3x sterownik silnika krokowego DRV8825
-Moduł Step-down LM2596 DC-DC
-kondensatory filtrujące przy serwomechanizmie
-stabilizator LM7805 przy serwomechanizmie
-kondensator elektrolityczny

Załączniku Schematu oraz obraz projektu którym się inspirujemy pod linkiem mojego posta na elektrodzie:

https://www.elektroda.pl/rtvforum/topic3672100.html


Za wszelką pomoc dziękujemy!
