Modyfikacja układu z komparatorem napięcia

[Sqoshu]

W wyjaśnieniu pierwszej lekcji, na początku, jest pokazany przykład z dwoma bateriami, złożyłem więc własny układ z komparatorem, dając na wejście nieodwracające z użyciem dzielnika napięcia (10k i 1k) 8.32V, a na odwracające 0.84V (1k i 10k) - zgodnie z oczekiwaniami, dioda LED świeci, na wyjściu mierzę napięcie 8.82V.

Teraz pomyślałem sobie, skoro ten układ jest tak czuły na nawet minimalne zmiany napięcia na wejściach, zbuduję inny dzielnik i spróbuję wymusić przełączenie mniejszymi napięciami. Użyłem więc dzielnika z wejścia odwracającego (1k i 10k; 0.84V), zamieniłem go tylko miejscem i włączyłem do wejścia nieodwracającego, a na wejście odwracające podałem napięcie z nowego dzielnika (1k i 22k), otrzymując w ten sposób 0.42V na tym wejściu (mierzone miernikiem w ten sam sposób jak w przypadku pierwszym, gdy dioda świeciła, pomiędzy odpowiednią nóżką komparatora a dodatnim biegunem napięcia zasilającego). Mierząc napięcie różnicowe między nóżkami odwracającą i nieodwracającą otrzymuję różnicę podanych napięć z dzielników, a więc ~0.42V. Na wyjściu, między dodatnim napięciem zasilania, a wyjściem (kolektorem) mam napięcie ~0.77V.

Ponieważ 0.84V > 0.42V na wyjściu powinienem mieć napięcie zbliżone do napięcia +E (zasilam układ napięciem stałym = 9.17V) i dioda powinna świecić. Może dokładnie tego nie rozumiem, ale przełączenie, według dokumentacji, powinno w najgorszym przypadku zajść dla różnicy minimalnie 100mV, a tutaj mam ponad 300mV.
Zaznaczam przy okazji, że połączenie jest identyczne jak przy przypadku pierwszym, zmieniłem tylko rezystory, aby "podzielić" inne napięcie.

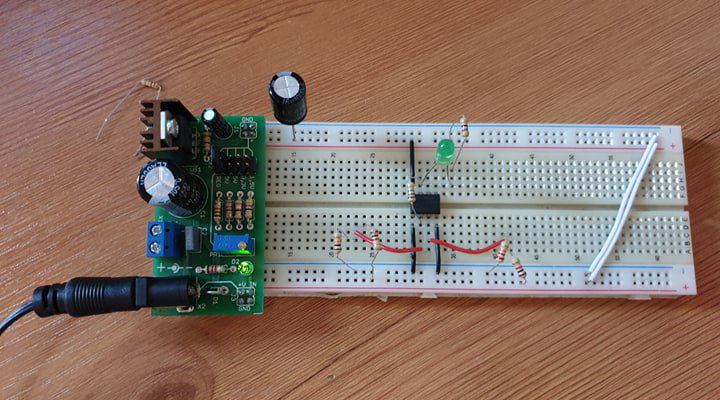

Załączam zdjęcie układu.
