Panel solarny GH165X135 - wyprowadzenia/podłączenie

[piterek2707]

Witam,

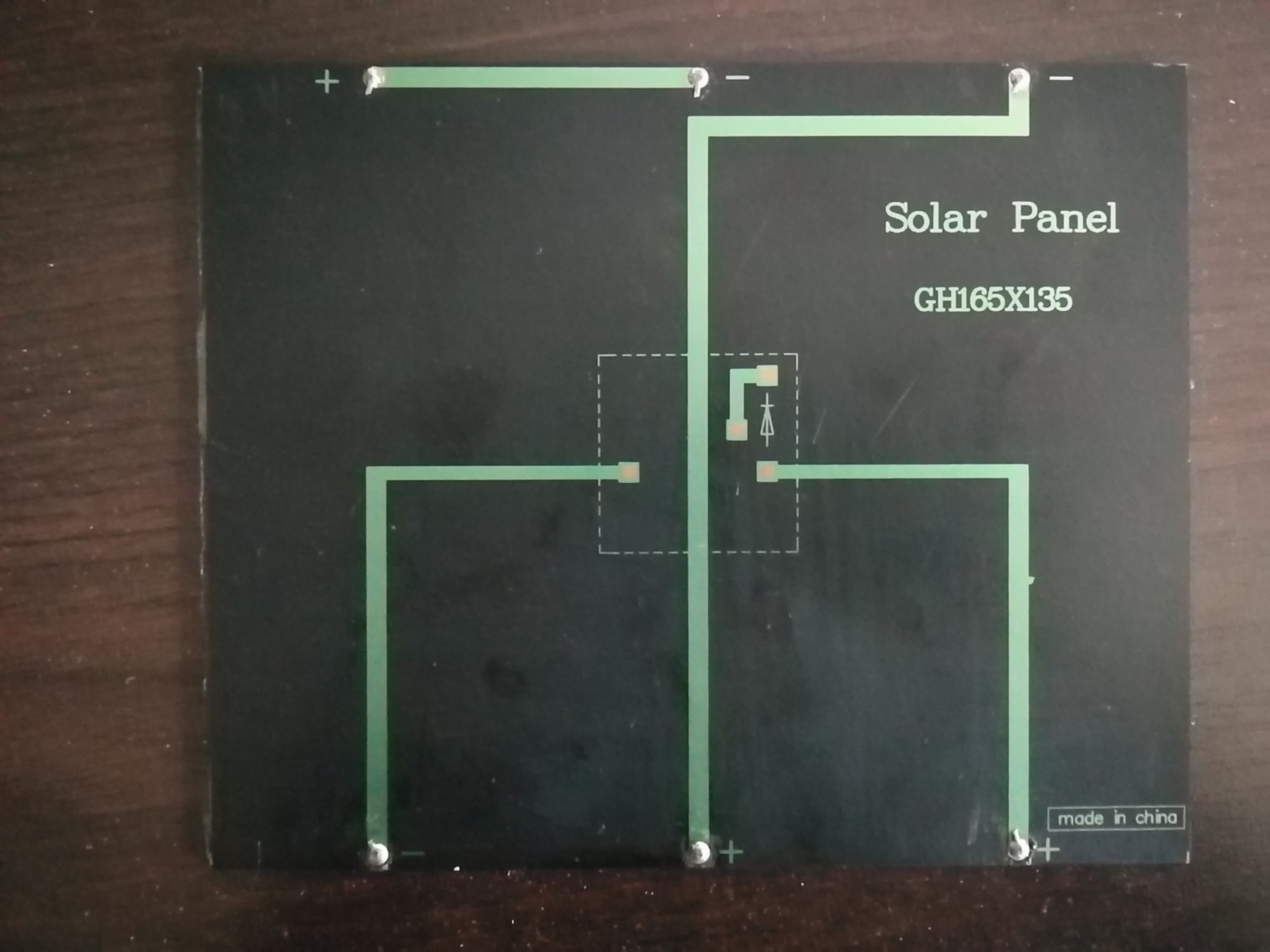

Postanowiłem napisać na forum bo nigdzie nie potrafię znaleźć odpowiedzi na moje pytanie. Otóż posiadam panel solarny taki jak na zdjęciu.



Moje podstawowe pytanie brzmi, czy ktoś może mi wytłumaczyć dlaczego on ma tyle wyprowadzeń ( czy łącząc w różny sposób jestem w stanie korzystać jakby z części paneli w tym solarze ? ). No i w jaki sposób sposób powinienem podłączyć np. ładowarkę Li-ion aby korzystać w pełni z mocy jaką daje mi ten solar.



[Treker (Damian Szymański)]

@piterek2707 witam na forum 😉

Punkty na górze i na dole są najpewniej umieszczone wyłącznie dla wygody, gdybyś chciał łączyć kilka takich paneli. Jeśli chcesz korzystać tylko z jednego to wepnij się do tych połączeń na środku (wlutuj tylko diodę zgodnie z rysunki na panelu). Przykładowe podłączenie dokładnie tego samego panelu znajdziesz tutaj: https://hackaday.io/project/19884-solar-supercap-charged-lorawan-iot-device/details
