GY-217 - odczytanie danych z czujnika

[RafalT]

Witam. Mam następujący problem związany z czujnikiem GY-271. Zależy mi na odczytywaniu surowych danych z czujnika, po przekopiowaniu bibliotek nie działa mi. Kod i biblioteki znalazłem tutaj : http://www.jarzebski.pl/arduino/czujniki-i-sensory/3-osiowy-magnetometr-hmc5883l.html

[Treker (Damian Szymański)]

@RafalT witam na forum 🙂 Co dokładnie Ci nie działa? Zupełnie nic czy tylko jakaś część programu? Sama komunikacja z czujnikiem przebiega poprawnie?

[RafalT]

Początkowo kompletnie nic, nie dało się skompilować. Teraz kompiluje się, ale na monitorze portu szeregowego wyskakuje że nie może znaleźć urządzenia, sprawdź połączenia. Dobrze jest połączone, przewody też działają.

[RafalT]

Mam drugi program (sciągnięty jako przykład w bibliotekach arduino)

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_HMC5883_U.h>

/* Assign a unique ID to this sensor at the same time */
Adafruit_HMC5883_Unified mag = Adafruit_HMC5883_Unified(12345);

void displaySensorDetails(void)
{
  sensor_t sensor;
  mag.getSensor(&sensor);
  Serial.println("------------------------------------");
  Serial.print  ("Sensor:       "); Serial.println(sensor.name);
  Serial.print  ("Driver Ver:   "); Serial.println(sensor.version);
  Serial.print  ("Unique ID:    "); Serial.println(sensor.sensor_id);
  Serial.print  ("Max Value:    "); Serial.print(sensor.max_value); Serial.println(" uT");
  Serial.print  ("Min Value:    "); Serial.print(sensor.min_value); Serial.println(" uT");
  Serial.print  ("Resolution:   "); Serial.print(sensor.resolution); Serial.println(" uT");
  Serial.println("------------------------------------");
  Serial.println("");
  delay(500);
}

void setup(void)
{
  Serial.begin(9600);
  Serial.println("HMC5883 Magnetometer Test"); Serial.println("");

  /* Inicjalizacja czujnika */
  if(!mag.begin())
  {
    /* wystąpienie problemu z połączeniem*/
    Serial.println("Ooops, no HMC5883 detected ... Check your wiring!");
    while(1);
  }
    /* Podstawowe informacje o czujniku*/

  displaySensorDetails();
}

void loop(void)
{
  /*Nowe zdarzenie czujnika*/

  sensors_event_t event;
  mag.getEvent(&event);
  /* DWyświetl wynik(magnetic vector values are in micro-Tesla (uT)) */

  Serial.print("X: "); Serial.print(event.magnetic.x); Serial.print("  ");
  Serial.print("Y: "); Serial.print(event.magnetic.y); Serial.print("  ");
  Serial.print("Z: "); Serial.print(event.magnetic.z); Serial.print("  ");Serial.println("uT");

  // Hold the module so that Z is pointing 'up' and you can measure the heading with x&y
  // Calculate heading when the magnetometer is level, then correct for signs of axis.
  float heading = atan2(event.magnetic.y, event.magnetic.x);

  // Once you have your heading, you must then add your 'Declination Angle', which is the 'Error' of the magnetic field in your location.
  // Find yours here: http://www.magnetic-declination.com/
  // Mine is: -13* 2' W, which is ~13 Degrees, or (which we need) 0.22 radians
  // If you cannot find your Declination, comment out these two lines, your compass will be slightly off.
  float declinationAngle = 0.22;
 heading += declinationAngle;

  // Correct for when signs are reversed.
  if(heading < 0)
    heading += 2*PI;

  // Check for wrap due to addition of declination.
  if(heading > 2*PI)
    heading -= 2*PI;

  // Convert radians to degrees for readability.
  float headingDegrees = heading * 180/M_PI;

  Serial.print("Heading (degrees): "); Serial.println(headingDegrees);

  delay(500);
}

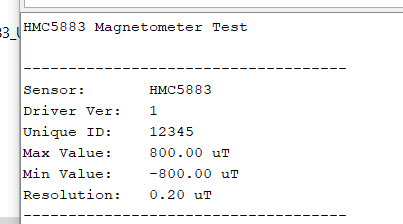

Moim problemem jest to, iż wynikiem działania programu jest (załącznik).
Chciał bym otrzymać pomiar z magnetometru. Czy ktoś jest mi w stanie pomóc? Bardzo bym był wdzięczny 🙂

Edytowano Maj 4, 2020 przez Gieneq
Zachęcam do używania bloku kodu
