tomek19991999

Schemat do oświetlenia LED włączanego czujnikami ruchu

Pomocna odpowiedź

Napisano (edytowany)

Cześć!
Chciałbym zrobić oświetlenie wiaty parkingowej na 3 auta włączanej czujnikami ruchu. Jaka jest koncepcja? Gdy minimalnie jeden czujnik wykryje ruch(czy to wjeżdżające auto, czy to przechodzący człowiek, lub przebiegający kot), ma się zapalić 10m paska LED.

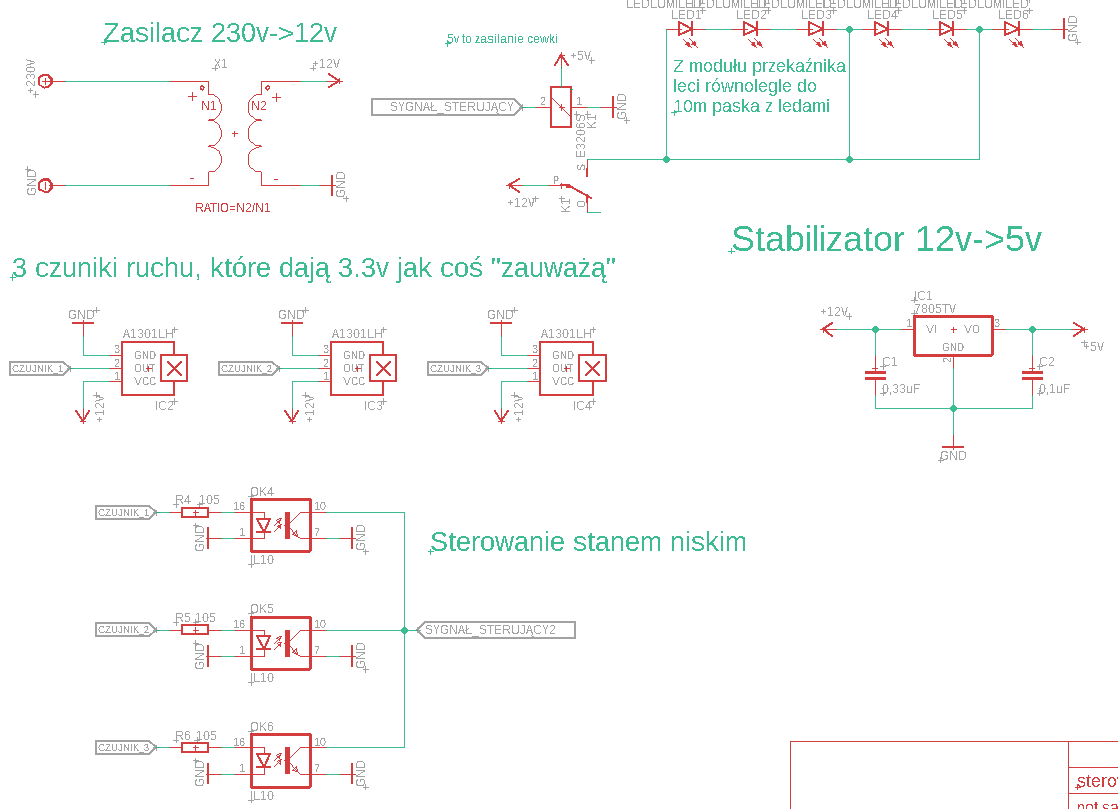

Poniżej wstawiam schemat który zrobiłem. Dodam jeszcze, że na konkretne elementy na schemacie trzeba patrzeć z przymrużeniem oka, są one tylko poglądowe.


A tutaj lista elementów, które zamierzam użyć:

Zasilacz 12v 5A https://botland.com.pl/pl/zasilacze-montazowe/9639-zasilacz-do-tasm-i-paskow-led-wodoodporny-12v-5a-60w.html

Moduł Przekaźnika 10A cewka 5V https://botland.com.pl/pl/przekazniki/2170-modul-przekaznikow-2-kanaly-z-optoizolacja-styki-10a250vac-cewka-5v.html?search_query=modul+przekaznik&results=95

Stabilizator 5V 1,5A L7805CV - THT TO220 https://botland.com.pl/pl/regulatory-napiecia/3092-stabilizator-5v-l7805cv-tht-to220.html?search_query=stabilizator+napiecia+5v&results=88

Transoptor wielokrotny LTV847 - THT https://botland.com.pl/pl/optoizolatory/390-transoptor-wielokrotny-ltv847-tht.html?search_query=transoptor&results=23

Czujnik ruchu PIR HC-SR501 https://botland.com.pl/pl/czujniki-ruchu/1655-czujnik-ruchu-pir-hc-sr501-zielony-5903351241359.html?search_query=czujnik+ruchu&results=103

10m paska LED 4,8W/m https://botland.com.pl/pl/paski-led-standardowe/7093-pasek-led-smd3528-ip65-48w-60-diodm-8mm-barwa-neutralna-biala-5m-5901854776835.html

Uprzedzając pytanie, dlaczego podwójny moduł przekaźników? Ponieważ na magazynie nie ma pojedynczych, a nie chcę czekać miesiąc na wysyłkę, lub robić dwóch zamówień. Podobnie z transoptorem.

No, to tyle wstępu, a wstawiłem post, żeby się dowiedzieć, czy to w ogóle ma jakieś ręce i nogi, aby ktoś pomógł wychwycić ewentualne błędy 🙂

Edytowano przez tomek19991999

Udostępnij ten post


Link to post
Share on other sites

Widać, że schemat jest dość poglądowy, ale wydaje się, że wszystko masz tam dobrze.

Planujesz zamknąć to w jakiejś obudowie, zrobić płytkę do tych transoptorów, stabilizatora, przekaźnika?

Czujniki ruchu będą zamocowane od siebie w pewnej odległości, więc też przydałoby się je jakoś zabezpieczyć przed dostaniem się wody, czy żyjątek.

Pozdrawiam





  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Dziękuję za sprawdzenie.

Tak, zamierzam zrobić płytkę do transoptorów, stabilizatora i wrzucić ją razem z przekaźnikiem do puszki hermetycznej, wszystko uszczelnić silikonem, mama podsunęła mi pomysł, że pasek LED można dać do przeźroczystej rurki (lecz nie traktuje tego jeszcze jako ostateczny pomysł), a czujniki ruchu będą w takim miejscu, że będzie pewność, iż nie zamokną.
