Problem z podłączeniem wyświetlacza 4x40 do Arduino Leonardo

[Adam1906]

Witam,

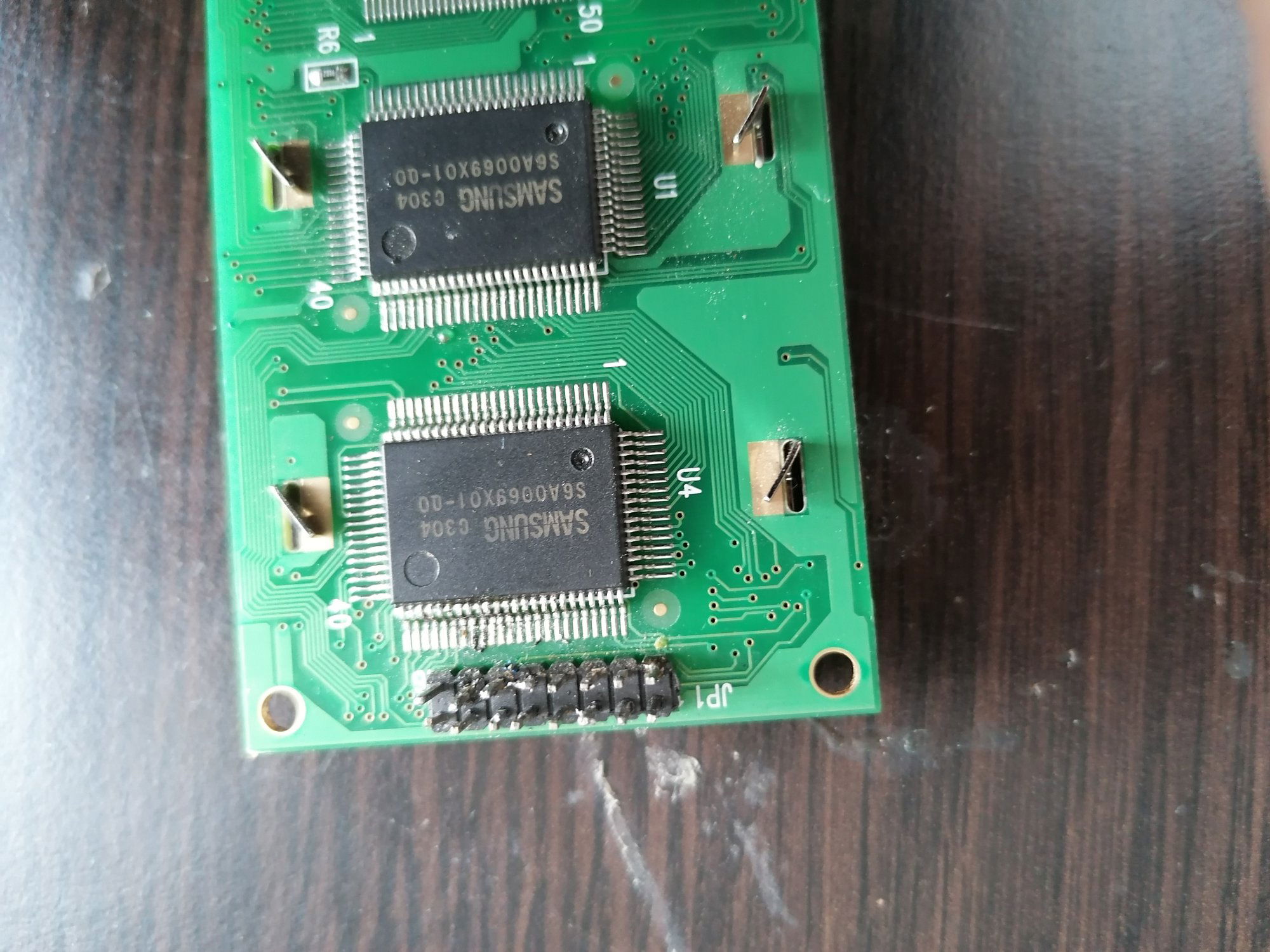

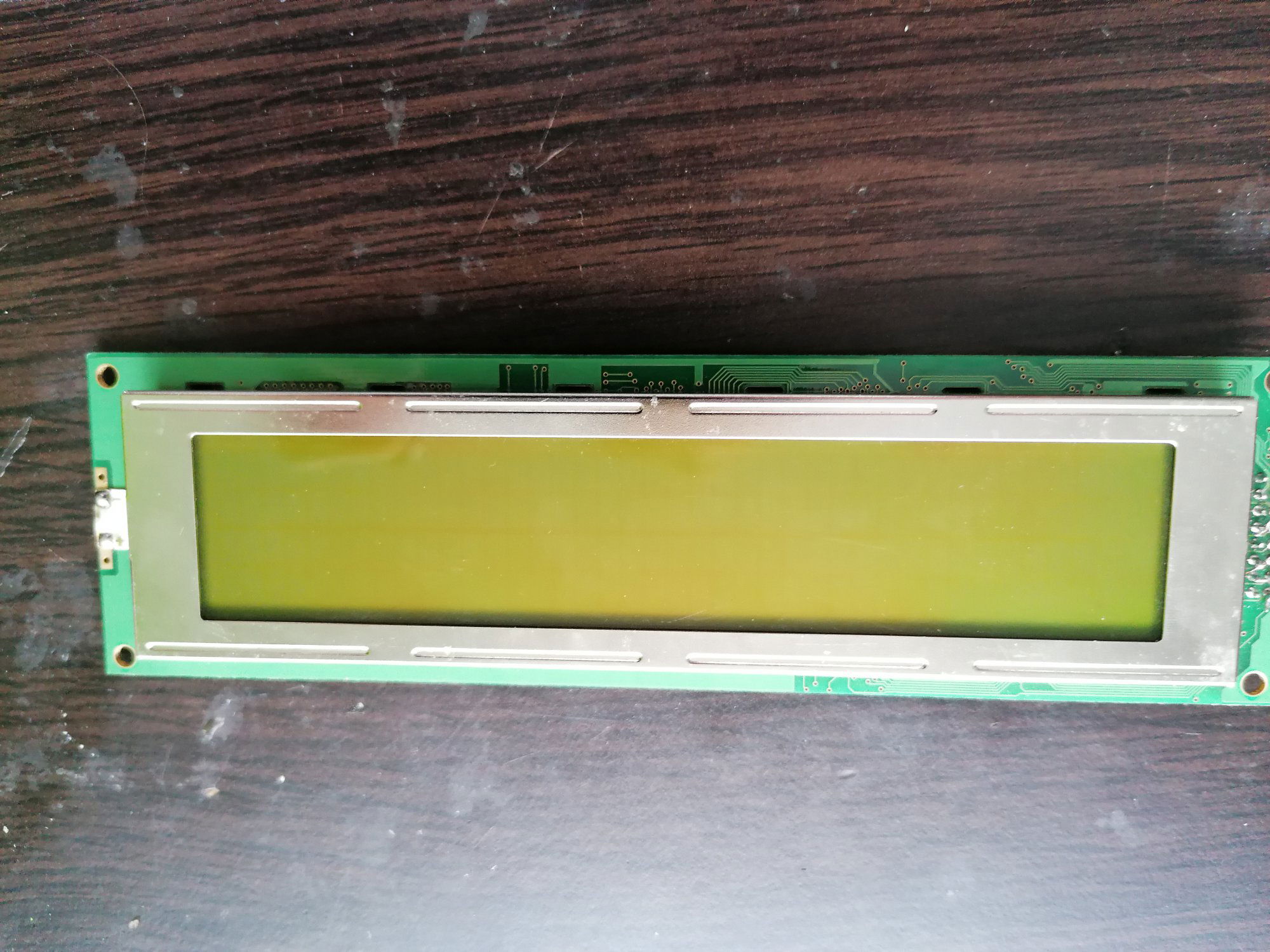

poszukuję opisu wyprowadzeń do tego wyświetlacza. Chciałbym podłączyć go do Arduino Leonardo, lecz nie mogę znaleźć praktycznie żadnych informacji na jego temat.

Mam nadzieję, że ktoś posiada jakieś informacje i pomoże mi go podłączyć. Najlepiej byłoby za pomocą przejściówki na magistralę I2C.

Pozdrawiam



[jas123]

To są chyba takie same wyprowadzenia jak w tym wyświetlaczu tylko że są ustawione po kolei albo w kolumnach albo w rzędach.Myślę że magistralę I2C  da się podłączyć ale najpierw trzeba odszyfrować które wejścia są które.

[Anonim]

Używam 4x20 wyświetlacza  i wyprowadzenia są standardowe.Jak zwykle zdjęcie jest spaprane bo niezbyt widać wyprowadzenia ale coś jednak widać.Masz wyświetlacz podobny do  tego https://www.maritex.com.pl/product/attachment/39218/FD1602D6YLY.pdf.

Wszystkie tego typu wyświetlacze oparte są o sterownik HD44780.Wyprowadzenia są takie jak w tym pdf-ie

Ten z podanej strony  ma dwa wiersze ale tym się nie przejmuj bo przechodzenie z wiersza  do wiersza odbywa się standardowo czyli 0 pierwszy  wiersz ,1 drugi wiersz,2 trzeci wiersz, 3 czwarty wiersz.Ustawienie kursora

lcd.setCursor(0,0);  lcd.setCursor(0,1); lcd.setCursor(0,2); lcd.setCursor(0,3);

Edytowano Maj 19, 2020 przez szymonw
