Oprogramowanie wyświetlacza AMOLED DSI - STM32H7

[ElektronPL_WiTu]

Witam!

Kilka dni temu zrobiłem płytkę do testowania mikrokontrolera STM32H747. Celem jest podłączenie wyświetlacza z interfejsem DSI. Niestety bardzo ciężko jest mi znaleźć jakąś dobrą dokumentację, która pozwoliłaby mi zrozumieć istotę DSI. Jeśli ktoś coś ma bardzo chętnie się zapoznam 🙂

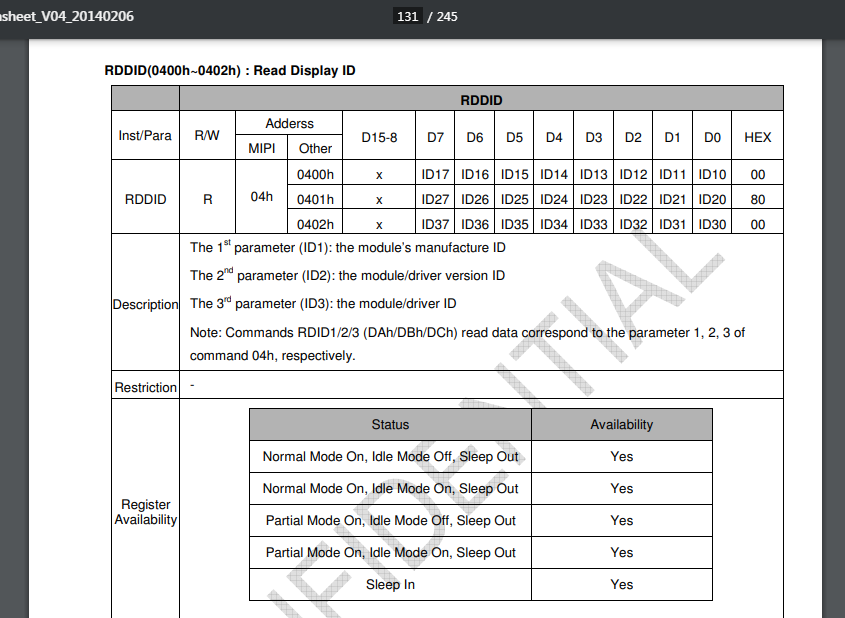

Równie pomocne było by dla mnie, gdyby ktoś przedstawił przykładowy kod, który np. odczytał by "Display ID". http://read.pudn.com/downloads746/sourcecode/embedded/2975114/RM69032_datasheet_V04_20140206.pdf (używam STM32CubeIDE)

Z góry dziękuję za pomoc, pozdrawiam!

Edytowano Styczeń 4, 2021 przez ElektronPL_WiTu

[Zealota]

A czytałeś to:

https://stm32.eu/2017/03/07/interfejs-mipi-m-phy-srodka/

https://wiki.st.com/stm32mpu/wiki/DSI_internal_peripheral

https://www.st.com/resource/en/application_note/dm00287601-dsi-host-on-stm32f469-479-stm32f7x8-x9-and-stm32l4r9-s9-mcus-stmicroelectronics.pdf

https://www.st.com/content/ccc/resource/training/technical/product_training/group0/78/a1/45/b9/54/53/48/dc/STM32F7_Peripheral_DSIHOST/files/STM32F7_Peripheral_DSIHOST.pdf/jcr:content/translations/en.STM32F7_Peripheral_DSIHOST.pdf

Edytowano Styczeń 4, 2021 przez Zealota

[ElektronPL_WiTu]

Dzięki, zapoznałem się z tymi dokumentami na które nie trafiłem wcześniej. Już wiem sporo więcej, na podstawie tej dokumentacji https://www.st.com/resource/en/application_note/dm00287601-dsi-host-on-stm32f469-479-stm32f7x8-x9-and-stm32l4r9-s9-mcus-stmicroelectronics.pdf skonfigurowałem CubeMX w trybie "Adapted Command Mode" i utworzyłem taki kod:

(main.c)

	/* Initialize all configured peripherals */
	MX_GPIO_Init();
	MX_DSIHOST_DSI_Init();
	MX_LTDC_Init();
	/* USER CODE BEGIN 2 */

	uint8_t error = 0;
	uint8_t buffer[3];

	HAL_Delay(500); // W tym momencie robię hardware'owy reset wyświetlacza

	HAL_StatusTypeDef status = HAL_DSI_ConfigFlowControl(&hdsi,
	DSI_FLOW_CONTROL_BTA);
	if (status != HAL_OK)
		error++;

	HAL_DSI_Start(&hdsi);

	status = HAL_DSI_Read(&hdsi, 0, buffer, 3, DSI_DCS_SHORT_PKT_READ, 0x04,
			buffer);
	if (status != HAL_OK)
		error++;

	HAL_DSI_Stop(&hdsi);


Kod ma odczytać ID wyświetlacza. Niestety funkcja HAL_DSI_Read zwraca HAL_TIMEOUT.

Wyświetlacz raczej podłączyłem prawidłowo, również napięcie na VCAP_DSI jest prawidłowe, konfigurację CubeMX przeprowadziłem zgodnie z dokumentacją, jedynie wybrałem "One Data lane" bo ten AMOLED nie ma innej możliwości.

Mam spory problem, ponieważ jeden z wyświetlaczy jakie kupiłem ma drobne pęknięcia na rogach, a kończy mi się termin zwrotu i bardzo mi zależy aby jakkolwiek przetestować ten wyświetlacz.
