Arduino jako kontroler LED - i nie tylko, pytania


kavvson

Pomocna odpowiedź

Witam, jestem nowy na forum, oraz relatywnie nowy jeżeli chodzi o jakieś kable 😀. Chciałem samodzielnie wykonać sobie oświetlenie led. Wiadomo satysfakcja zawsze jest większa. Początkowo - używam kontrolera sp105e, jednak finalnie lub - naprzemiennie ( zapewne przełącznik, który rodzaj danych byłby używany ) chciałbym mieć arduino uno r3 w tym schemacie. Ledy to ws2812b 30/m 9w/1m. Zauważę, że zasilacz został zakupiony z zapasem, na e.w późniejsze dodatkowe instalacje.

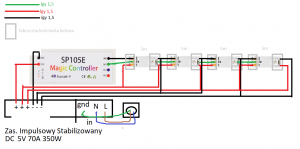

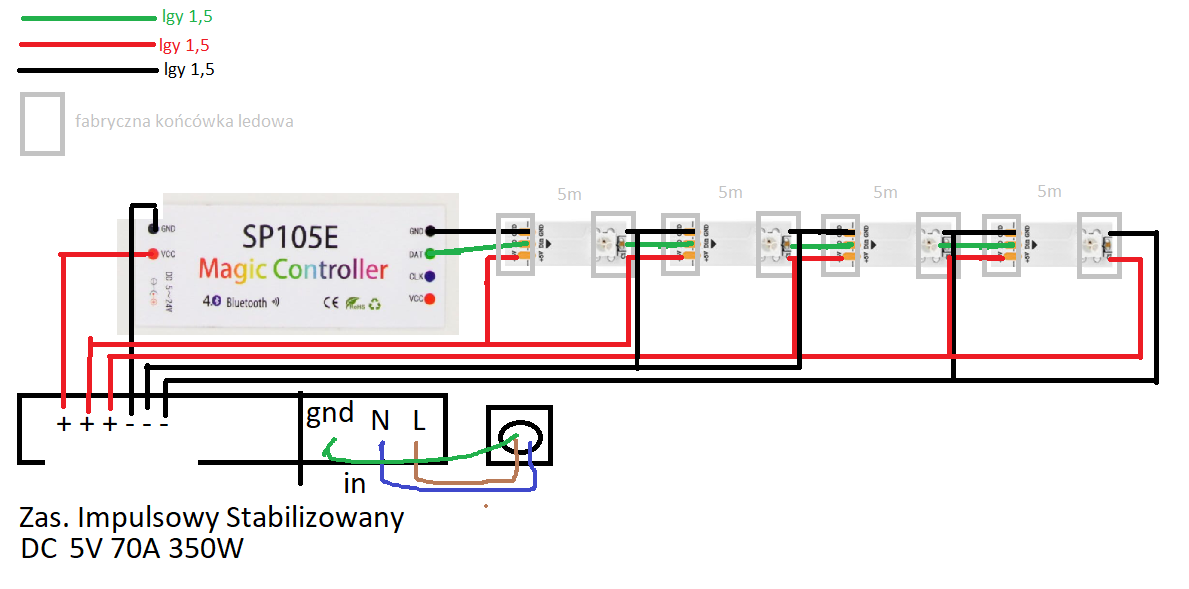

Poniżej zamieściłem aktualnie jak wygląda moja "konstrukcjo-instalacja" - działająca . Sekcje led póki co składają się z 4 pasków po 5 metrów - finalnie będą przycięte zapewne o 10-30cm.

Pierwszy pasek jest połączony ( - ) z urządzeniem a ( + ) od zasilacza

Na końcu pierwszego paska ( 5m ) - dołączam dodatkową wiązkę + -

[ od zasilacza na żyle lgy 1.5mm ( przy pomocy szybo złączek wago 221-413 - potrójne ) w wyznaczonym miejscu - każdy pasek ma dodatkowo wystające + -  na końcu ],

potem łącze ledy za pomocą wtyków ... i tak aż do samego końca.


* Jeżeli chodzi o schemat i +- na krańcach między ledami, kable są ciągnięte od samego zasilacza ze szybko złączki ( a nie ze środka +- ) jak może wskazywać schemat

Cały układ działa, jednak ze względu na małe doświadczenie chciałbym zadać kilka pytań.

1,a,b,c,d) Czy istnieje możliwość zasilenia arduino, z powyższego schematu? Jeżeli tak to które piny ( zasilające, bądź poprzez wtyczkę dc ? ) i czy ew. trzeba posiadać jakieś dodatkowe moduły ? ( nie znam się - stabilizatory, kondensatory itp ? ), kwestia gnd w schemacie, oraz ewentualnie zależność całego układu gdy byłby włączony do usb (oraz również gnd) ?

2) Nie wiem czy to odpowiednia kategoria - ale czy powyższy schemat jest poprawny ( podłączenia )

Techniczne dodatkowe pytania

3a,b) Posiadam multimetr (xl830l), na całym obwodzie mam 5.01V czy powinienem obniżyć do 5V? Dodatkowe pytanie Chciałem również ( z ciekawości ) sprawdzić natężenie jakie pobiera ( drugi oraz trzeci od lewej obwód (+-) na zasilaczu - (wpięcie na com oraz 10ADC) - wstrzymuje się ze sprawdzeniem tego ponieważ myślę że tam będzie więcej niż 10 A?

4a,b) Dziwne pytanie, ma związek z 3, czy powyższy zasilacz w podanej konfiguracji, wysyła całe 70A 5V czy zależnie od ilości led/urządzeń podłączonych do tego źródła. Również głupie pytanie, skąd wie ten zasilacz że ma tyle akurat podać na ledy i e.w na 5v arduino?

Specyfikacje/Źródła
_______________
* Zasilacz https://allegro.pl/oferta/zasilacz-impulsowy-350w-5v-70a-tasma-led-cyfrowa-7863647089

* Led https://botland.store/led-strips-addressed/5446-rgb-led-strip-ws2812b-digital-addressed-ip65-60-led-m-18w-m-5v-5m.html

* Kontroler SP105E https://botland.store/led-strips-panels-drivers/14869-driver-for-addressed-rgb-led-strips-bluetooth-sp105e-magic-controller.html

* Arduino Uno Rev 3 https://botland.store/arduino-main-modules/1060-arduino-uno-rev3-module-a000066-8058333490090.html

* multimetr (xl830l) https://allegro.pl/oferta/xl830l-multimetr-cyfrowy-automatyczny-elektroniczn-10084416335



Dziękuję za zapoznanie się z treścią, mam nadzieję że była w miarę czytelna, jeżeli są jakieś pytania bądź wątpliwości, postaram się odpowiedzieć.

Link do komentarza
Share on other sites

10 godzin temu, kavvson napisał:

1,a,b,c,d) Czy istnieje możliwość zasilenia arduino, z powyższego schematu? Jeżeli tak to które piny ( zasilające, bądź poprzez wtyczkę dc ? ) i czy ew. trzeba posiadać jakieś dodatkowe moduły ? ( nie znam się - stabilizatory, kondensatory itp ? ), kwestia gnd w schemacie, oraz ewentualnie zależność całego układu gdy byłby włączony do usb (oraz również gnd) ?

@kavvson witam na forum 🙂 Jeśli Twój zasilacz daje na wyjściu 5 V to możesz podłączyć to zasilanie bezpośrednio do pinów Arduino (do 5 V i GND).

10 godzin temu, kavvson napisał:

3a,b) Posiadam multimetr (xl830l), na całym obwodzie mam 5.01V czy powinienem obniżyć do 5V?

Nie, to i tak jakiś błąd pomiarowy itd. w praktyce jeśli napięcie będzie między 4,8 i 5,2 to i tak wszystko powinno być dobrze 🙂

10 godzin temu, kavvson napisał:

4a,b) Dziwne pytanie, ma związek z 3, czy powyższy zasilacz w podanej konfiguracji, wysyła całe 70A 5V czy zależnie od ilości led/urządzeń podłączonych do tego źródła. Również głupie pytanie, skąd wie ten zasilacz że ma tyle akurat podać na ledy i e.w na 5v arduino?

Zasilacz nie jest źródłem prądowym, które "wpycha" 70 A w dowolny układ, który tam się podłączony. Jeśli zasilacz ma oznaczenie 5 V i 70 A to oznacza, że przy 5 V można z niego maksymalnie pobrać 70 A. Ile zostanie pobrane to już zależy od tego co tam podłączysz.

BTW oczywiście możesz działać z takim projektem od razu, ale proponowałbym chociaż przewartować nasze kurs elektroniki - unikniesz ewentualnego uszkodzenia wielu elementów 😉 ➡ https://kurs.forbot.pl/elektronika
