Hej ho. Jako, że jestem nowy na forum na wstępie chciałbym się przywitać i podziękować za tak wspaniałą dawkę wiedzy, którą mogę nabywać dzięki m.in. kursom. Jestem w trakcie nauki programowania w Arduino, a moim celem jest stworzenie robota, który na początek będzie autonomicznie omijał przeszkody. Całość oparta na standardowym układzie:

1. Arduino UNO.
2. Sterownik silników L293D Arduino Shield 4 DC lub 2.
3. Sensor ultradźwiękowy HC-SR04.
4. 2x silnik modelarski TT (3-6V) , ew. (6-12V).
5. 1xSerwo SG90.

Problemem jest….. oczywiście układ zasilanie 😕 Głupio mi pytać o tak infantylne (dla zaawansowanych) zagadnienia ale zanim coś spalę to wolę się doszkolić.

Jako, że posiadam różne elementy z poprzednich moich projektów chciałbym je wykorzystać. Dlatego też moim pomysłem jest zasilenie ww. robota poprzez akumulator Li-Pol 3,7V (3500mAh) lub ogniwem 18650 (mogę dokupić) o analogicznym napięciu. W komplecie z przetwornicą napięcia STEP-UP TZT MT3608 oraz ładowarką TP4056 zaprojektowałem układ ładująco zasilający. I teraz pytanie jak to sensownie podpiąć do Arduino wyposażonego w  Sterownik silników L293D.

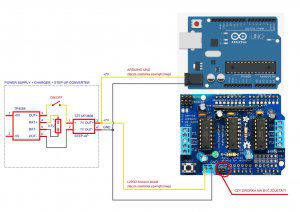

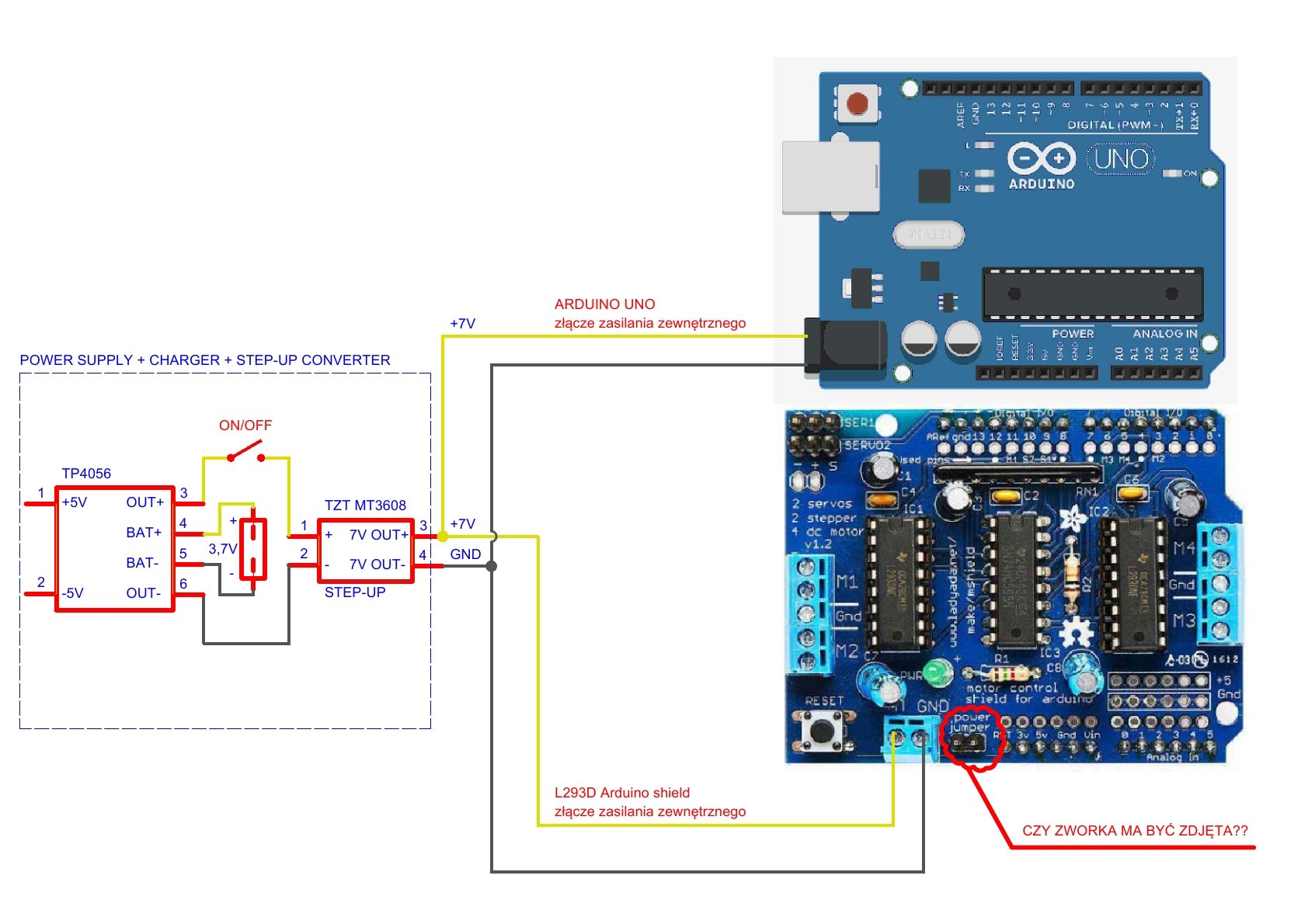

Schemat zasilania (przaśny ale pokazuje ideę):

O ile w przypadku robota „światłolub” opartego wyłącznie na L293D nie było problemów z takim zasilaniem (ładowanie i długa praca) to w przypadku Arduino nie jestem pewny i obawiam się resetowania mikrokontrolera.

Jest jeszcze kwestia zworki zasilania zewnętrznego na płytce ze sterownikiem. Czy powinna ona być zdjęta w moim przypadku czy nie? Przegrzebałem internet i projekty oparte na tym Shieldzie są ze sobą niespójne – raz jest założona, raz zdjęta.

Reasumując:

1. Czy podłączenie jak na „schemacie” jest poprawne?
2. Czy zworka ma być zdjęta dla takiego układu ? (mam mętlik)



Dziękuję bardzo za pomoc.

[Gieneq]

@Forseti Obawiam się że z jednego ogniwa to tego nie zasilisz. Zdecydowanie łatwiej będzie zrobić z 2 ogniw 5V dla zasilania części logicznej mikrokontrolera, a z całego napięcia akumulatorów zrobić zasilanie silników. Jeżeli napięcie 2 ogniw będzie za duże to zawsze możesz je zredukować PWM.

Ten sterownik silników ma spory spadek napięcia i ogólnie nie jest mistrzem wydajności, więc przy zasilaniu 5V i to jeszcze podbitego tanią przetwornicą, może to ledwo co działać.

Co do zworki to przydałby się schemat tej płytki.



[Forseti]

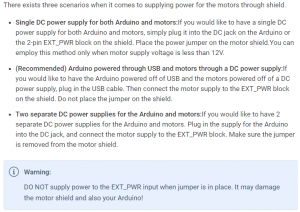

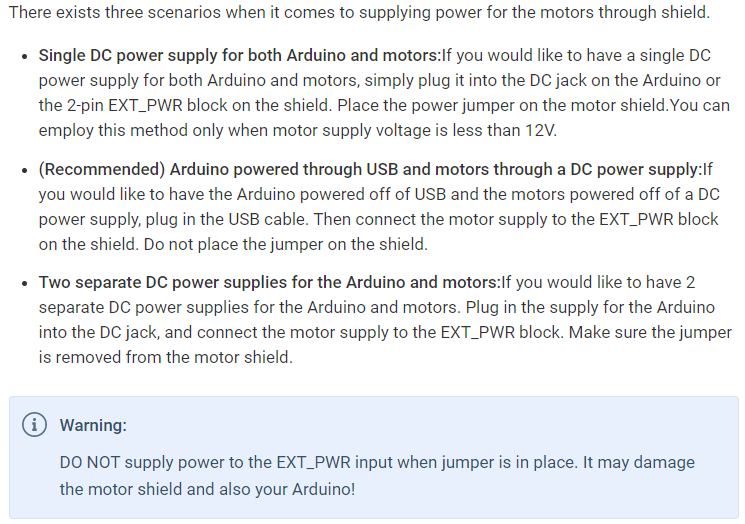

@Gieneq Dziękuję Ci za szybką reakcję. Przeanalizowałem różne strony i trafiłem na m.in. takie informacje: L293D Motor Driver shield

Z tego co rozumiem u mnie występuje zasadniczo opcja nr. 3 (najbliżej tego co chcę zrobić). Chcę zasilić niezależnie Arduino (logikę) przez złącze koncentryczne oraz Silniki (2xDC + Servo) ale z jednego źródła zasilania. Zatem czy powinienem podpiąć tak jak w zaproponowanym przeze mnie schemacie i odłączyć zworkę PWRJMP ?

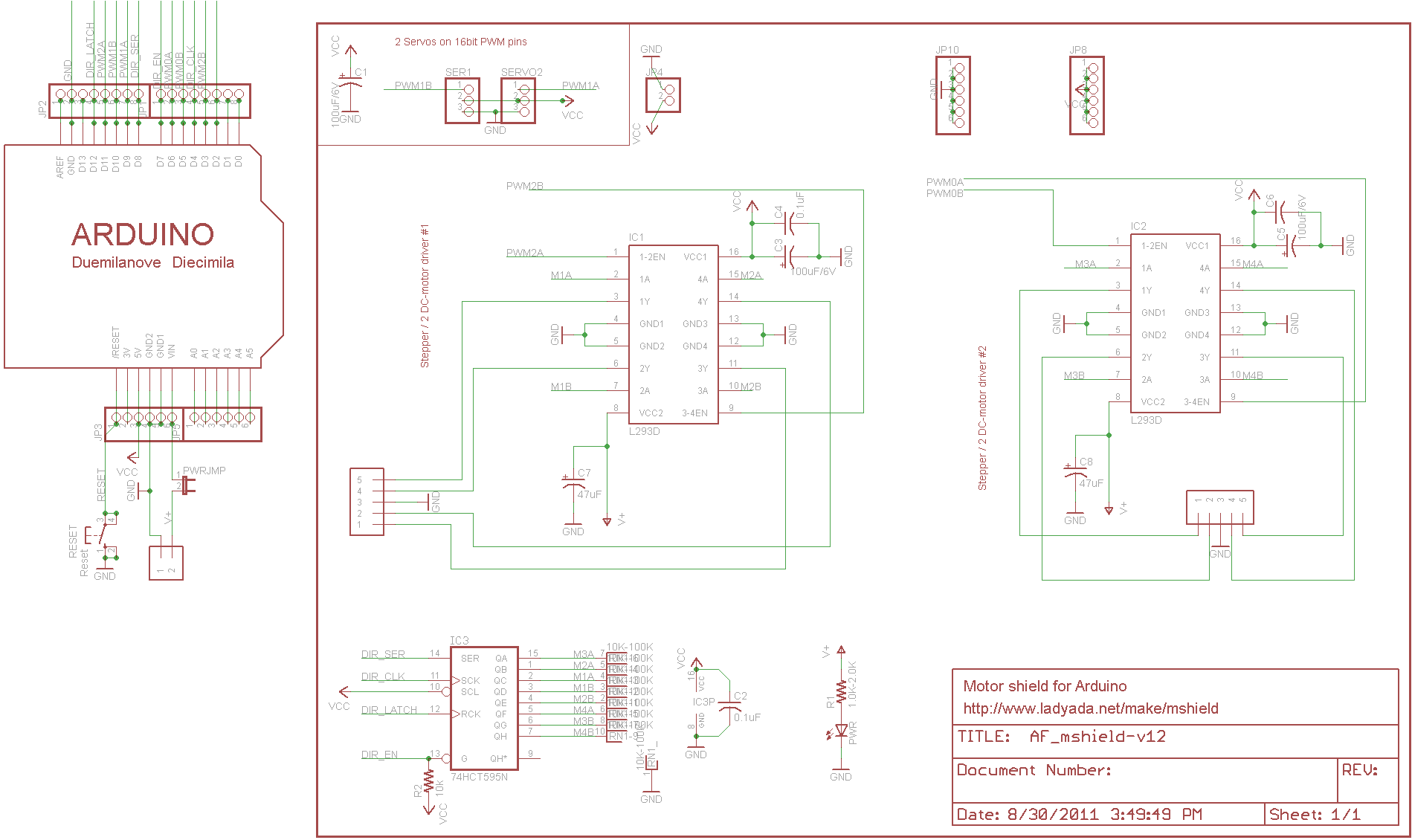

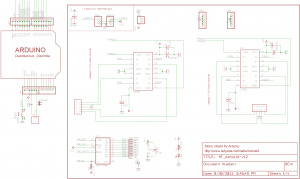

Jedyny sensowny schemat jaki znalazłem

W kwestii akumulatorów. Chęć zastosowania jednego ogniwa wynika z faktu posiadania takiego oraz ładowarki 1S-  mogę przetestować zawsze taki układ ale czy poprawnie wpinam zasilanie?

Inną opcją jest zastosowanie ładowarki BMS 2S (balanser) i montaż np 2x ogniwa 18650 3,7V - to bajka na inną okazję.

Jak wykonam elektronikę (i logikę) do robota to będę testował źródło zasilania z tych gratów, które mam - podzielę się spostrzeżeniami.

Czy wg. Ciebie mogę podłączyć zasilanie tak jak opisałem wyżej tj.  zasilić niezależnie Arduino (logikę) przez złącze koncentryczne oraz Silniki (2xDC + Servo) ale z jednego źródła zasilania?

Dziękuję za pomoc 🙂



Ps.

Kolega @Kubeck  w tym temacie zasila dwucelowe akumulatory z ładowarki dla 1S :) - ciekawostka 😄

Edytowano Marzec 22, 2021 przez Forseti

[Gieneq]

@Forseti Przy sterowaniu silnikami zaleca się separację części logicznej od zasilania silników. Może to być układ gdzie napięcie z silników trafia bezpośrednio na wejście mocy w sterowniku, ale też trafia na stabilizator zasilający mikrokontroler - ważne że jest ten stabilizator i kondensatory filtrujące.

Zastanawiam się tylko, bo albo nie widzę albo nie napisałeś czy używasz Arduino UNO. Bo jak piszesz o wejściach koncentrycznych to tam nie podłączysz ani 1 ani 2 ogniw. Wejście koncentryczne ma 2 kruczki:

• dioda zabezpieczająca robiąca spadek 0,7V (lepiej użyj pinu Arduino, bo tam diody nie ma 😉 )
• stabilizator nie jest LDO i ma pewnie z 1V spadku, więc 7V to jest takie napięcie że nie będzie problemów.

Dnia 22.03.2021 o 21:03, Forseti napisał:

Chęć zastosowania jednego ogniwa wynika z faktu posiadania takiego oraz ładowarki 1S

Więc to nie pociągnie 😞 Chyba że dasz jakąś przetwornicę step-up, te 5V dasz wtedy na Arduino i silniki ale... nieee to tak nie działa 😉
