Zasilacz warsztatowy ATX v.2.0


Mike84

Pomocna odpowiedź

Cześć, jak w tytule planuję jeszcze raz podjąć się próby przerobienia zasilacza komputerowego na warsztatowy : )

Założenia:

Po odpaleniu zasilania przyciskiem S2 Dioda LED powinna zasygnalizować podłączone zasilanie, jednocześnie w tym momencie odpala się wentylator. Po przełączeniu S1 zasilacz powinien podawać napięcia na wyjścia regulowane, robocze wyjście +5V, oraz gniazda USB. Pokrętła powinny regulować napięcie oraz prąd dostarczany przez przetwornice.

Model CAD:

LINK

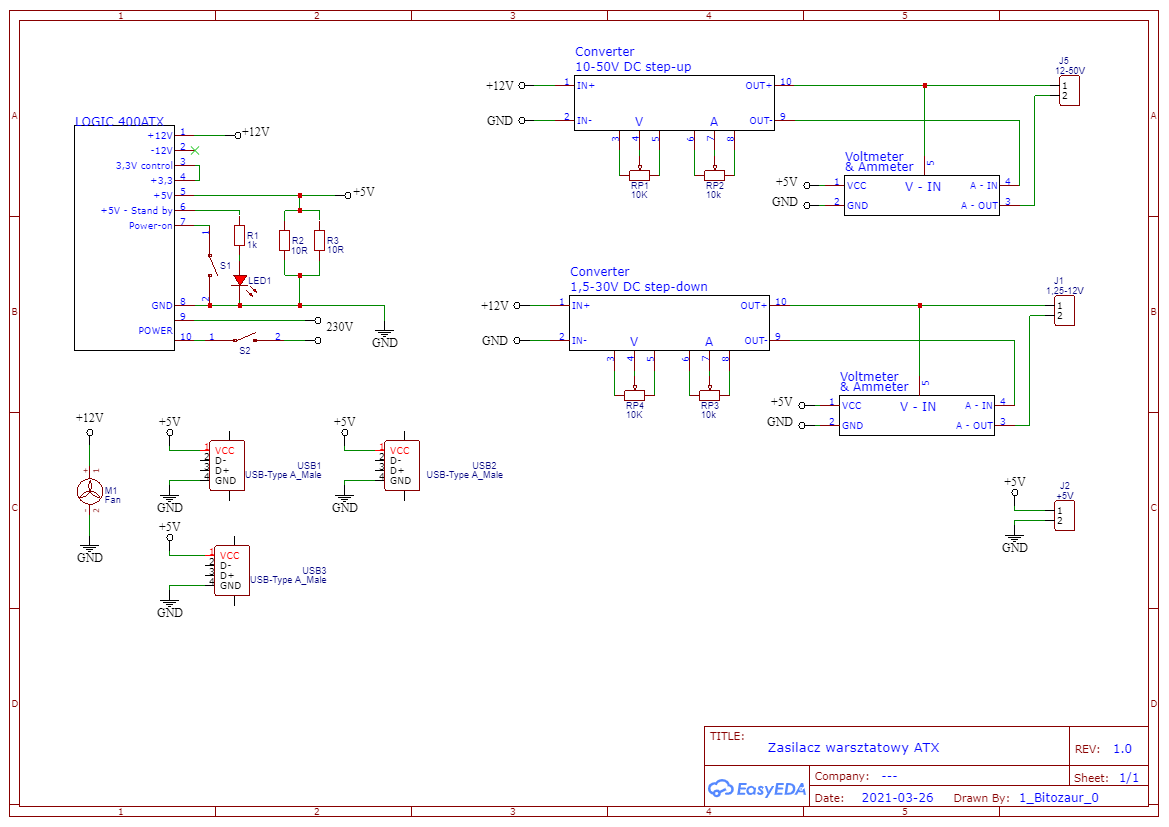

Schemat:

480678064_Schematic_Elektronika-ZasilaczATX_2021-03-26.thumb.png.3da40a8efff539cc6a1a87dd6b6d43c5.png

Dodatkowe informacje:

Planowo użyje takiej przetwornicy na jeden kanał: 1,25-35V DC step-down

Na drugi, na większe napięcia: 10-50V DC step-up

I takich wyświetlaczy: Cyfrowy woltomierz oraz amperomierz

Oraz co może warto jeszcze dodać, ten żółty klocek w modelu to transformator natężeniowy układu samego zasilacza, on jest przypinany tak luzem poza płytką. No i brakuję tam jeszcze modelu jednej przetwornicy, ale to wkrótce dodam.

Byłbym wdzięczny za weryfikacje oraz oczywiście porady : )
