Witajcie. Czasami wyświetlacz Micro:bit okazuje się dla nas za mały. Więc dzisiaj będzie jak podłączyć wyświetlacz LCD z modułem I2c do BBC Micro:bit. Potrzebujemy:

  • BBC Micro:bit
  • Adapter do płytki stykowej
  • Wyświetlacz LCD
  • Moduł I2c do LCD

Ten artykuł bierze udział w naszym konkursie! 🔥
Na zwycięzców czekają karty podarunkowe Allegro, m.in.: 2000 zł, 1000 zł i 500 zł.


Potrafisz napisać podobny poradnik? Opublikuj go na forum i zgłoś się do konkursu!
Czekamy na ciekawe teksty związane z elektroniką i programowaniem. Sprawdź szczegóły »

Podłączamy:

  • SCL do SCL
  • SDA do SDA
  • VCC do 3V3
  • GND do GND

Połączenie widać na zdjęciu:

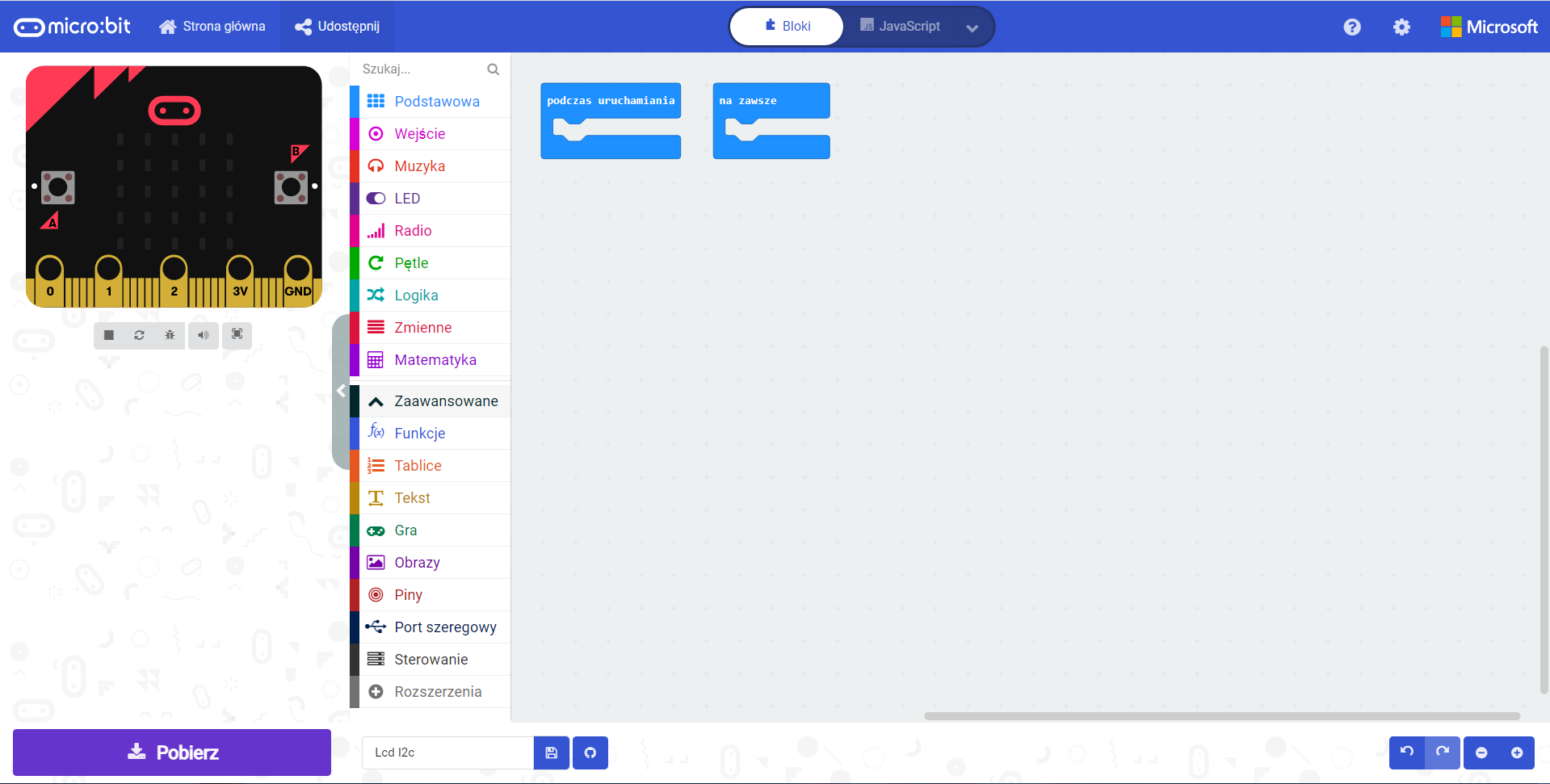

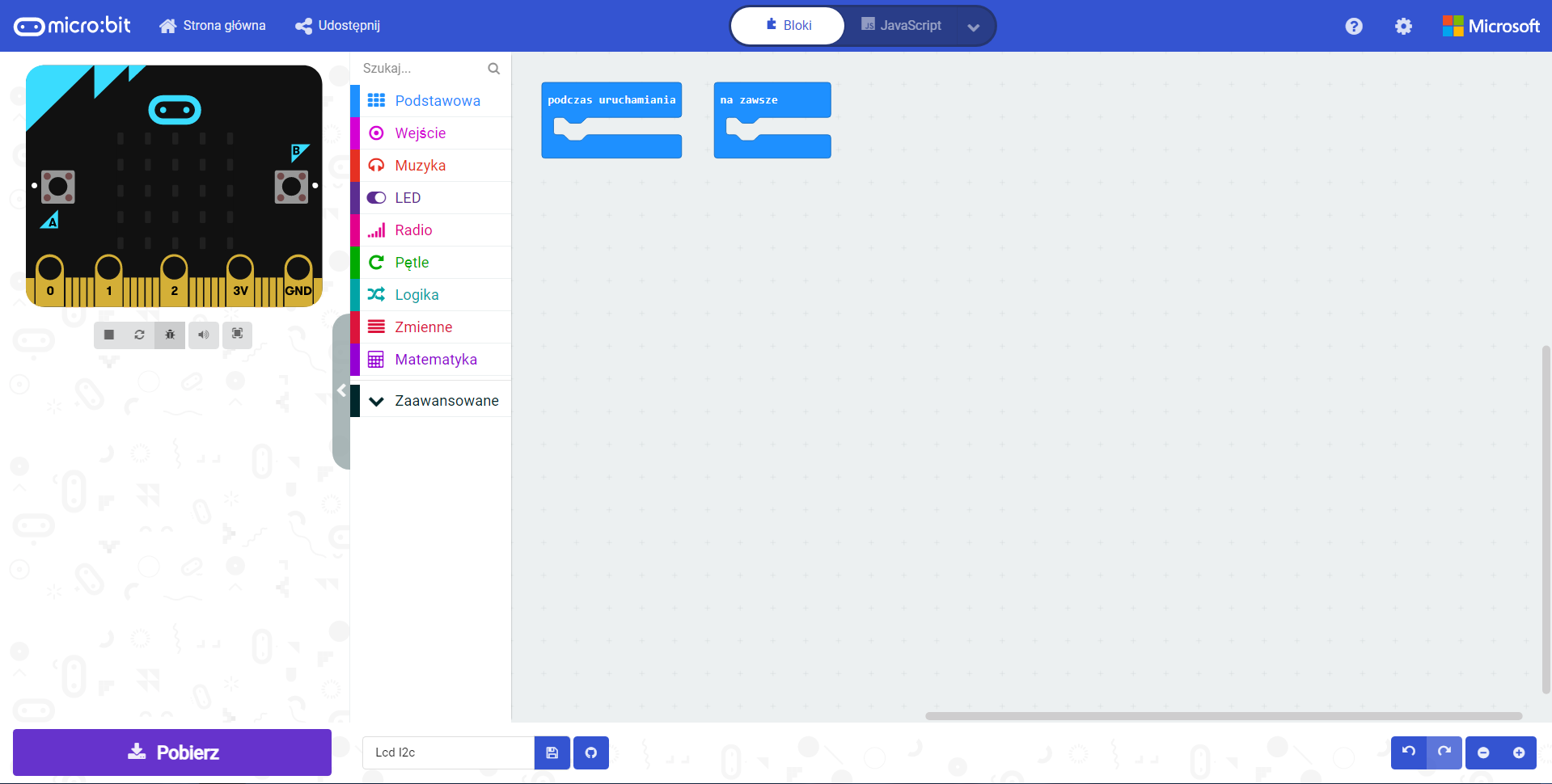

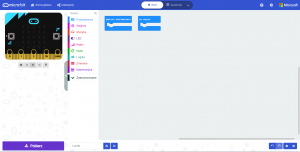

Otwieramy edytor Maker Code dla Micro:bit i tworzymy nowy projekt. Klikamy na Zaawansowane, następnie na Rozszerzenia.

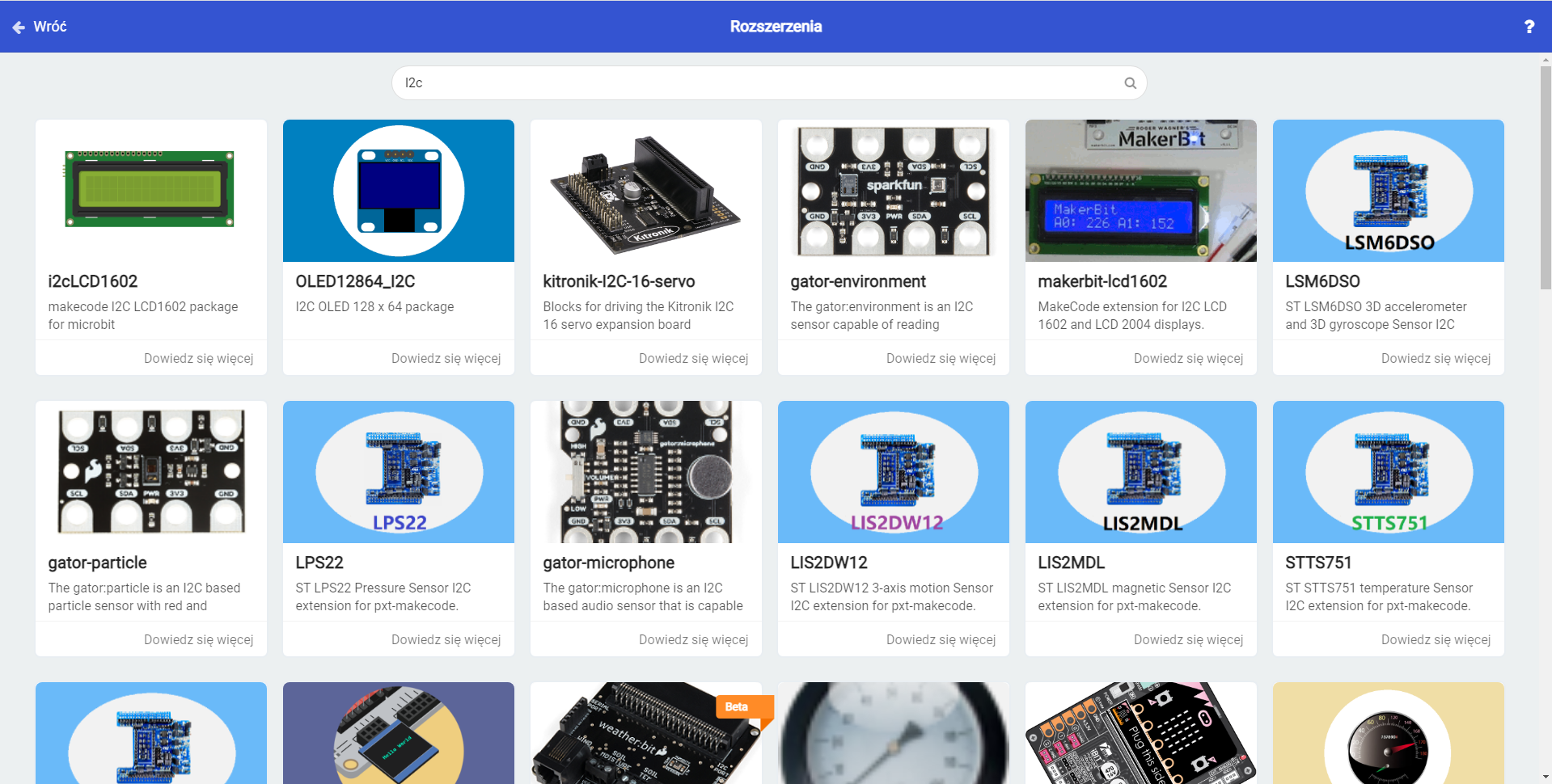

Wpisujemy "I2c" i naciskamy na "i2cLCD1602".

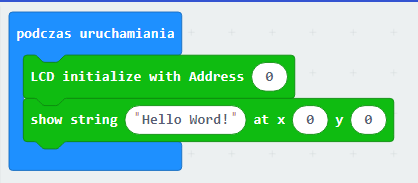

Teraz stworzymy pierwszy program. Znajdziemy bloki dla wyświetlacza w zakładce "I2C_LCD1602" Oto kod dla bloków:


Dla JavaScript:

I2C_LCD1602.LcdInit(0)
I2C_LCD1602.ShowString("Hello Word!", 0, 0)

Dla Python:

I2C_LCD1602.lcd_init(0)
I2C_LCD1602.show_string("Hello Word!", 0, 0)

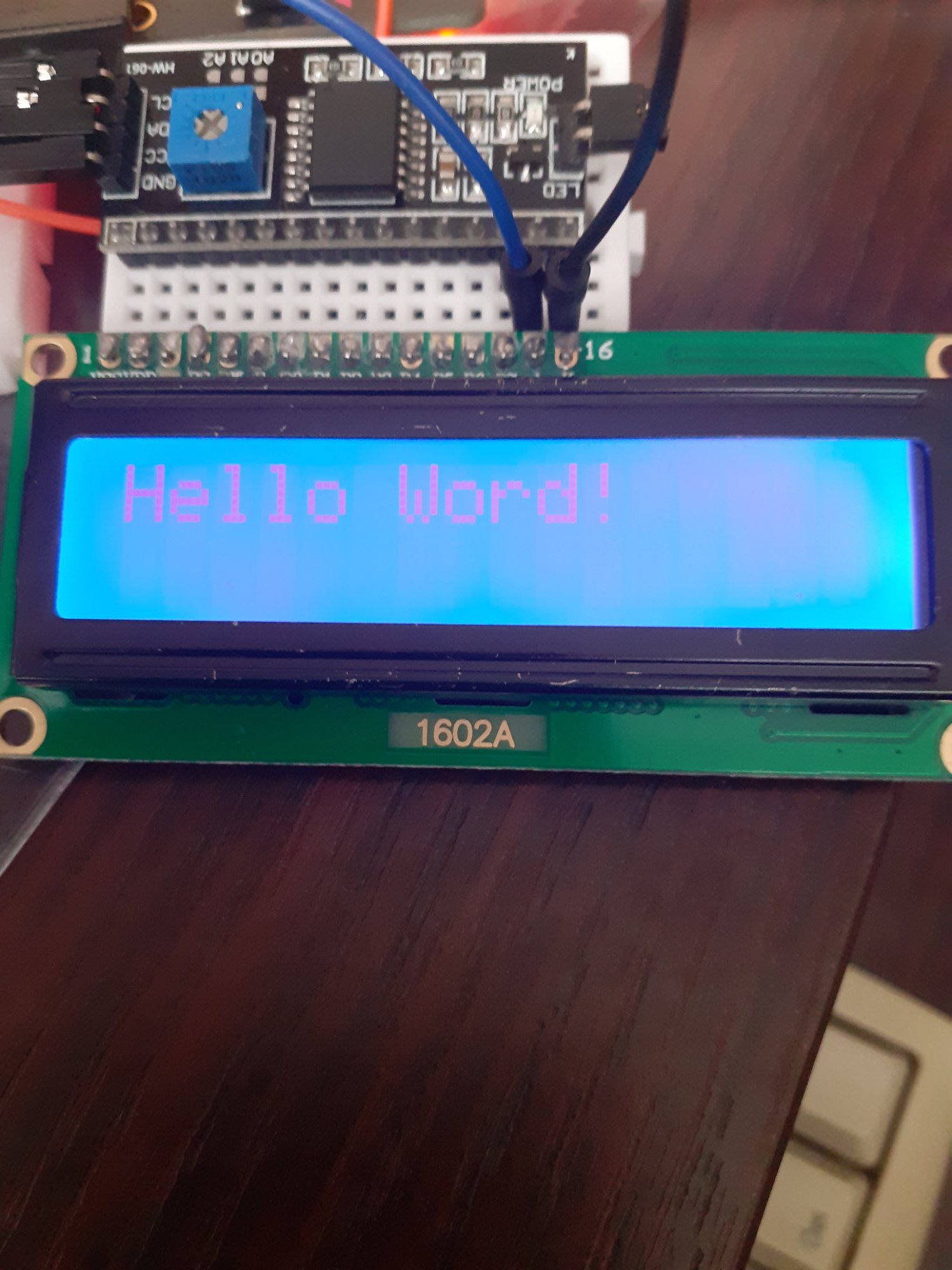

Wgrywamy program do Micro:bit. Oto działanie programu:


Teraz zmiemiamy "Hello Word!" na coś innego(nie używamy polskich znaków). Powinien wyświetlić się napisany przez nas napis.

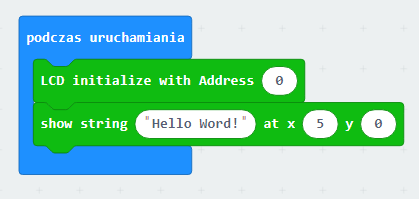

Teraz zmienimy położenie napisu. Oto kod dla bloków:


Dla JavaScript:

I2C_LCD1602.LcdInit(0)
I2C_LCD1602.ShowString("Hello Word!", 5, 0)

Dla Python:

I2C_LCD1602.lcd_init(0)
I2C_LCD1602.show_string("Hello Word!", 5, 0)

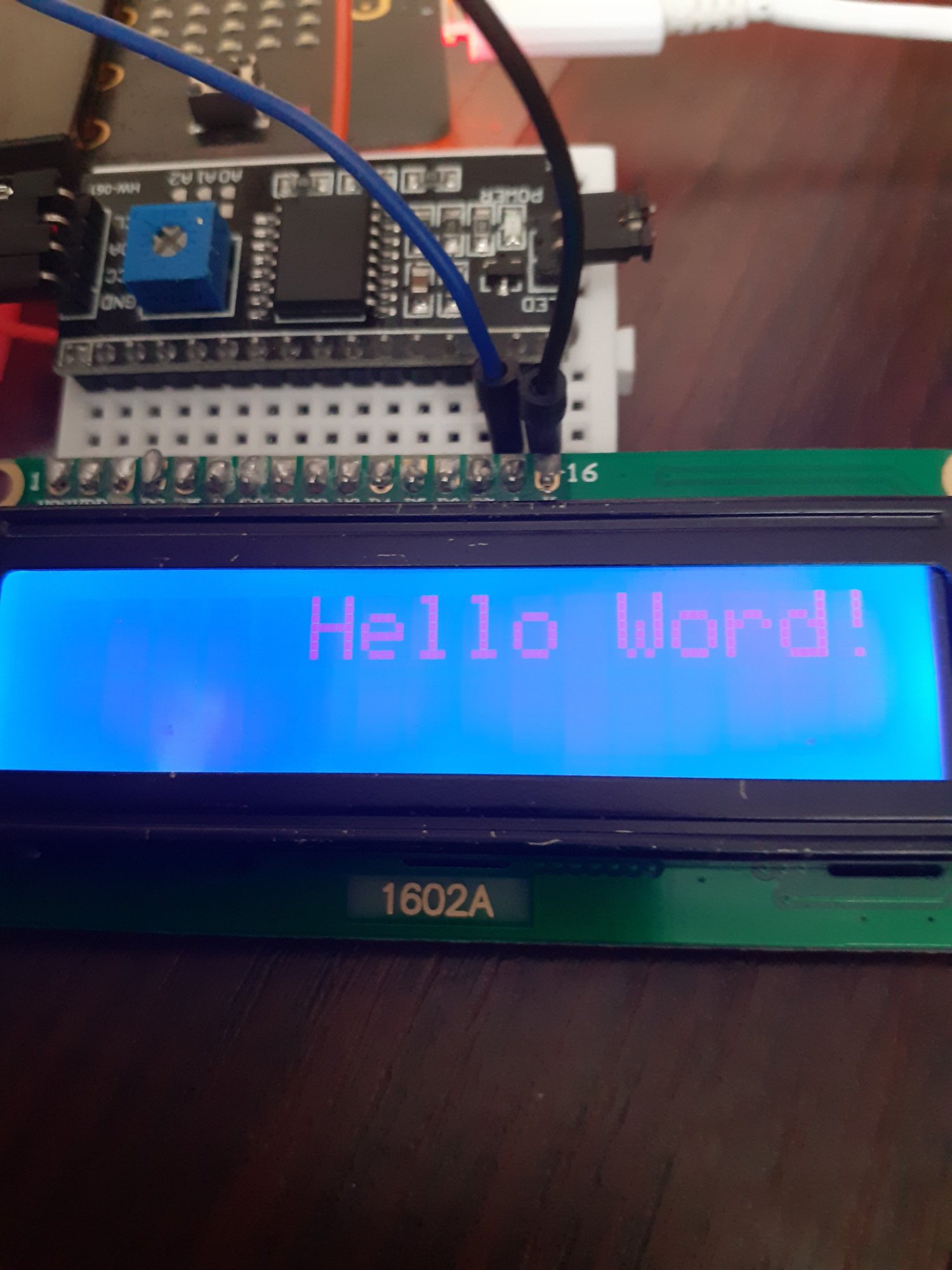

Wgrywamy program do Micro:bit. Oto działanie programu:


Wpisujemy teraz w pozycje y 1. Napis powinien być na dole.

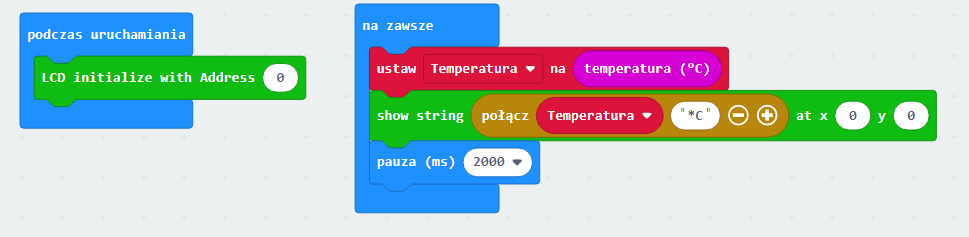

Teraz napiszemy ostatni program, który będzie pokazywać temperaturę co 2 sekundy. Oto kod dla bloków:


Dla JavaScript:

let Temperatura = 0
I2C_LCD1602.LcdInit(0)
basic.forever(function () {
    Temperatura = input.temperature()
    I2C_LCD1602.ShowString("" + Temperatura + "*C", 0, 0)
    basic.pause(2000)
})

Dla Python:

Temperatura = 0
I2C_LCD1602.lcd_init(0)

def on_forever():
    global Temperatura
    Temperatura = input.temperature()
    I2C_LCD1602.show_string("" + str(Temperatura) + "*C", 0, 0)
    basic.pause(2000)
basic.forever(on_forever)

Wgrywamy program do Micro:bit.

Czego się nauczyliśmy:

  • Podłączać Micro:bit do wyświetlacza z modułem I2c
  • Programować wyświetlacz z modułem I2c

Mam nadzieję, że wam się spodobało.
