Multiwibrator astabilny

[Krawi92]

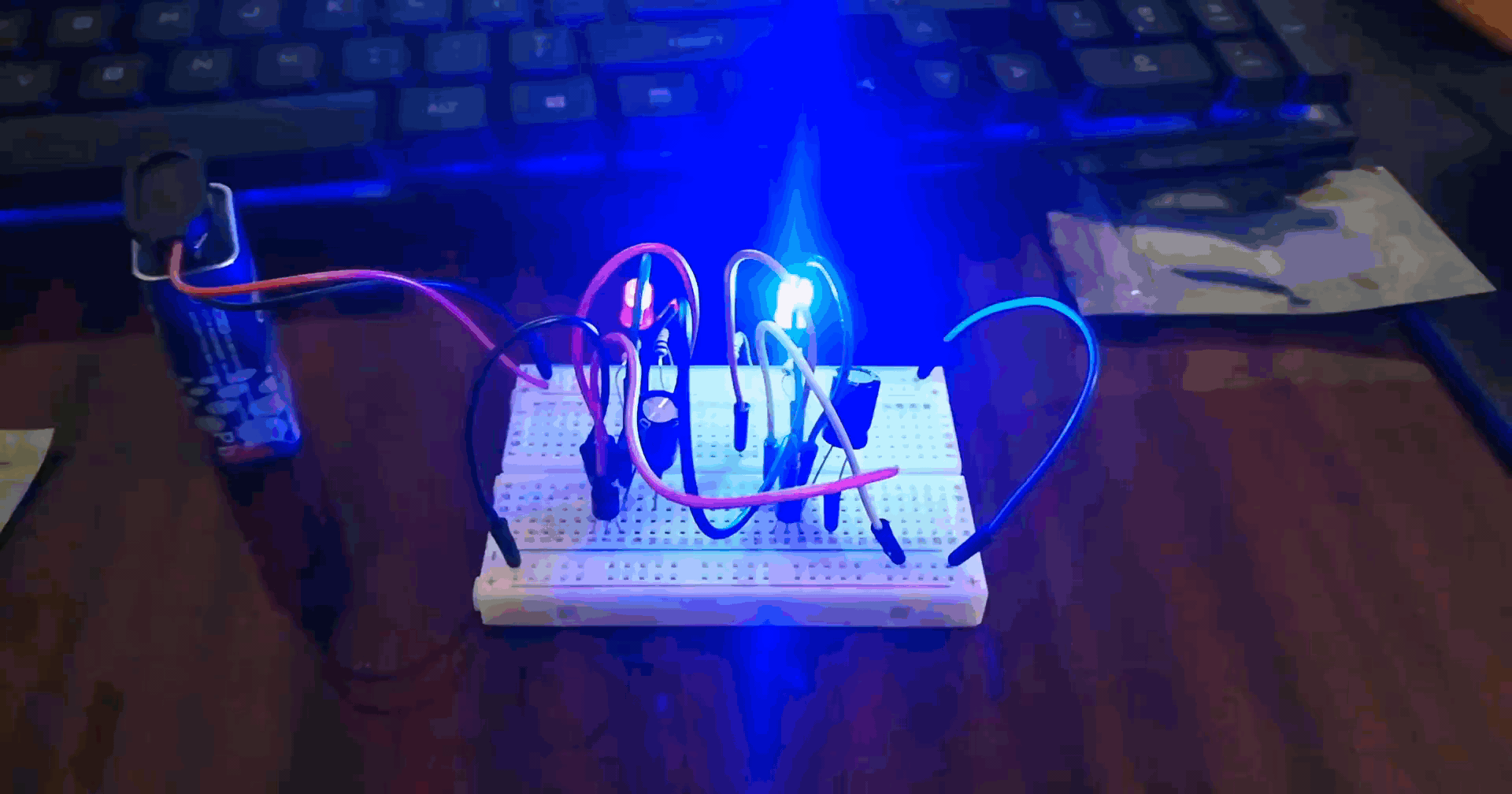

Hej, powtarzam sobie część kursu elektronice cz1 o tranzystorach i chcialem samemu na podstawie tylko schematu ideowego podlaczyc uklad tak, aby jak w kursie raz zapalala sie czerwona a raz niebieska dioda.Za pierwszym razem, Gdy podlaczalem zgodnie z przykladowego schematu montazu na plytce, wszystko dzialalo OK (troche mialem problem ogarnac, jak kondensatory podlaczyć) Dzis udalo mi sie to samemu wg schematu podlaczyc, ale efekt byl troszke inny ( tez fajny ). Czy ktoś wie, co zrobilem nie tak ? Nie moge do tego dojsc 😕





Edit: Częstotliwosc wlaczania sie zarowek zmniejszyla sie, gdy podlaczylem kondensator 1000uF. Jednak wczoraj dzialalo normalnie na 220uF 😛

Edytowano Kwiecień 4, 2021 przez Krawi92

[Gieneq]

@Krawi92 Ciężko coś doradzić, na nagraniu nie widać szczegółów, ale może masz podłączone złe rezystory. Schemat ideowy obrazuje ten sam układ co schemat montażowy. Sprawdź czy masz rezystory 10k i 1k - tam są różne kolory wiec może ze schematu montażowego odczytałeś że są te same np. 1k.

[Krawi92]

Hmm złożę dziś jeszcze raz i zobaczymy. Wrzucił bym zdjęcie tego na płytce, ale tam tyle kabli jest ze i tak to będzie mało czytelne 😉

[Krawi92]

Temat mysle do zamknięcia, dziś jeszcze raz wszystko zlozylem i działa tak jak prezentuje sie to na kursie tj, nie migaja tak szybko, tylko wygaszaja sie. Probowalem dojsc jak podlaczylem wtedy, ale nie wiem 🙂
