Fotorezystory - pomyłka w tekście?

[Majster_Luk]

Witam wszystkich 😉

Jestem początkujący ale zauważyłem pewien ,, zgrzyt"🤓

W podręczniku Forbota

,, Kurs elektroniki poziom ll"

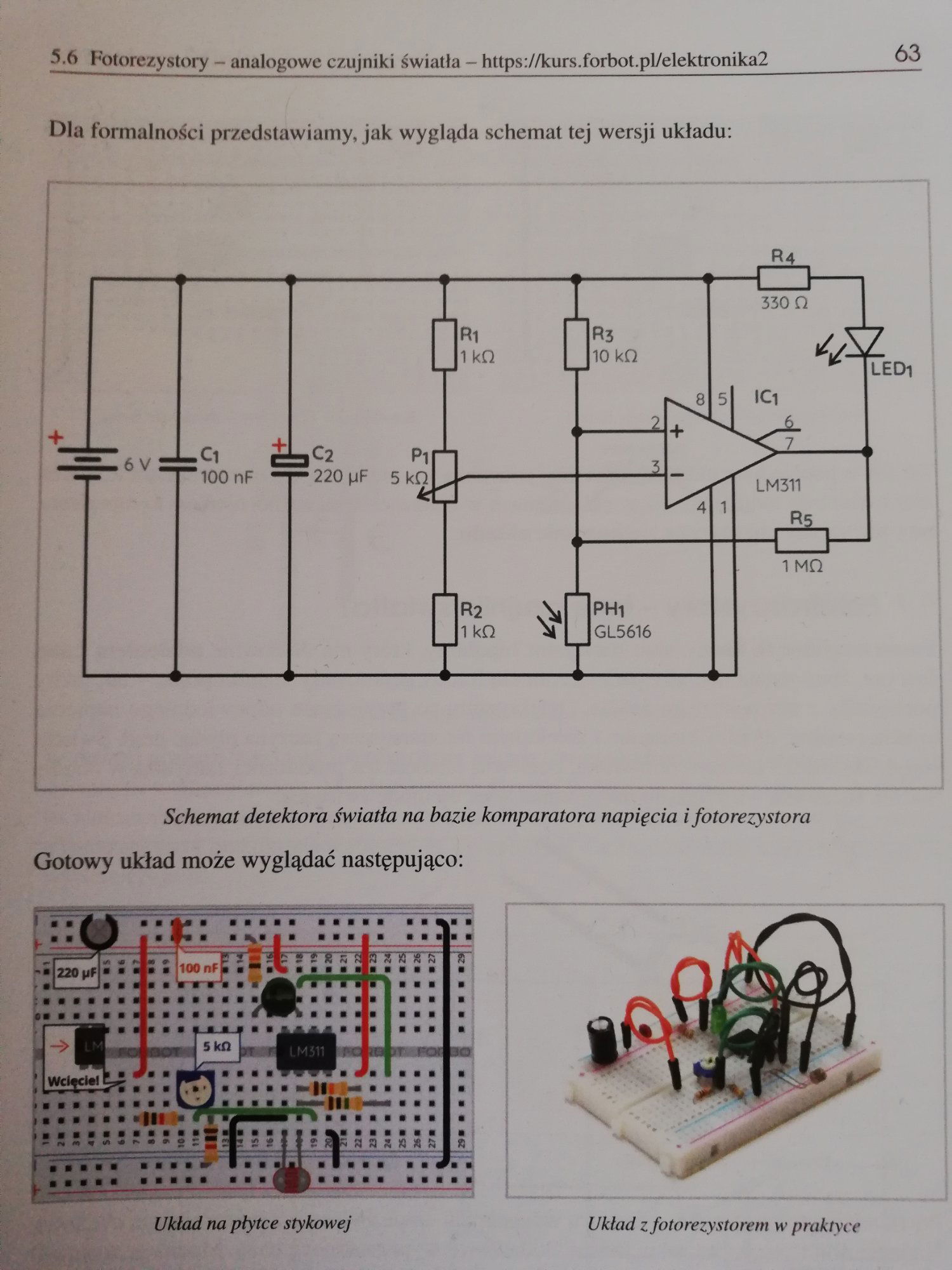

na stronie 63 ostatnie zdanie:

,,... Zbudowaliśmy więc prostą lampkę, która włącza się samoczynnie po zmroku!"

wskazuje na to że po zmroku nasza dioda powinna się zaświecić.

Układ zbudowany wg schematu na tej stronie działa zupełnie odwrotnie. Jednak aby działał " po zmroku" postanowiłem go troszkę zmienić.

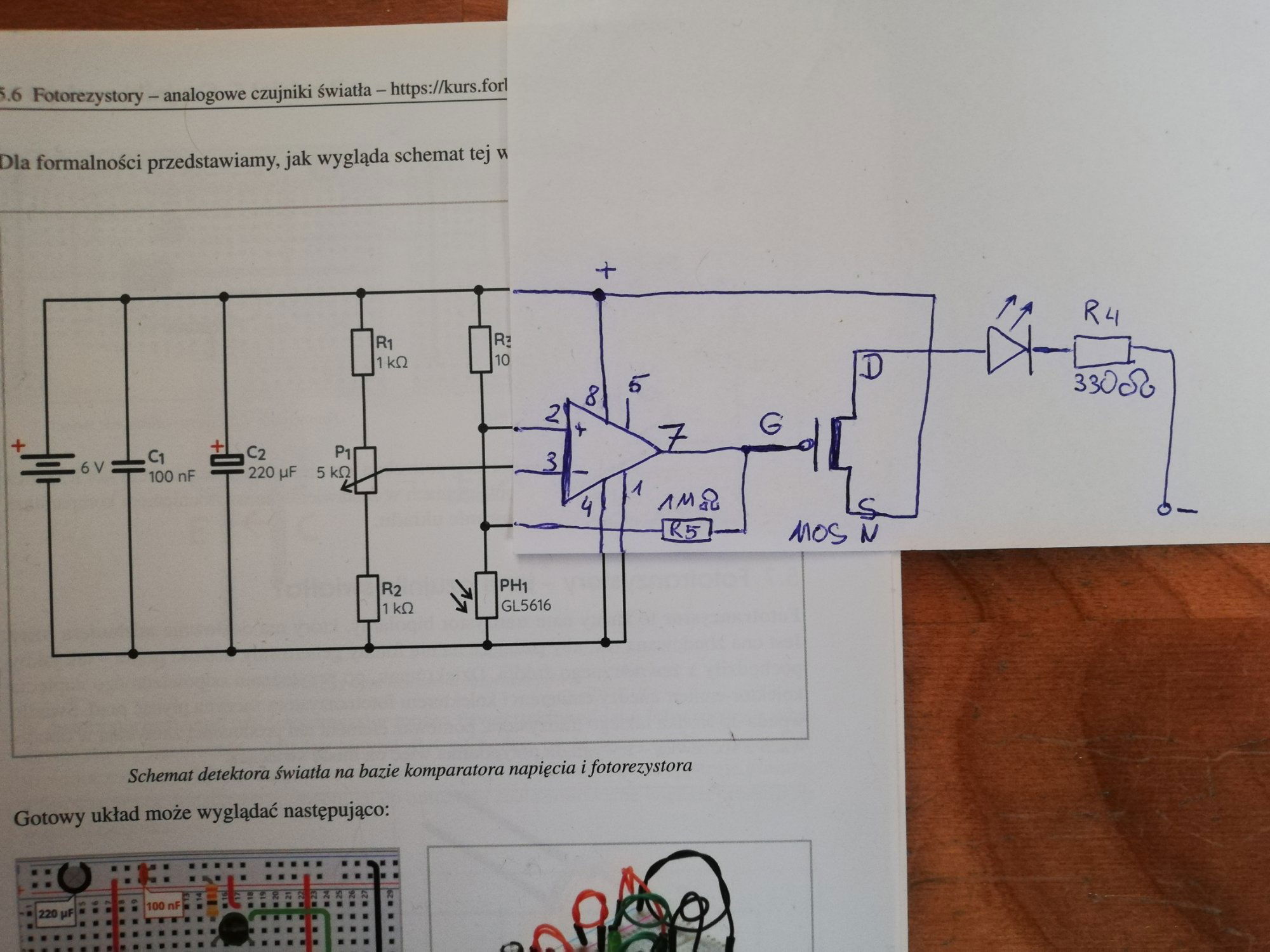

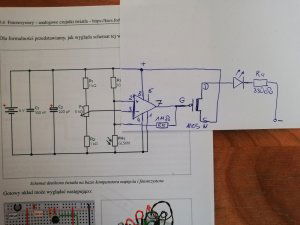

Powyżej oryginalny schemat, a poniżej proponowany przeze mnie:

Wybaczcie ale trochę źle rozplanowałem to na kartce papieru.

W moim rozwiązaniu do 7ej nóżki komparatora podłączamy gate tranzystora N-Mos BS170 (z kursu cz1), source do dodatniej szyny zasilania a drain do anody diody.

Do diody oczywiście rezystor (może być ten sam 330 omów) żeby się nie spaliła.

Teraz, kiedy fotorezystor znajdzie się  w ciemnym miejscu, to na wejściu niedwracajacym napięcie będzie wyższe niż na odwracającym. Wobec tego na wyjściu napięcie jest prawie 6V więc i na bramce tranzystora. Tranzystor zaczyna ,, przewodzic" i przez diodę płynie prąd.

Pomyślałem o mosfecie ponieważ jest on sterowany napięciowo i ,, nie zabraknie nam energii,,.

Natomiast ze względu na zasilanie układu z baterii i wiele rozgałęzień, prąd też będzie tracił na sile -

l prawo kirchoffa.

Jeżeli gdzieś popełniłem błąd w rozumowaniu to poprawcie proszę.

Układ z mosfetem zbudowałem i działa bez zarzutu. 👍

Pozdrawiam wszystkich. 😁



[Gieneq]

@Majster_Luk na stronie Botlandu masz podlinkowaną erratę do książki, opisano tam błędy, które znaleziono po publikacji wersji drukowanej. Jednym z nich jest to o czym piszesz.

Problem ten można też rozwiązać prościej - zamień wyprowadzenia + z - komparatora, lub zamień fotorezystor z R3 😉
