Sterowanie modułem przekaźników za pomocą RPI 3B+


ws89bdg

Pomocna odpowiedź

Witam, chciałbym wykonać projekt sterowania 16 kanałowym modułem przekaźnikowym, który na każdym wyjściu miałby 12v i prąd o wartości < 5A. Całość ma być sterowana za pomocą Raspberry PI 3 model B+/Python. Jestem osobą początkująca w tej dziedzinie, (zajmuję się raczej software) dlatego prosiłbym o poradę w sprawie doboru komponentów. W chwili obecnej zastanawiam się nad sposobem podłączenia RPI do takiego modułu przekaźników:
https://botland.com.pl/przekazniki/6941-modul-przekaznikow-16-kanalow-z-optoizolacja-styki-10a-250vac-cewka-12v.html

Czy wystarczy podpiąć 12v zasilanie do takiego przekaźnika, a do wejść przekaźnika podłączyć sygnał cyfrowy z GPIO RPI?
Biorę też pod uwagę możliwość sterowania przekaźnikami za pomocą tranzystorów mosfet w takiej konfiguracji:

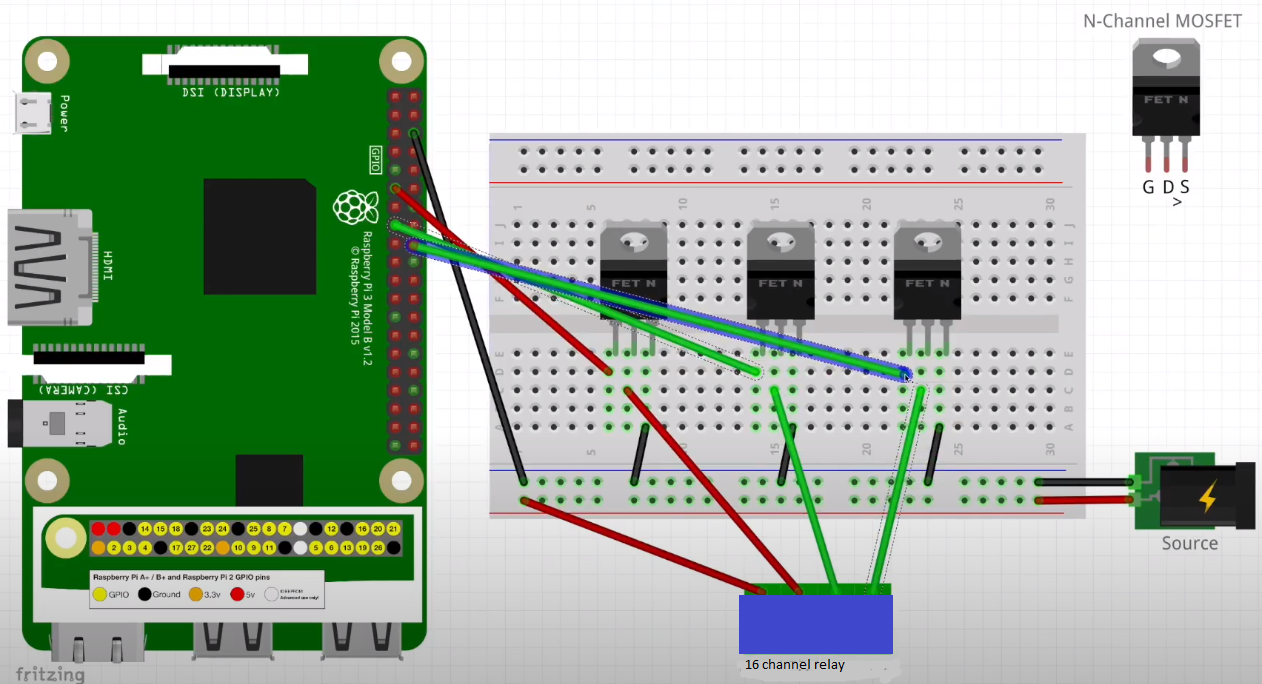

(rysunek przykładowy dlatego zawiera jedynie 3 tranzystory)

Wybrany tranzystor:

https://www.amazon.com/Jekewin-N-Channel-Power-Mosfet-220/dp/B071Z98SRG

Proszę o poradę, pozdrawiam.



Edytowano przez Gieneq
Drobne poprawki
Link do komentarza
Share on other sites

11 godzin temu, ws89bdg napisał:

Czy wystarczy podpiąć 12v zasilanie do takiego przekaźnika, a do wejść przekaźnika podłączyć sygnał cyfrowy z GPIO RPI?

Warto jeszcze podłączyć zasilanie optoizolatorów (5V). Żadne dodatkowe tranzystory nie są potrzebne - są już na płytce z przekaźnikami.

Tyle że 16 pinów GPIO... trochę dużo. Zastanów się nad czyms takim: https://botland.com.pl/ekspandery-wyprowadzen/2556-mcp23017-ekspander-wyprowadzen-i2c-16-kanalowy.html

Na Adafruit masz pełny tutorial jak to podłączyć.

  • Pomogłeś! 1
Link do komentarza
Share on other sites

Dziękuję za podpowiedź. Chciałbym zamówić dzisiaj komponenty, ale dalej jest parę niewiadomych z którymi potrzebuję pomocy.

Posiadam Raspberry PI 3 model B+ i zasilanie do niego, a zamierzam kupić :
2x https://botland.com.pl/przekazniki/3285-modul-przekaznikow-8-kanalow-z-optoizolacja-styki-10a-250vac-cewka-12v-niebieski.html
https://botland.com.pl/ekspandery-wyprowadzen/2556-mcp23017-ekspander-wyprowadzen-i2c-16-kanalowy.html
https://botland.com.pl/przewody-polaczeniowe/11913-przewody-polaczeniowe-zensko-zenskie-20cm-czerwone-100szt.html
https://botland.com.pl/plytki-stykowe/55-plytka-stykowa-830-otworow.html
Jako, że jest to mój pierwszy projekt to nie chcę kombinować na własną rękę z zasilaniem i przejściówkami i później zamawiać to czego mi brakuje, dlatego prosiłbym o pomoc w doborze zasilania i komponentów które przydałyby mi się w realizacji tego projektu.
Przy dwóch modułach przekaźnikowych wystarczy 1 zasilacz podłączony do płytki stykowej czy przydałyby się 2?
Znalazłem takie połączenie:
https://botland.com.pl/akcesoria-do-plytek-stykowych/1610-gniazdo-dc-25-55-do-prototypowej-plytki-stykowej.html
https://botland.com.pl/zasilacze-dogniazdkowe/15220-zasilacz-impulsowy-spotlux-a6012dsm-12v5a-wtyk-dc-5525mm.html
Czy to będzie odpowiednie do zasilania takiego układu?
Zostaje jeszcze zasilanie optoizolatorów (5V). Można je zasilać z RPI czy należałoby dobrać jakieś dodatkowe zasilanie?
Proszę o poradę, pozdrawiam

Link do komentarza
Share on other sites

2 minuty temu, ws89bdg napisał:

Przy dwóch modułach przekaźnikowych wystarczy 1 zasilacz podłączony do płytki stykowej czy przydałyby się 2?

Żadnej płytki stykowej po drodze przy zasilaniu. Lutownica do ręki!

Do zasilania cewek nie jest potrzebny tak mocny zasilacz - wszystkie załączone przekaźniki wezmą pół ampera a nie pięć. No - ale może się przydać potem.

Optoizolatory możesz spokojnie zasilać z pinu 5V RPi.

Pytanie: dlaczego koniecznie cewki na 12V?

  • Pomogłeś! 1
Link do komentarza
Share on other sites
