Układ sterowania na RPi


Jacki

Pomocna odpowiedź

59 minut temu, Jacki napisał:

Na pewno podzielę się z Wami informacjami o tej maszynie, ale na tą chwilę jestem na etapie wgrywania programu na malinkę. Ciekawe doświadczenie :).

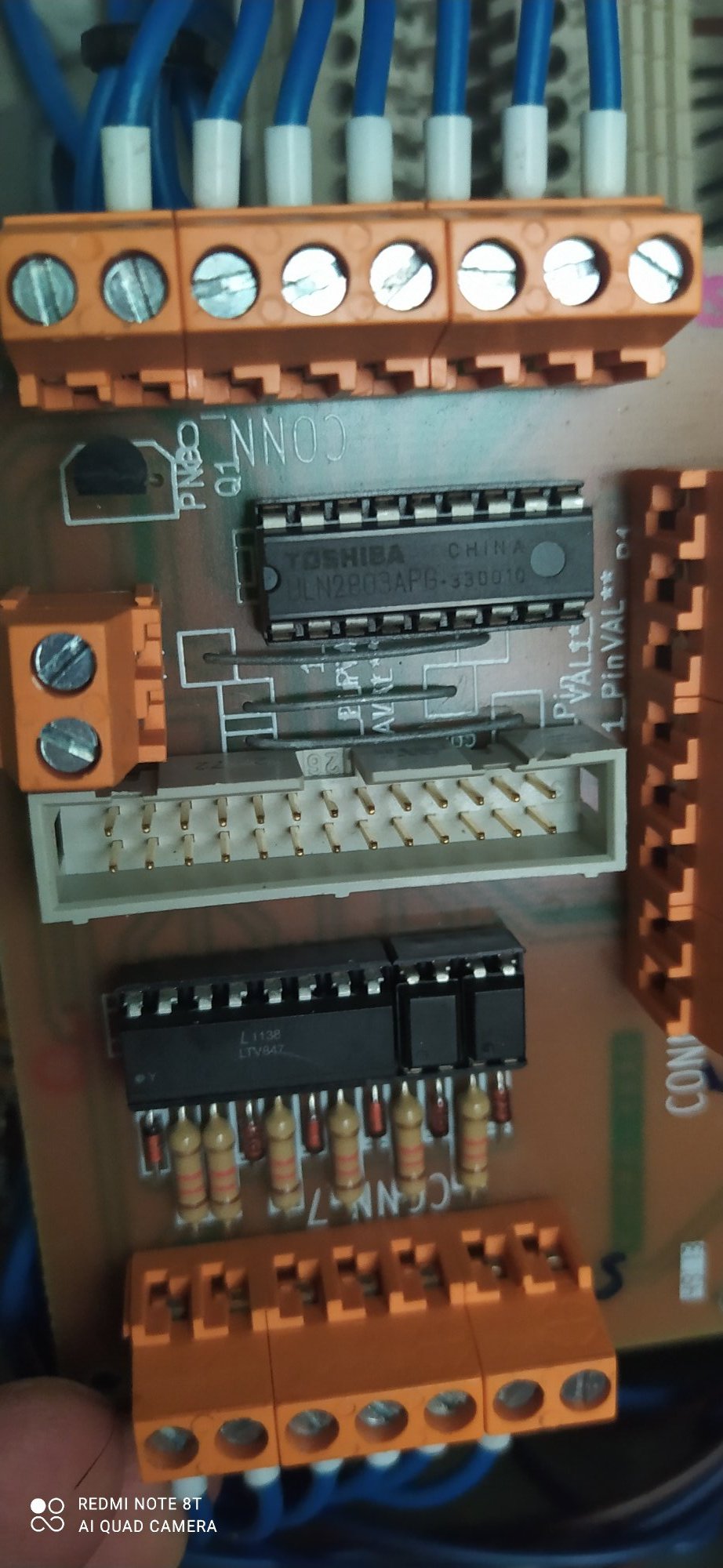

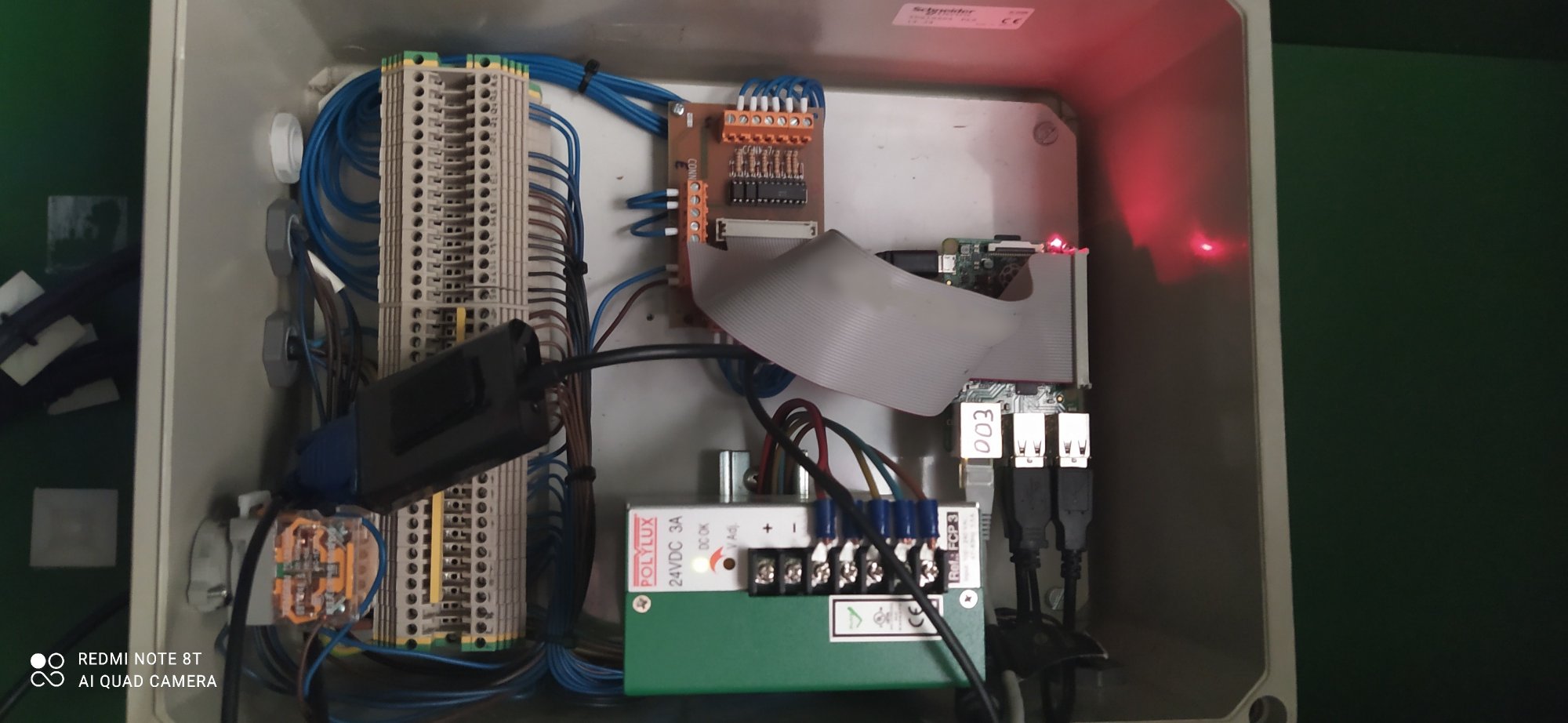

Na zdjęciu jest skrzynka, w której są??.  Bardzo proszę napiszcie co widzicie. Nadmienię, że maszynka posiada podłączonych kilka siłowników ciśnieniowych, czujniki optyczne, drukarkę, ekran i kompresor. W szczególności nie do końca jestem pewny co to za płytka u góry po środku?


Link do komentarza
Share on other sites



Wydzieliłem do nowego tematu.

Tak patrząc na tę płytkę widać układy z 4 nóżkami - na najpewniej jest optoizolacja, pewnie dalej są przekaźniki i coś z napięciem dużo wyższym od tego ze steronika.

Mógłbyś zrobić zdjęcie tych układów scalonych lub spisać ich nazwy?

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Dnia 23.09.2021 o 15:22, Gieneq napisał:



Wydzieliłem do nowego tematu.

Tak patrząc na tę płytkę widać układy z 4 nóżkami - na najpewniej jest optoizolacja, pewnie dalej są przekaźniki i coś z napięciem dużo wyższym od tego ze steronika.

Mógłbyś zrobić zdjęcie tych układów scalonych lub spisać ich nazwy?





Link do komentarza
Share on other sites

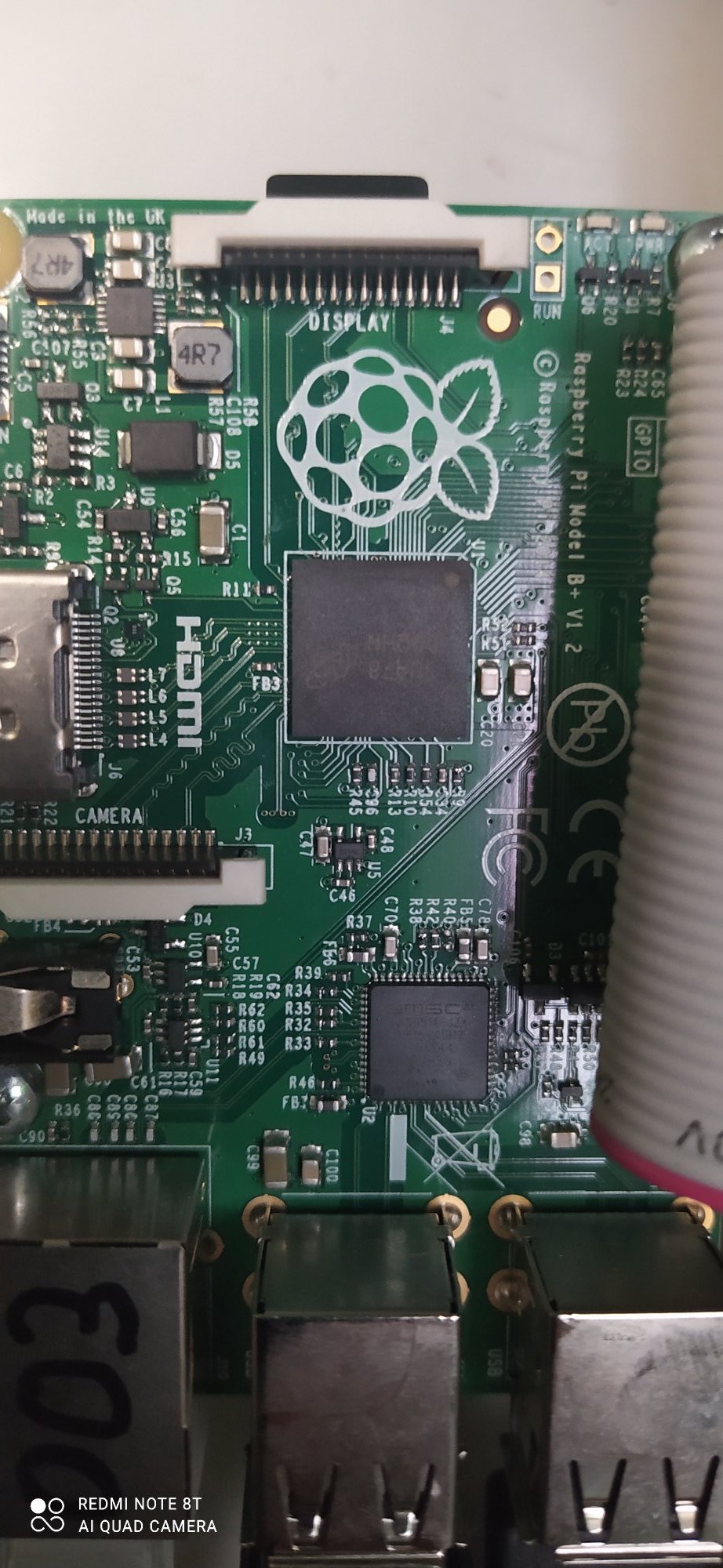

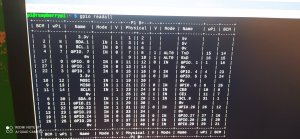

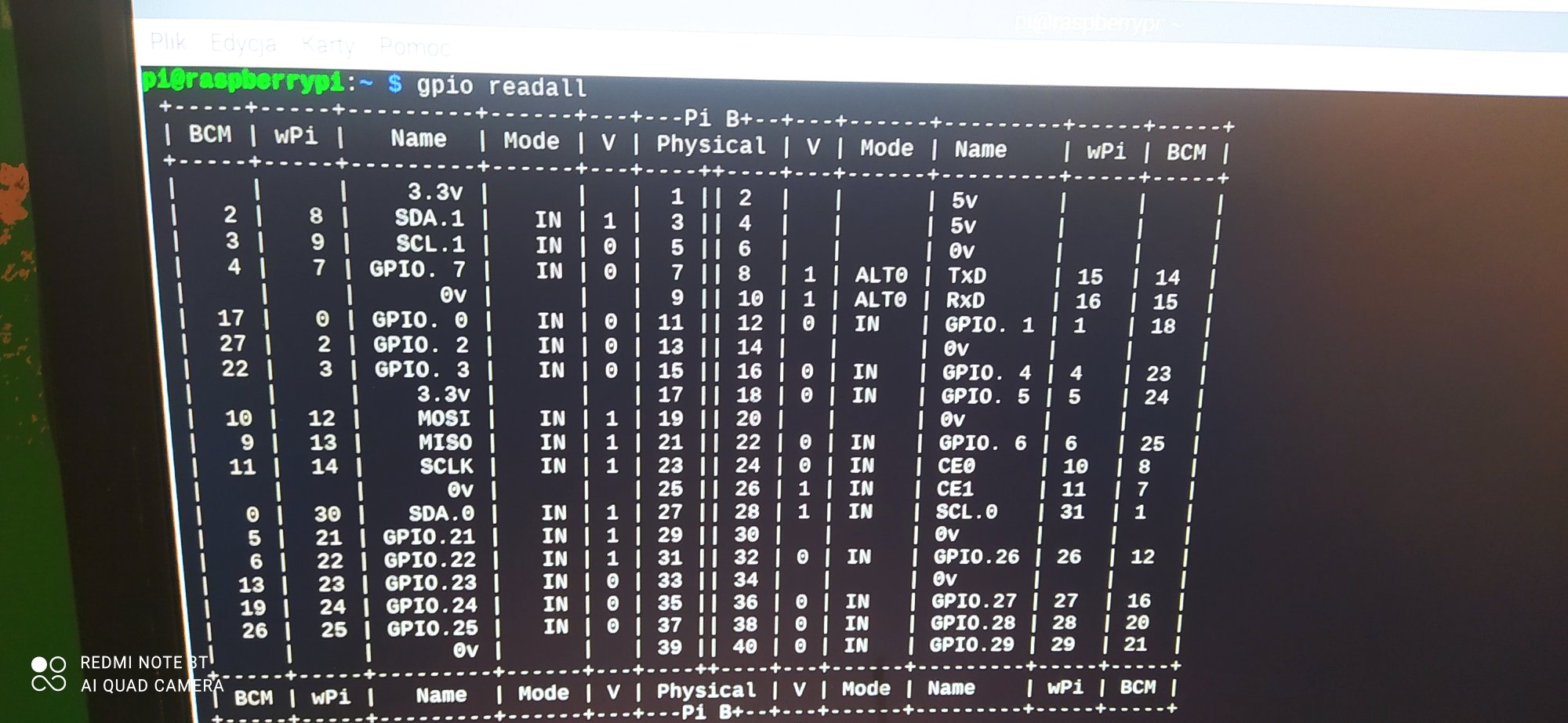

Wgrałem na SD Program Raspberry Pi OS z pulpitem i zalecanym oprogramowaniem, kartę wsadziłem do malinki, odpaliłem. GIPO pokazuje, jak na zdjęciu.

Maszyna posiada podłączone urządzenia:

1) 3 siłowniki ciśnieniowe CHNT ( NMAL20X100-U)

2)  2 siłowniki ciśnieniowe CHNT  ( NCS63X125)

3) 2 czujniki optyczne

4) 2 czujniki statyczne

Oczywiście jeszcze kompresor i cała instalacja podłączeniowa do słowników.

Działanie maszyny:

Po wciśnięciu załącznika (zielony)  siłownik (CHNT ( NMAL20X100-U) otwiera klapę wejścia do płyty, po położeniu materiału na płytę, czujniki optyczne rozpoznają rodzaj materiału, jeden siłownik zmienia pozycją (zgodnie z odczytem)wybierając właściwy kontener, materiał jest przekazany do gniazda zgniatania, gdzie kolejny czujnik odczytuje (materiał w gnieździe) w tym momencie włączają się dwa siłowniki CHNT  ( NCS63X125) , kiedy przesunięte ramię siłowników dotrze do kolejnego czujnika, następuje praca powrotu siłownika oraz otwarcie przez kolejny siłownik klapy wlotowej do kontenera. Po kolejnym wciśnięciu załącznika (zielony) siłownik (CHNT ( NMAL20X100-U) zamyka klapę wejścia do płyty.

Tam powinna wyglądać praca tej maszynki.

Czy i w jaki sposób można sprawdzić do jakiego pinu podłączone są urządzenia?

Link do komentarza
Share on other sites

23 godziny temu, Jacki napisał:

Czy i w jaki sposób można sprawdzić do jakiego pinu podłączone są urządzenia?

Tu akurat najłatwiej wziąć miernik i sprawdzić ciągłość połączeń (oczywiście przy wyłączonym zasilaniu). Z tego uda Ci się odtworzyć schemat urzązenia.

Link do komentarza
Share on other sites
