Prośba o wyjaśnienie zachowania układu


Pomocna odpowiedź

Witam wszystkich,

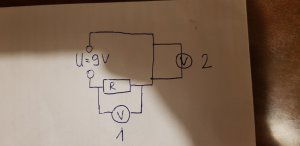

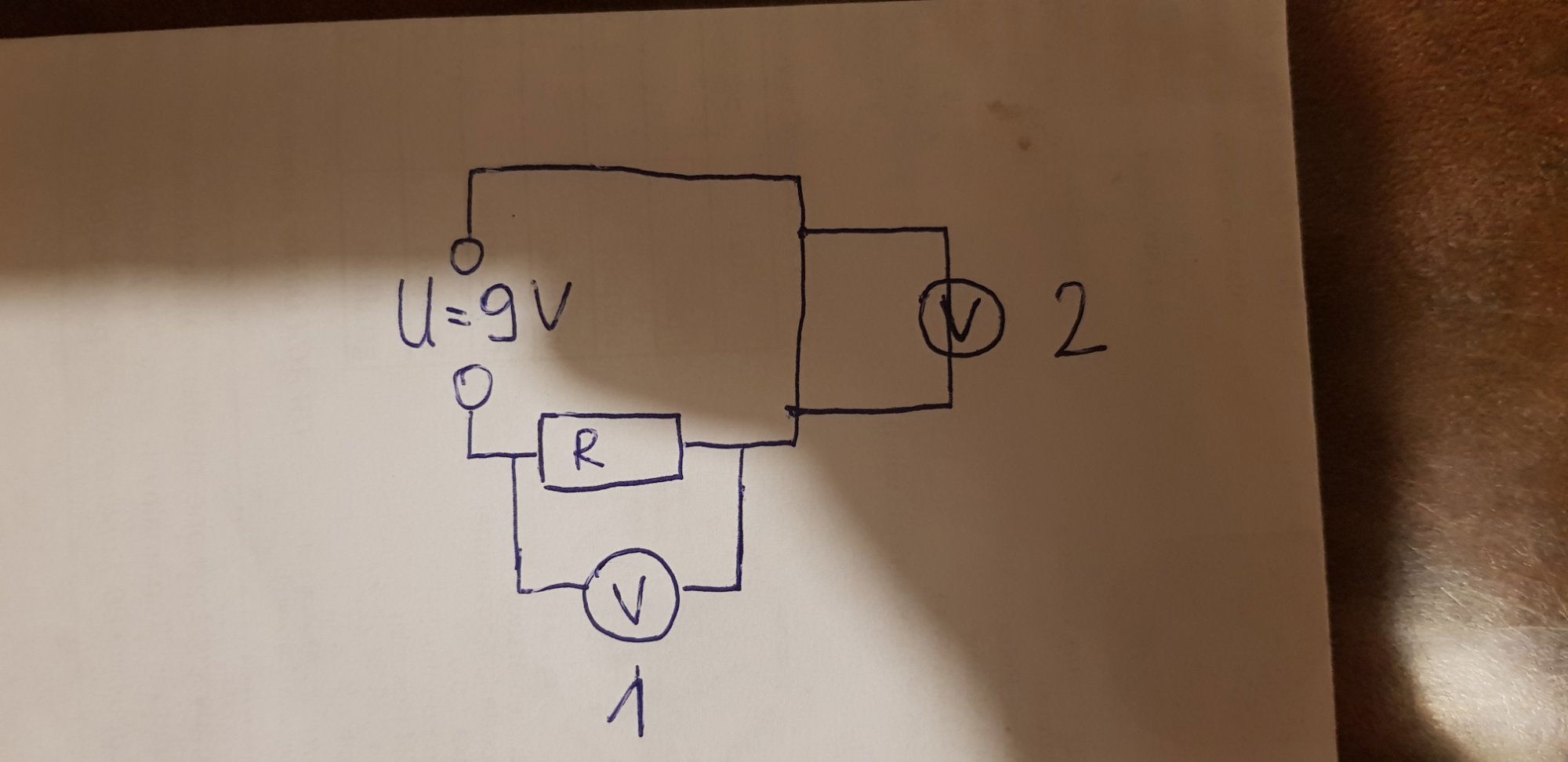

chciałem pogłębić wiedzę w zakresie elektroniki i zbudowałem prosty układ tak jak na zdjęciu.



Napięcie na woltomierzu nr 1 wynosi ok 9V co jest zrozumiałe,

Ale na 2 wynosi 0, czego nie mogę zrozumieć.

To znaczy że pod nr 2 wcale nie płynie prąd?


Edytowano przez przemorog01
Link to post
Share on other sites
19 godzin temu, przemorog01 napisał:

To znaczy że pod nr 2 wcale nie płynie prąd?

Prad plynie, ale w taki sposob ani pradu ani napiecia nie zmierzysz...w przypadku 1 napiecie zmierzysz bo rezystor jakby oddziela + od - a w 2 juz nic nie zmierzysz...

Link to post
Share on other sites

a co w przypadku gdyby nie było rezystora, napięcie na woltomierzu nie powinno wynosić 9V? Jak przyłożę sondy do biegunów baterii to mam 9V ale gdy zrobię sobie taki obwód bez żadnych elementów tylko z samą baterią i zworkami i do zworek przyłożę sondy to woltomierz wskazuje małe napięcie, praktycznie bliskie zeru. W tym przypadku też nie powinno się tak mierzyć, czy jest inny powód takiego wyniku?

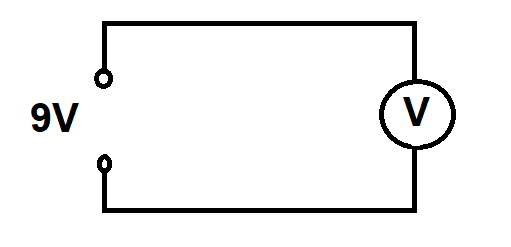

Mam na myśli taki obwód:


Link to post
Share on other sites
8 minut temu, przemorog01 napisał:

a co w przypadku gdyby nie było rezystora, napięcie na woltomierzu nie powinno wynosić 9V?

Wedlug schmetu powyzej to nie...gdybys polaczyl to bez rezystora to zrobisz najzwyczajniejsze zwarcie...co do rysunku z ostatniego posta to napiecie bedzie rowne napieciu baterii..poprostu to taki schemat jak bys przylozyl sondy do dwoch biegunow baterii

  • Pomogłeś! 1
Link to post
Share on other sites
