schemat atmega328p + ch340G

[pawel296]

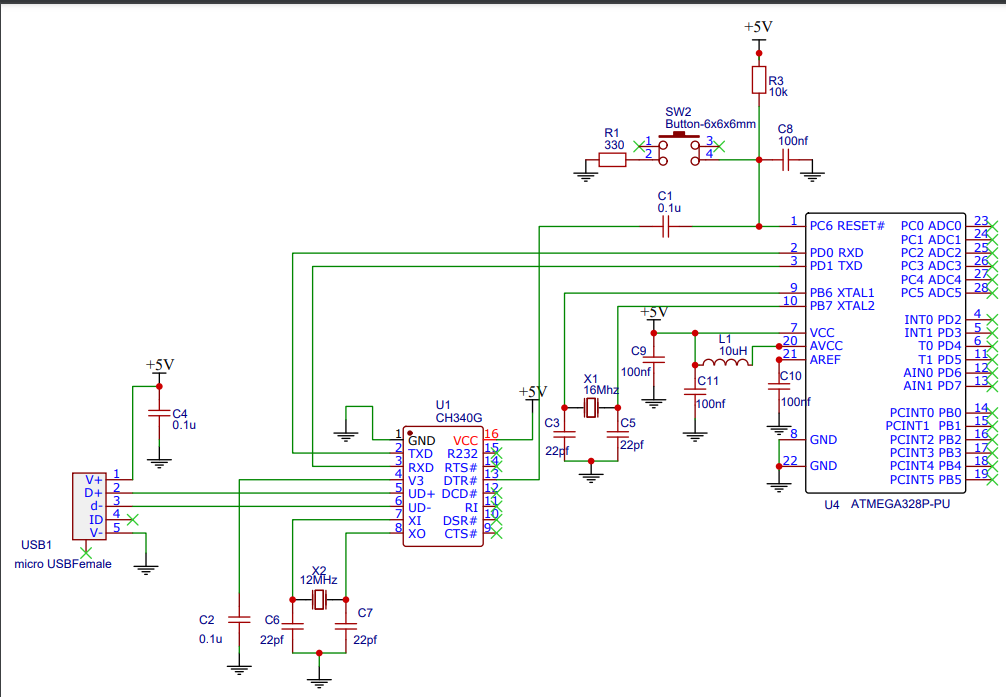

Schematic_schemat ch340g atmega328p_2021-10-13 (1).pdf

Proszę o sprawdzenie schematu. Układ będzie zasilany 5V z zewnętrznego AMS1117 5V

Edytowano Październik 14, 2021 przez Gieneq
Wrzucam screenshot z PDF - jest to na tyle prosta grafika, że lepiej osadzić ją w ten sposób

[H1M4W4R1]

CH340G: brak kondensatora 4.7uF na linii 3.3V, brak kondensatora 100nF na linii VCC

Reszta > raczej < OK, ale osobiście nie używam DTR to się nie wypowiem.
