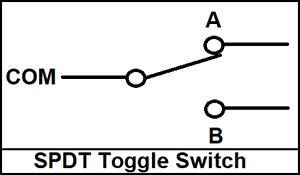

RedBoy Napisano Październik 26, 2021 Udostępnij Napisano Październik 26, 2021 Witam, potrzebuję dowiedzieć się ja dorobić ledy informujące które źródło jest włączone. Pod pin COM podłączona jest atmega a pod Piny A i B źródła zasilania. Chcę dorobić LEDy tak aby pokazywały który pin A czy B zasila układ. Z góry dziękuje za pomoc. Link do komentarza Share on other sites More sharing options...
_LM_ Październik 26, 2021 Udostępnij Październik 26, 2021 W jaki sposób jest podłączony com? Do masy czy do plusa? Link do komentarza Share on other sites More sharing options...
RedBoy Październik 26, 2021 Autor tematu Udostępnij Październik 26, 2021 Do plusa. Link do komentarza Share on other sites More sharing options...

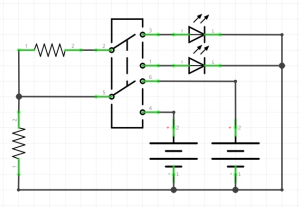

deshipu Październik 26, 2021 Udostępnij Październik 26, 2021 (edytowany) Nie przychodzi mi do głowy nic, co nie wymagałoby wstawienia czegoś w szereg z zasilaniem — a nie wiem jakie masz tam wymagania. Ale jeśli masz przełącznik DPDT, to... Edytowano Październik 26, 2021 przez deshipu oczywiście źle obróciłem diody Link do komentarza Share on other sites More sharing options...
