Ustawienia oscyloskopu Rigol DS1054 ? potrzebuje korepetycji


majster1983

Pomocna odpowiedź

Witam serdecznie,
proszę o pomoc w ustawieniu oscyloskopu w celu sprawdzenia kwarcu w telefonie. Szukam korepetycji za które zapłacę bo mam kilka pytań innych.

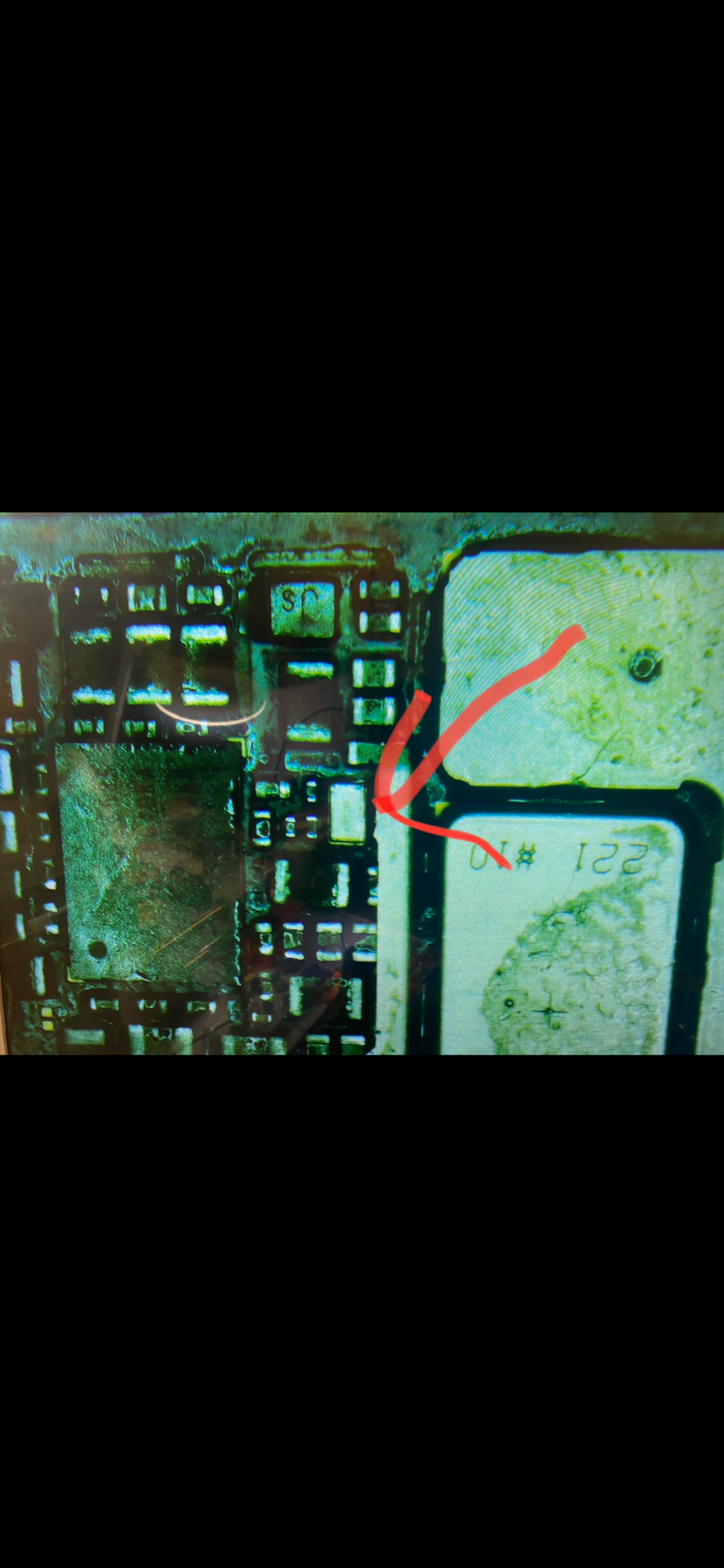

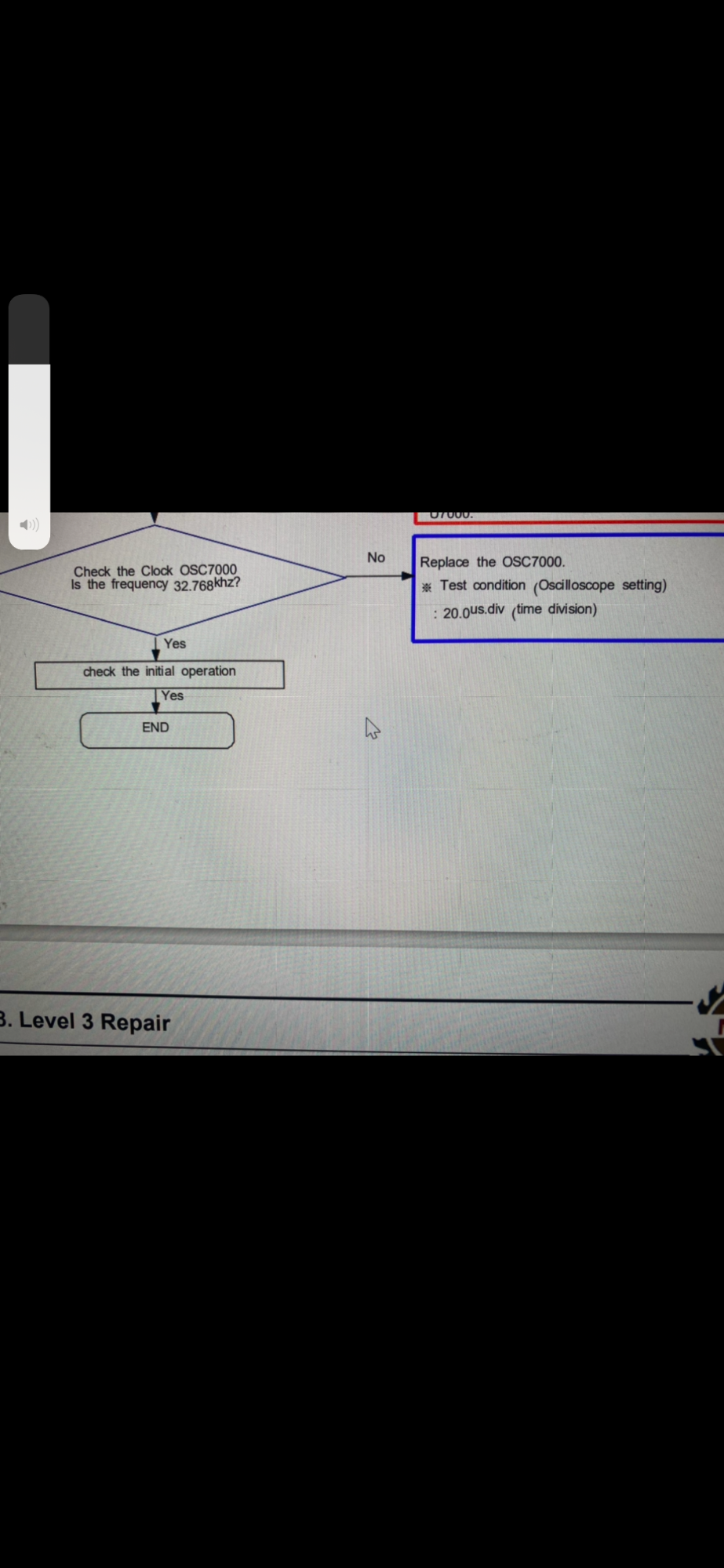

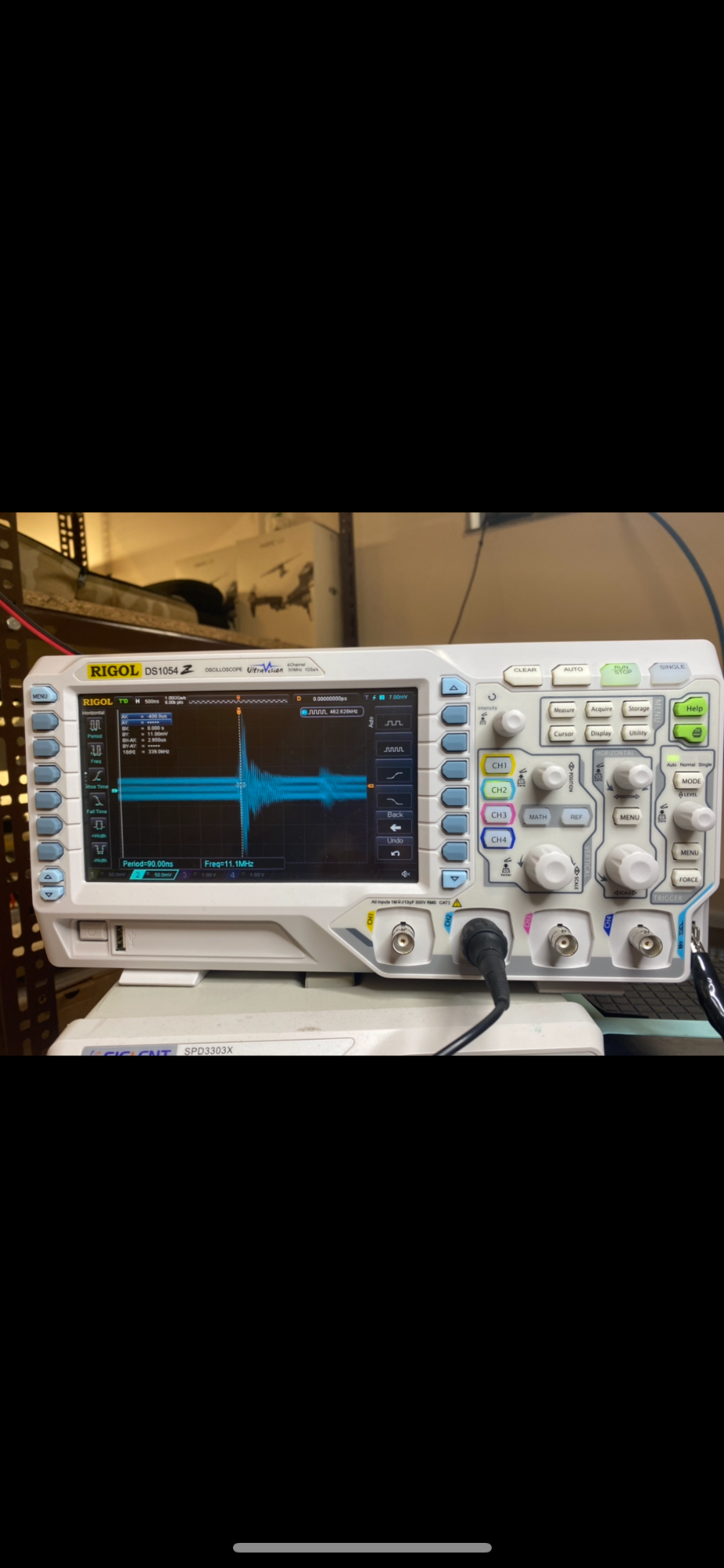

W załączniku dodałem oscyloskop którego używam oraz service manual od tel. i zdjęcie kwarcu.
Pozdrawiam serdecznie, Michał


Edytowano przez Gieneq
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

18 minut temu, majster1983 napisał:

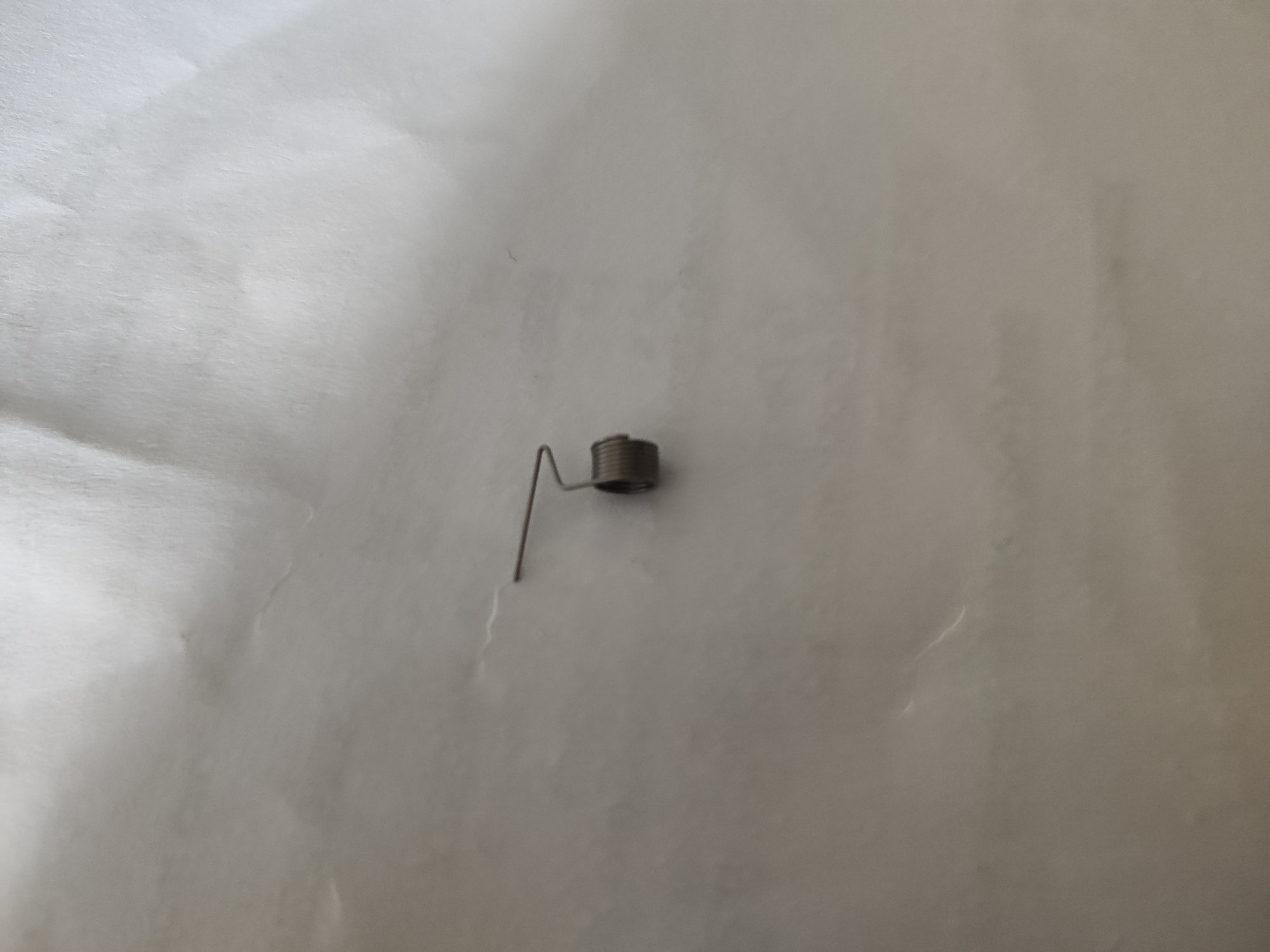

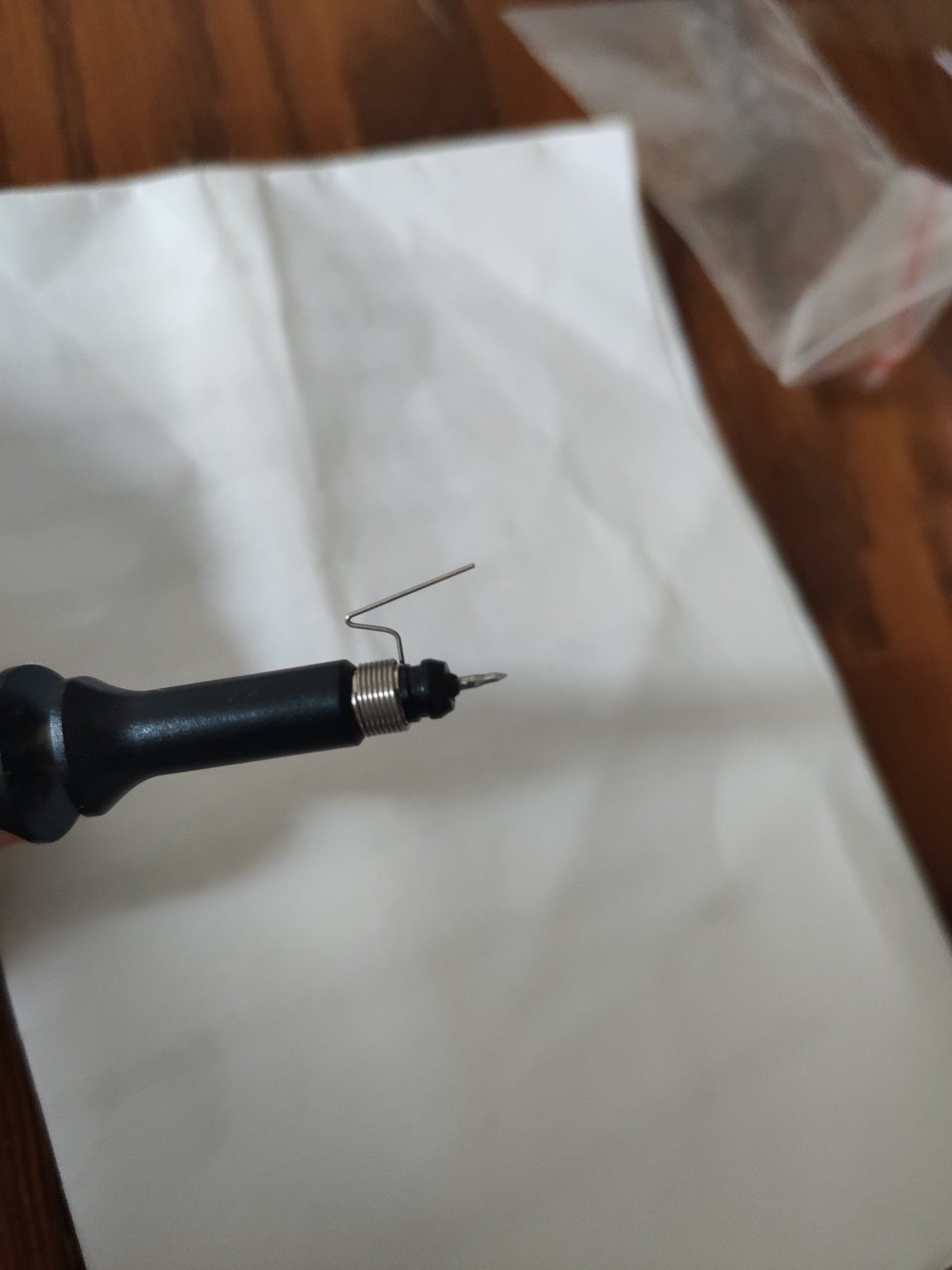

takich spręzynek nie posiadam .Podeśli proszę link  ?

Powinny być dostarczone z sondami.



18 minut temu, majster1983 napisał:

Czy przy sprawdzaniu oscylatora potrzebne  jest zasilenie jego ?

Tak

Link do komentarza
Share on other sites

Jeśli chcesz sprawdzić tylko czy działa to od biedy można się obejść bez tych nasadek, jaka częstotliwość kwarcu, co jest na nim napisane?

A juz widzę że 32kHz. Więc zgodnie z instrukcja podstawę czasu ustaw na 20µS/działka i napięcie 1V/div. Teoretycznie jeśli ten kwarc służy jako podstawa czasu to może działać on również na wyłączonym telefonie z baterii podtrzymującej

Edytowano przez _LM_
  • Pomogłeś! 1
Link do komentarza
Share on other sites

może banalne pytanie  sorry ale jak wcześniej mierzyłem pokazywał z masa 135khz a bez 80khz  i dlatego się zmieszałem , być może źle mam ustawiony . Jutro nad tym posiedzę .To fakt Rigor jest toporny jesli chodzi o ustawienia .



Link do komentarza
Share on other sites

Króciutki tutorial 🙂

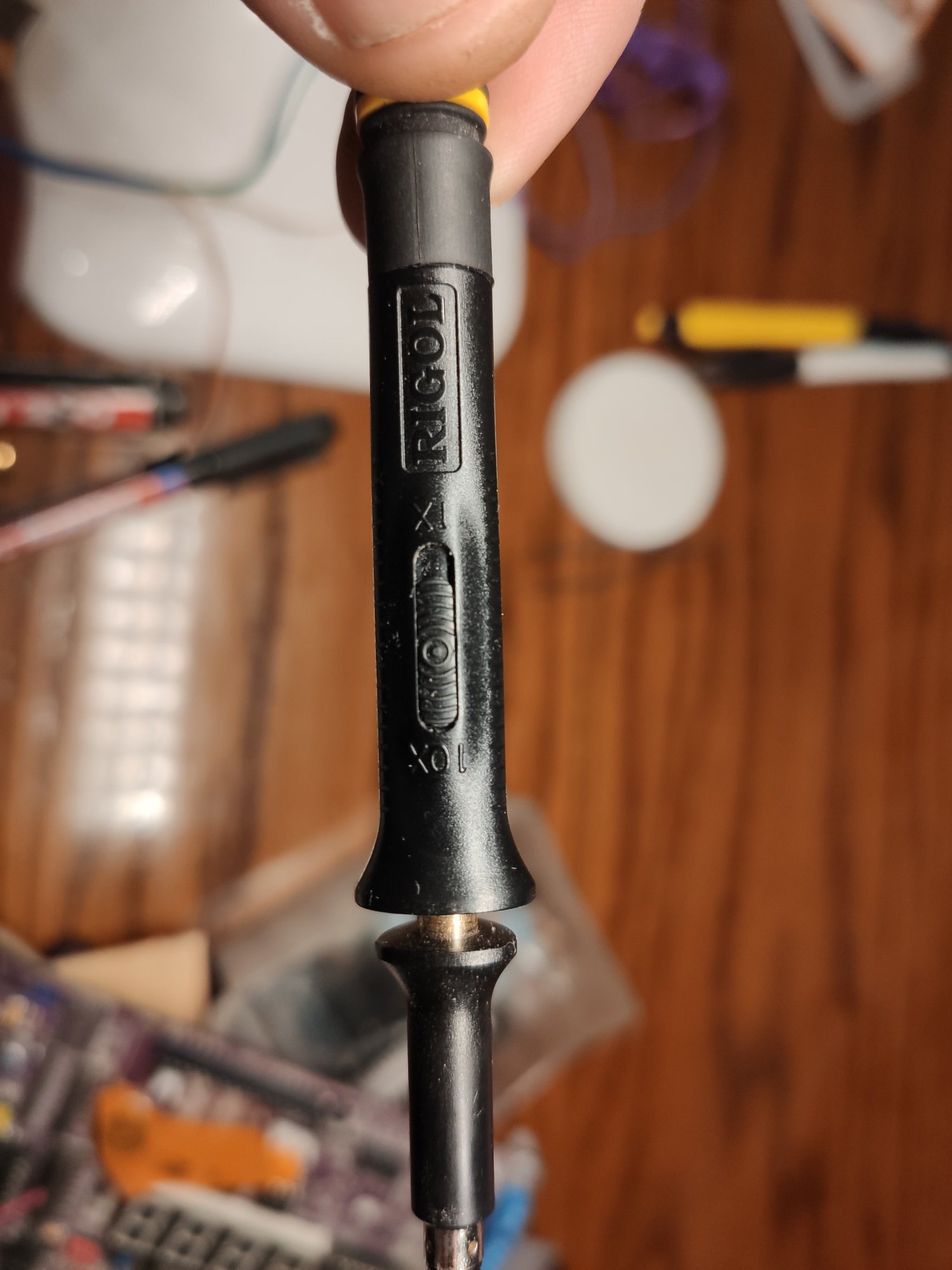

1) ustaw przełącznik sondy na x10

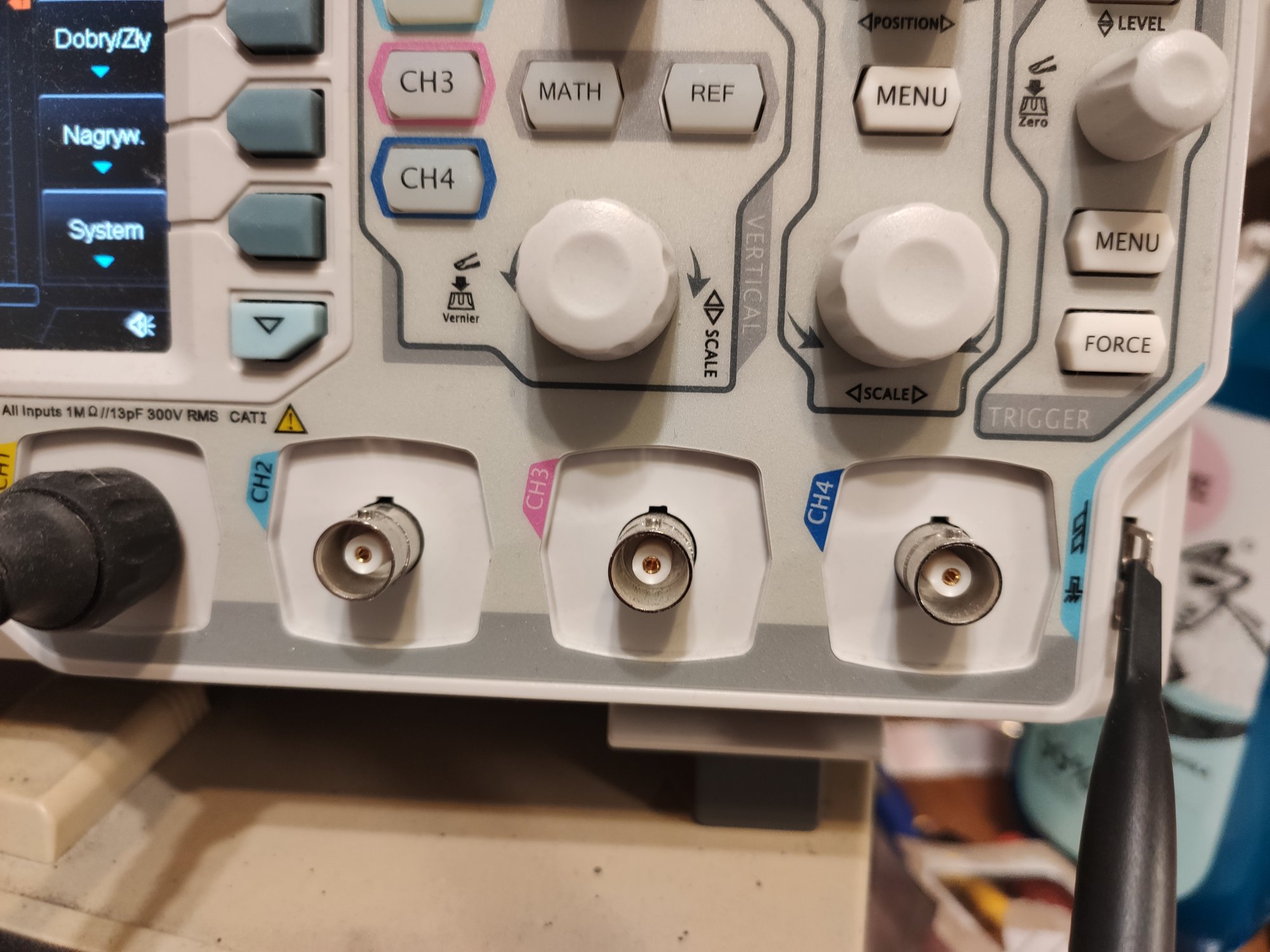

2)zapnij klamerkę na wyjście generatora wzorcowego oscyloskopu i kliknij przycisk "auto"

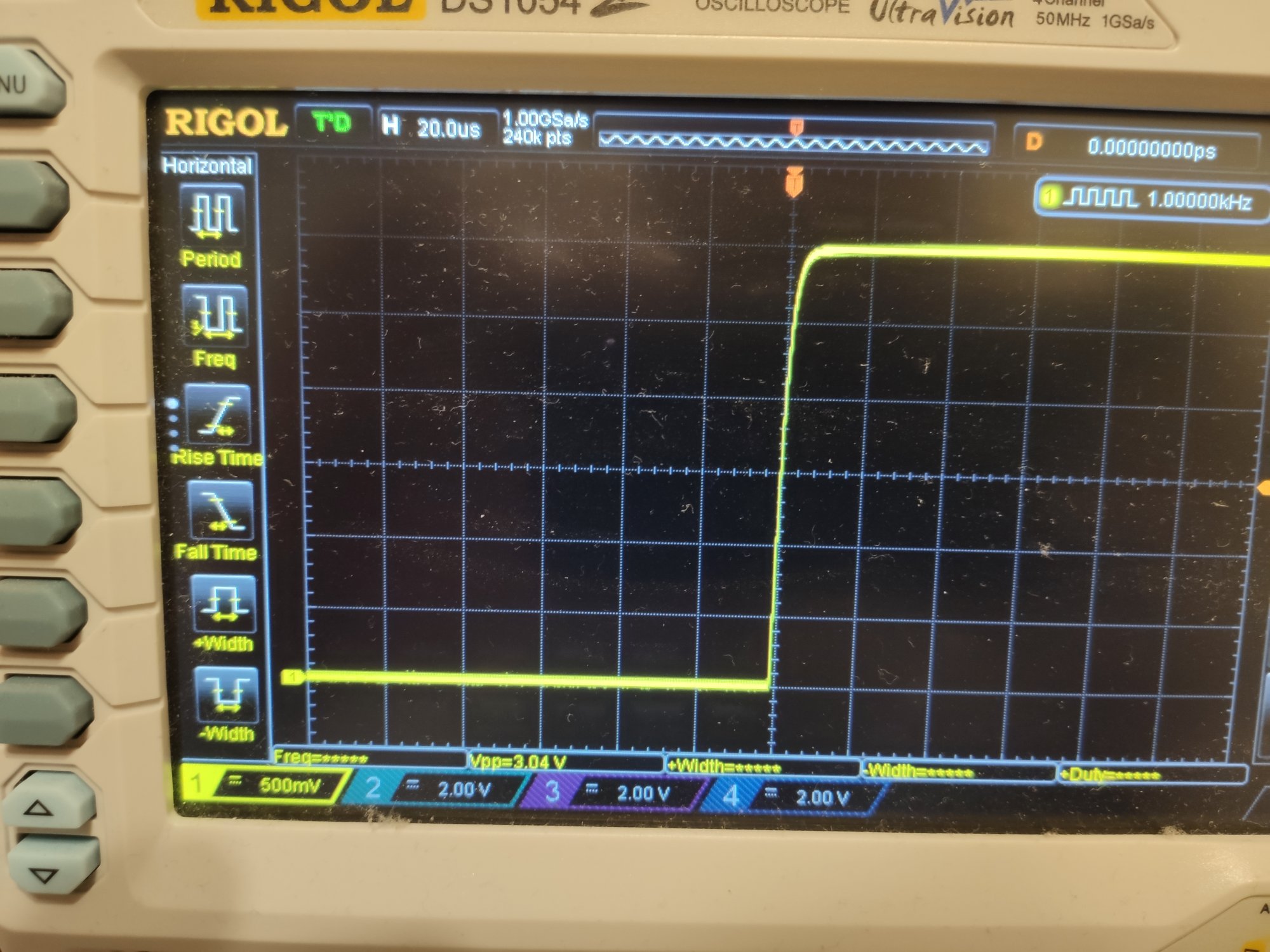

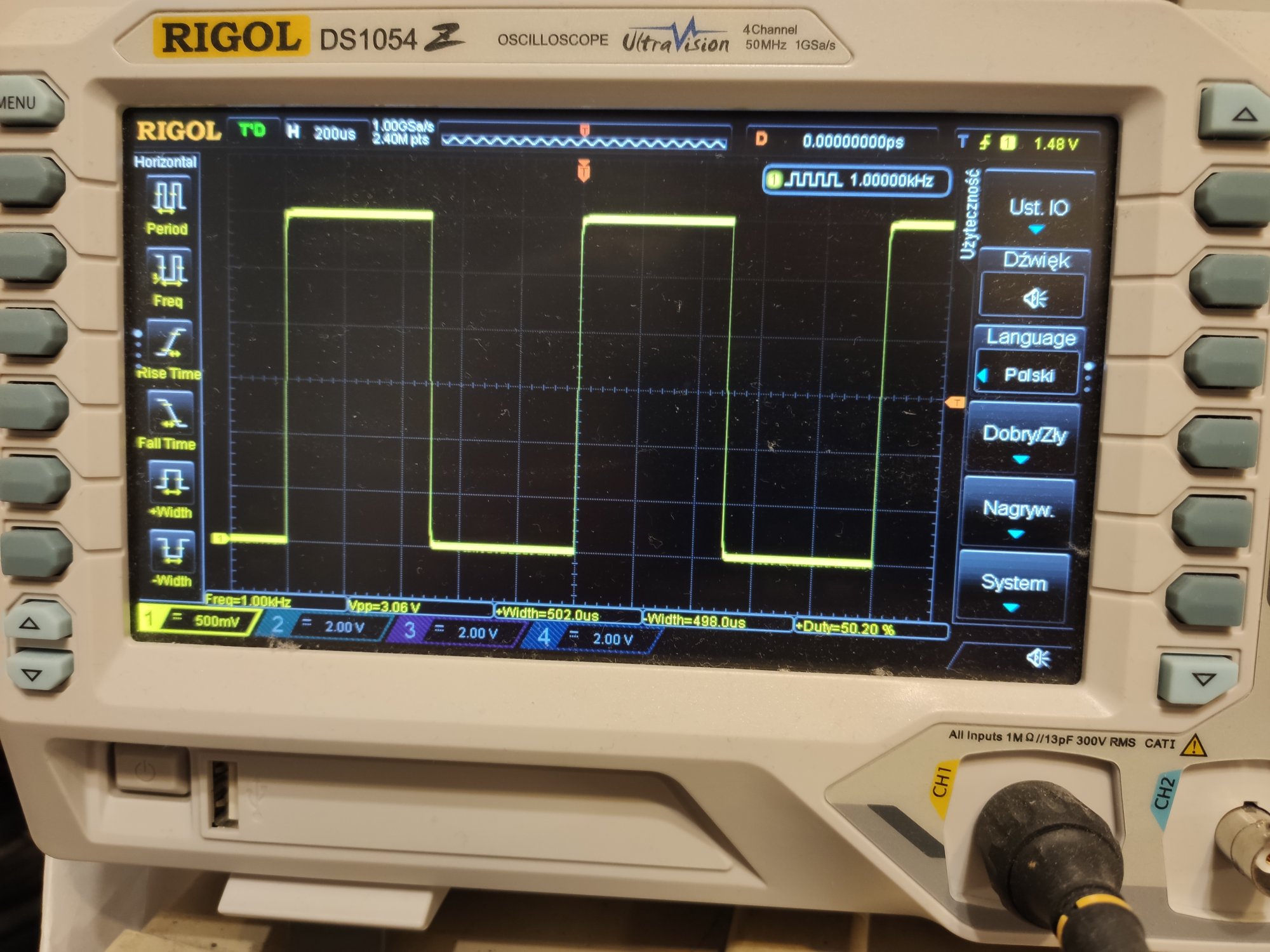

Powinieneś otrzymać taki przebieg

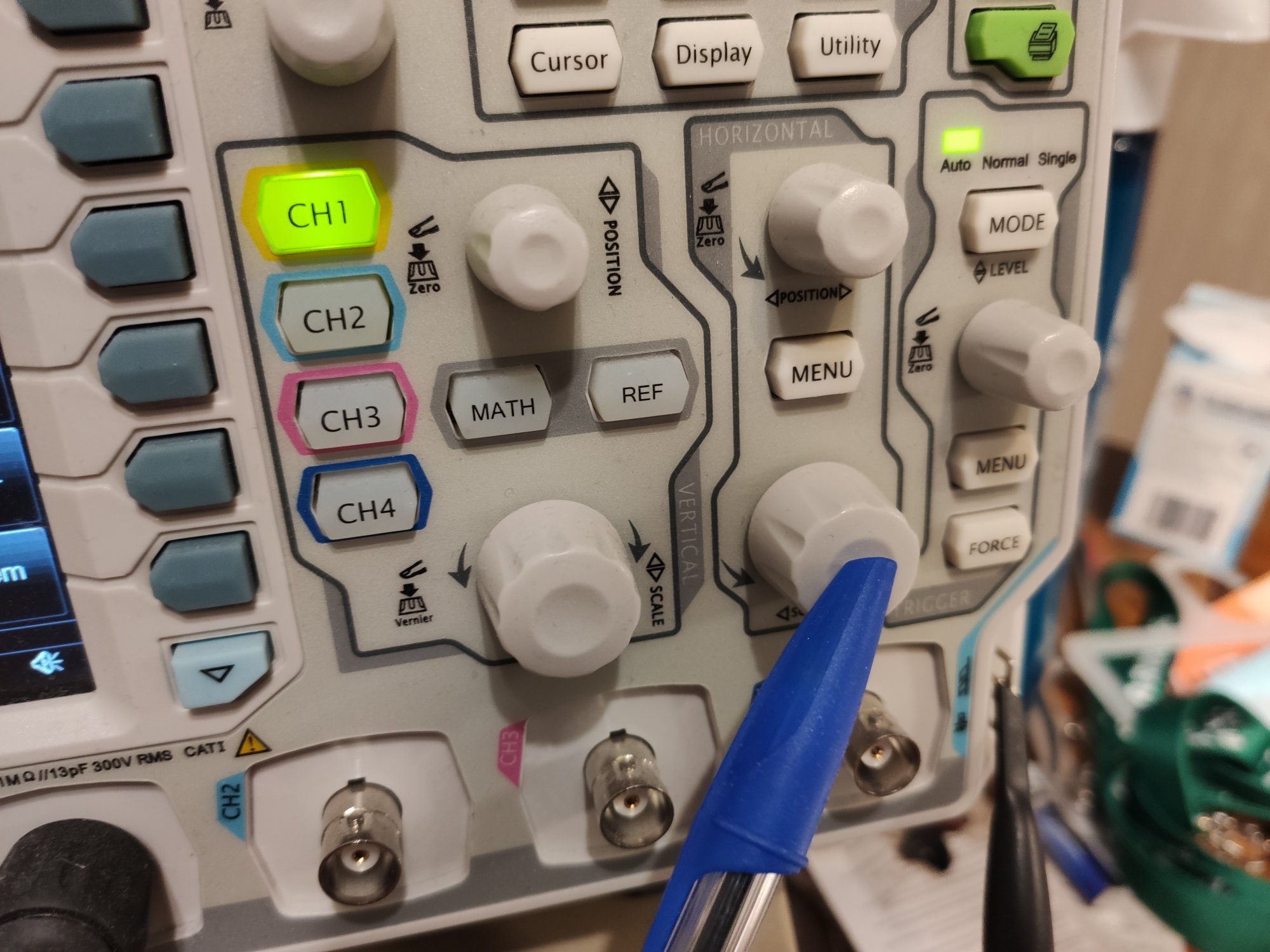

3) następnie za pomocą tego pokrętła


Ustaw podstawę czasu na 20uS


Voila 🙂 masz wstępnie skonfigurowany przyrząd

  • Lubię! 1
  • Pomogłeś! 1
Link do komentarza
Share on other sites

a) zawsze łączysz masy urządzenia pomiarowego i badanego 1)

b) na początek zalecam użycie kanału pierwszego oraz właśnie tę opcję auto gdyż na tym kanale uruchomi się też wyzwalanie

c) jeśli generator (badany) pracuje powinieneś zobaczyć sygnał sinus 32kHz





1) Jest wiele sytuacji kiedy trzeba podłączyć oscyloskop w inny sposób, myślę że to nie na teraz. Jeśli brak Ci doświadczenia POD ŻADNYM POZOREM NIE PRÓBUJ BADAĆ SIECI 230V!!! w tym również przetwornic i zasilaczy impulsowych zwłaszcza po stronie wysoko napięciowej
