Nurtuje mnie pytanie, jak czytać dokumentację i jak liczyć wartość rezystora dla diody LED

Otóż mamy:

Forward voltage

IF =100mA,tp =20ms VF 1.65V

IF =1A,tp =100μs VF 2.9V

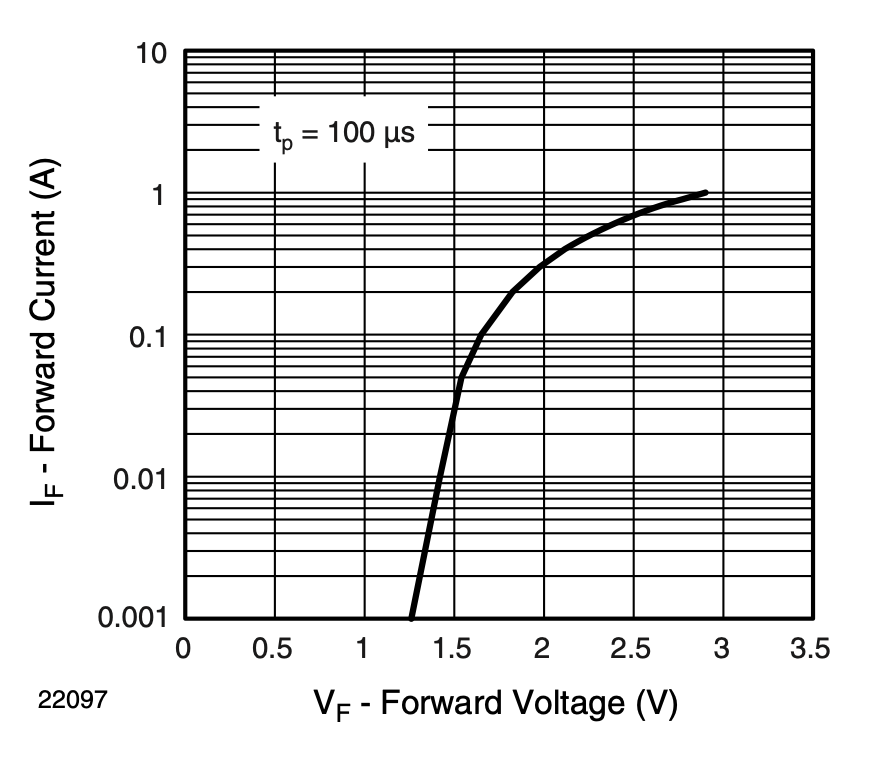

Jest też i wykres:

Dla 100ma proste

R = (5 - 1.65)/0.1= 33.5ohm

A co jeśli chcę przepuścić większy prąd (pomijając czas, ciepło itp.)?
Np. 500ma, liczę ciągle dla 1.65V, czy może już dla 2V zgodnie z wykresem, analogicznie dla 1A 2.9V?



[Gieneq]

Dnia 9.11.2021 o 17:41, MarJ napisał:

Np. 500ma, liczę ciągle dla 1.65V, czy może już dla 2V zgodnie z wykresem, analogicznie dla 1A 2.9V?

Skąd przypuszczenie że 1,65 V? Chcesz mieć prąd 500 mA wiec patrzysz na pionową oś związaną z prądem. Jest ona w skali logarytmicznej więc trzeba wiedzieć jak ona działa.

Dla małych wartości podziałka jest większa, dla większych wartości jest mniejsza. Patrzysz na podziałkę i prąd jest gdzieś pomiędzy 0,1 A, a 1 A. Każda mała kreska to mnożnik mniejszej z wartosci przedziałku czyli idąc od 0,1 A masz: 0,2 A, 0,3 A, ..., aż 0.9 A i w końcu 1A - jest więc 8 małych kresek, a nie 9 jak w skali liniowej (np na linice).

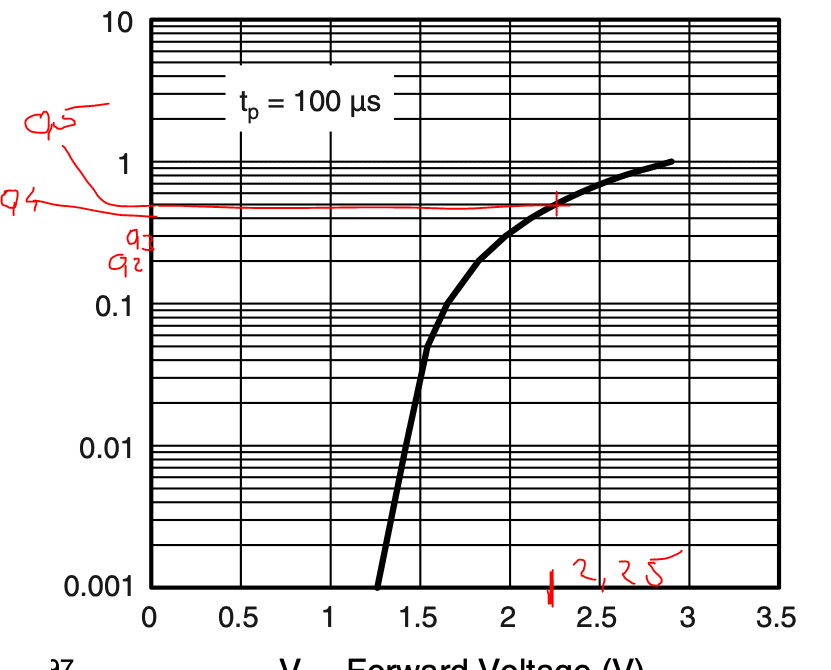

Więc jeżeli chcesz wartość 0,5 A to odliczasz kreski 0,2 A, 0,3 A, 0,4 A i 0,5A:

Czyli napięcie to 2,25 V. Tylko zauważ że wykres jest z dopiskiem tp = 100 us więc cały pomiar jest dla prądu w pulsie. Jeżeli chcesz prąd ciągły to poszukaj wykresu continuous.



[MarJ]

O taką informację mi dokładnie chodziło. Dziękuję.
