Atmega 2560 i dużo osprzętu


Pomocna odpowiedź

Buduję duże urządzenie z dużą ilością osprzętu, które posłuży mi w przyszłości do wielu przeznaczeń.

Osprzęt który się znajdzie na płytce to :

- Atmega 25560 (5V)

- NRF24l01

- zegar czasu rzeczywistego z podtrzymaniem bateryjnym

- SRAM na SPI - LY68L6400 (64Mb)

- slot karty pamięci mikro SD

- pamięć FLASH SPI W25Q128JVS ( 128Mb)

- Moduł Ethernet WIZnet W5500 ( jestem zwolennikiem kabla)

- ESP12F ( nie wszędzie mam kabel;/)

- interfejs RS485 ( 2 dniazda)

- USB 1 ( programowanie przez bootloader - UART 0)

- USB 2 ( np. do terminala)

- wyświetlacz ze sterownikiem GMG12864

- kilka mikro switchy do obsługi Menu itp.

- kilka wejść/ wyjść 5V

- 2 wejścia analogowe

- 2 wejścia pod licznik T1 , T2 .

Głównym celem tego projektu jest zrobienie urządzenia do sterowania sprzętu w domu, rolety, podlewanie, oświetlenie, PV, Brama garażu i wjazdowa itp. Zdecydowałem się na użycie w/w peryferia ze względu na inne projekty z wykorzystaniem tej płytki, żeby nie produkować kolejnych płytek, wystarczy tylko coś dodać i już mam następną płytkę do kolejnego projektu.

Chciałbym zainstalować Suplę, jedno z założeń, dlatego będzie esp12F i W5500.

Dwa gniazda USB B, jedno do programowania przez bootloader, drugie do obsługi w komputerze terminala, irytuje mnie gdy trzeba rozłączyć terminal żeby zaprogramować, zaczekać do końca programowania a następnie połączyć terminal.

Do innego projektu potrzebuję dużo pamięci ram i flash, wszystko chcę na SPI. Dodałem również slot kart pamięci SD, chcę na tych kartach poćwiczyć.

Mój projekt opiera się głównie o JLCPCB i to co jest aktualnie dostępne w magazynach, wybieram opcję produkcji w chinach ze względu na jakość wykonania, ja nie mam wprawy aby przylutować atmegę 2560;/.

Jeżeli doczytałeś do tego miejsca i masz pomysł co jeszcze można dodać lub zrobić inaczej to proszę o komentarz.











Edytowano przez mariusz256
  • Lubię! 2
Link do komentarza
Share on other sites

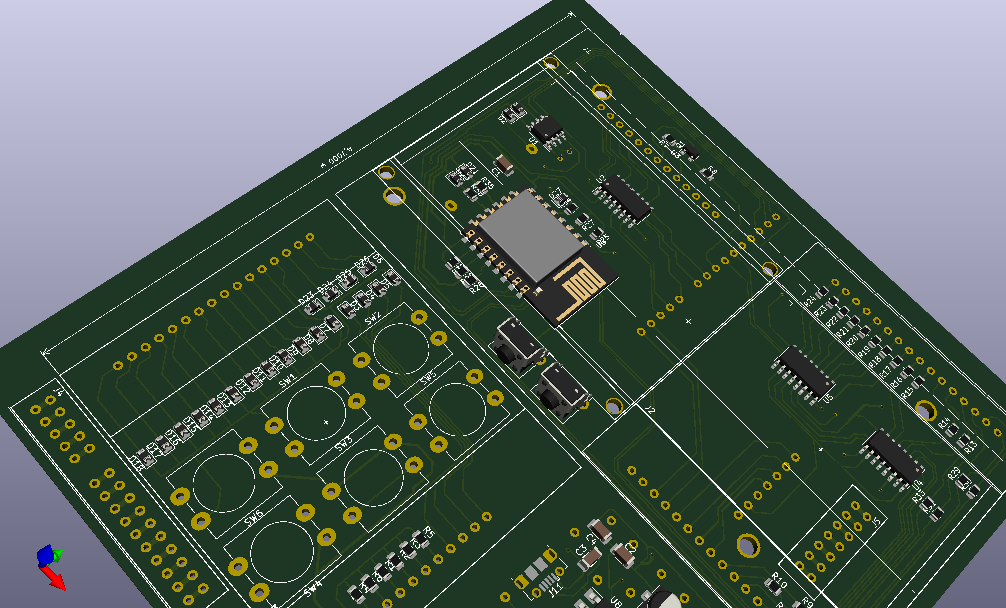

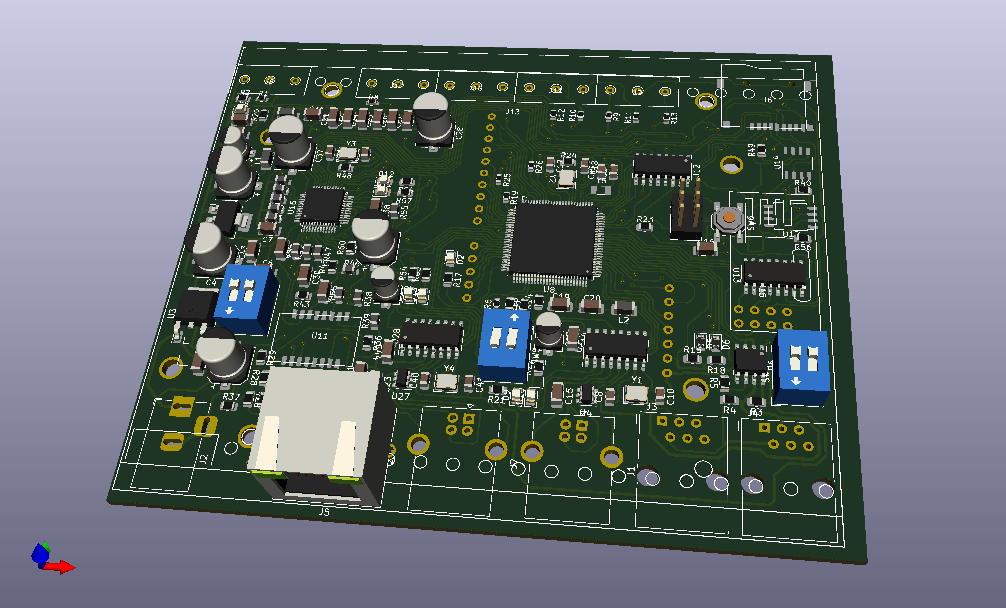

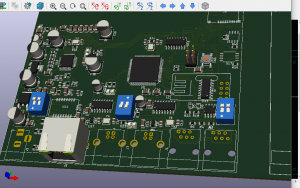

Już prawie gotowe😀. Trzeba jeszcze sprawdzić schemat, opracować pliki produkcyjne dla JLCPCB oraz przypisać elementy i obudowy w które jest uzbrojona maszyna, żeby nie dopłacać za dodatkową usługę.

Płyta czołowa z wyświetlaczem, przyciskami i 20 diod led (lubię gdy się coś świeci, to działa!! ),ESP12, PCF8563T , jest na tym samym etapie.

Całość będzie się mieścić w obudowie na szynę DIN EC-207C-S (złącza śrubowe).
