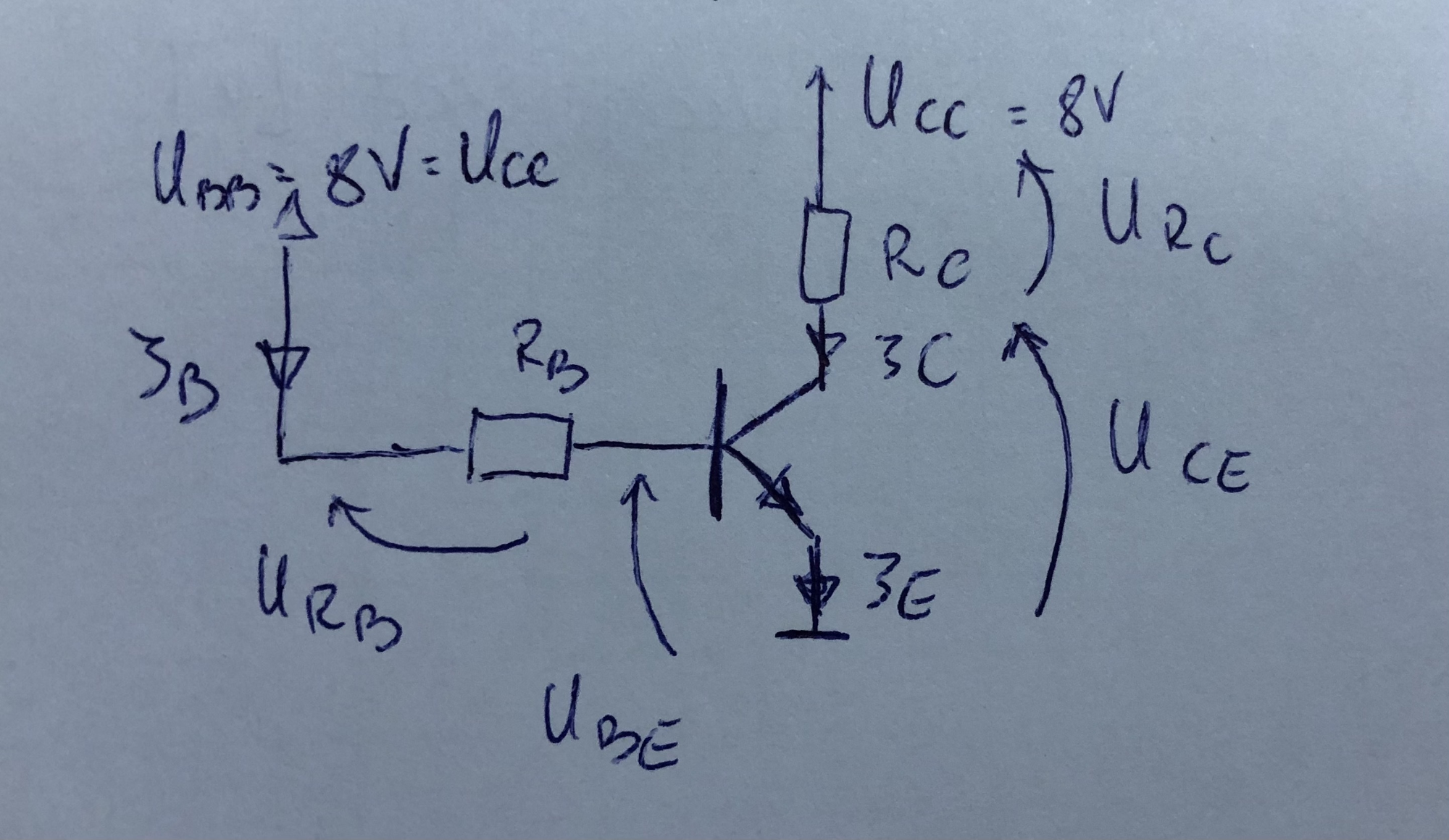

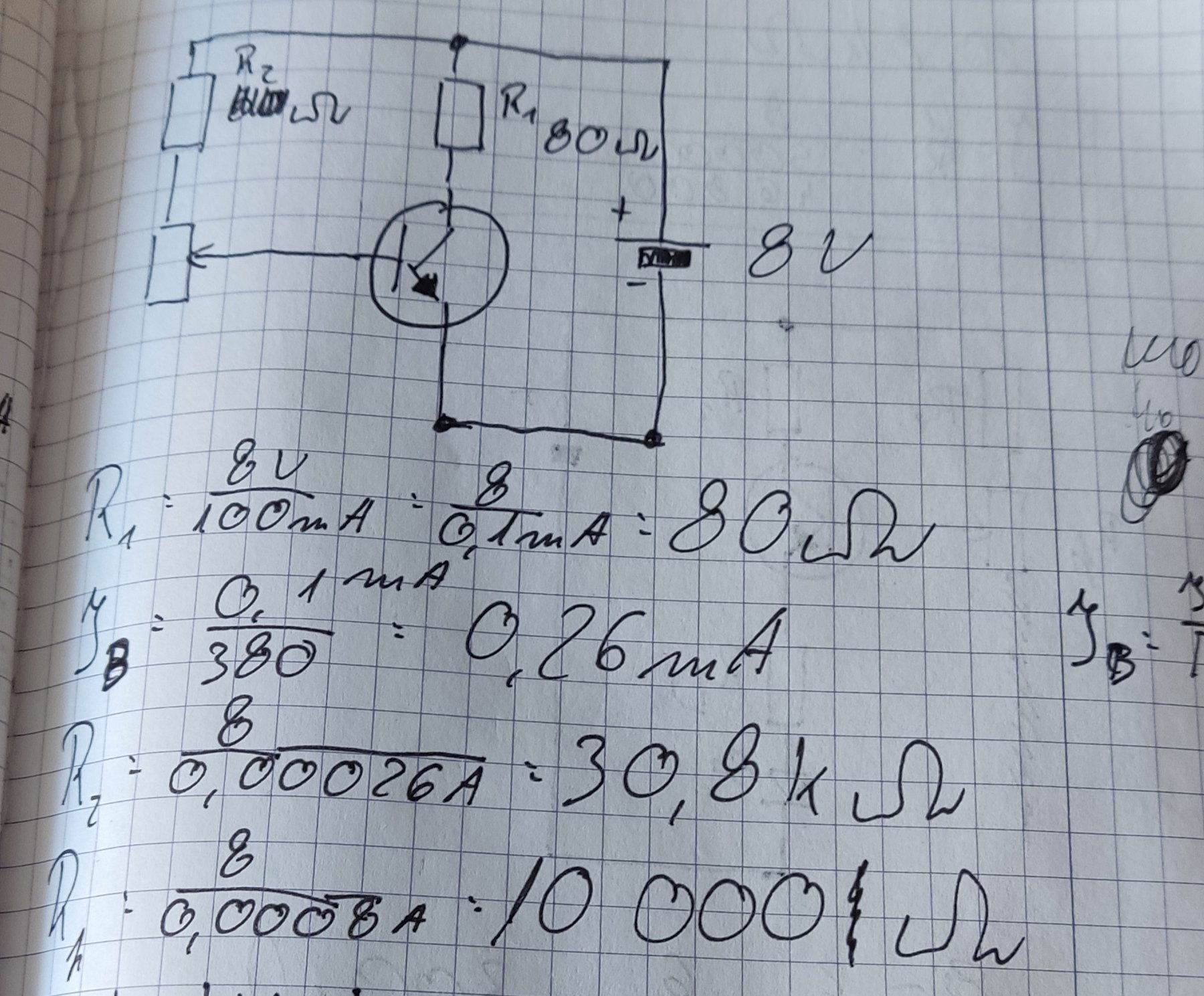

eppe Napisano Grudzień 26, 2021 Udostępnij Napisano Grudzień 26, 2021 (edytowany) Cześć. Projektowałem układ z tranzystorem BC548B i pomiary znacznie odbiegają od obliczonych wartości. Założenia: Prąd kolektora 100mA a mierzony to 50mA oraz wyliczony prąd bazy jest od 0,26 do 0,8mA a jest od 23 do 17 mA. O co może chodzić? W załączniku dodaje schemat. Edytowano Grudzień 26, 2021 przez eppe Link do komentarza Share on other sites More sharing options...

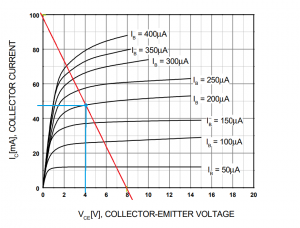

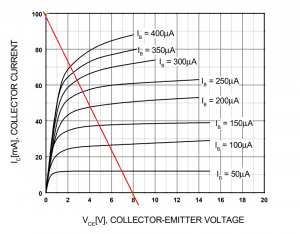

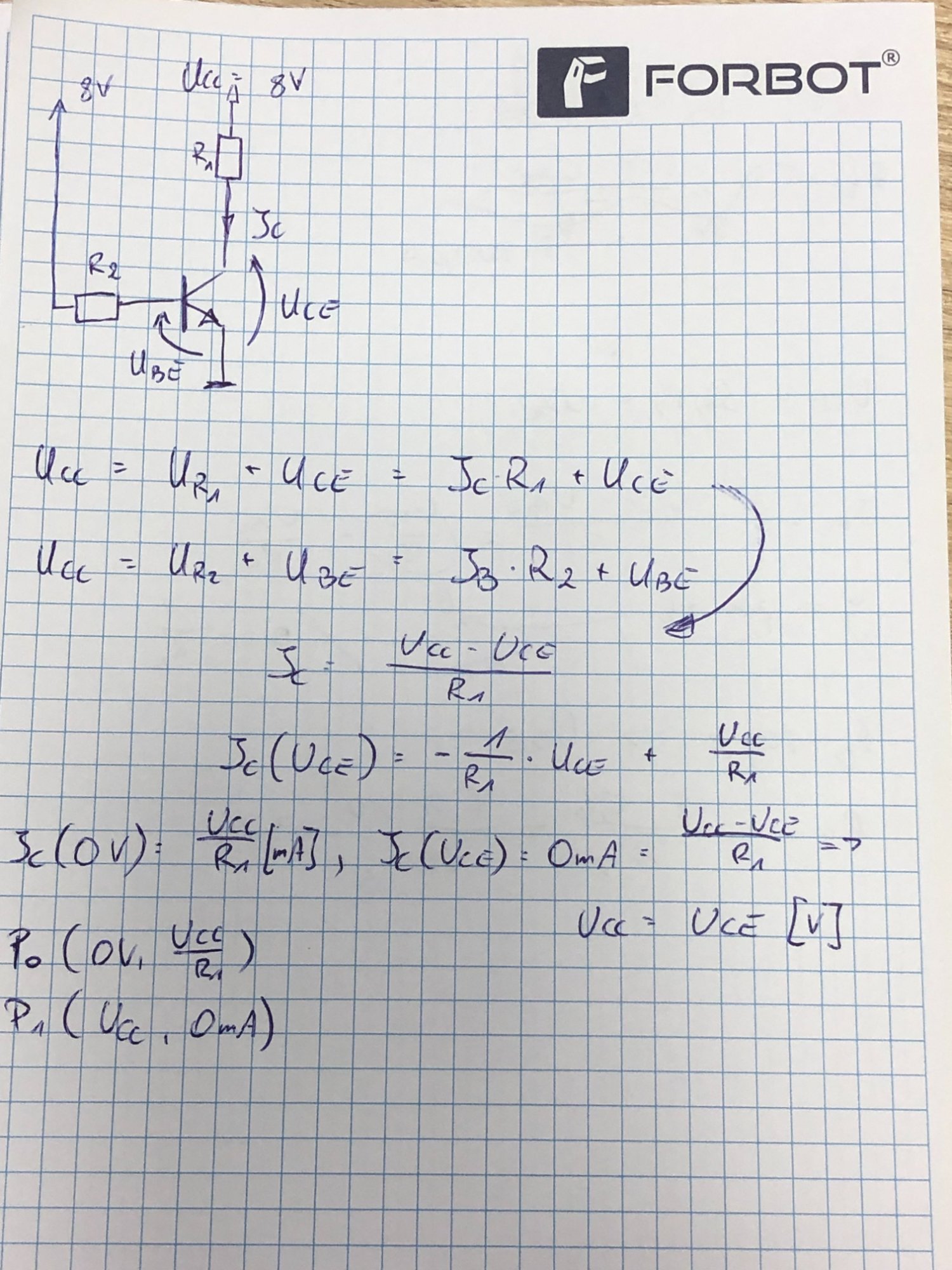

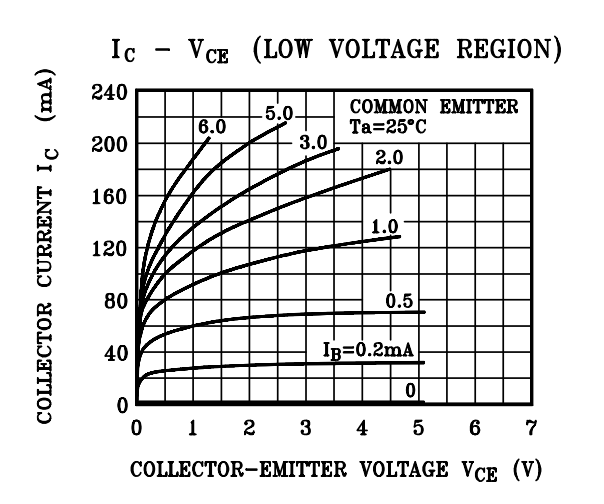

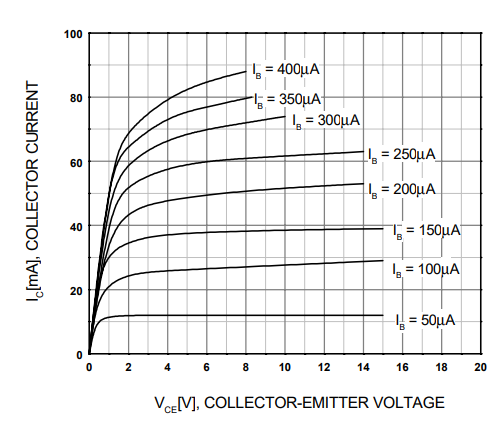

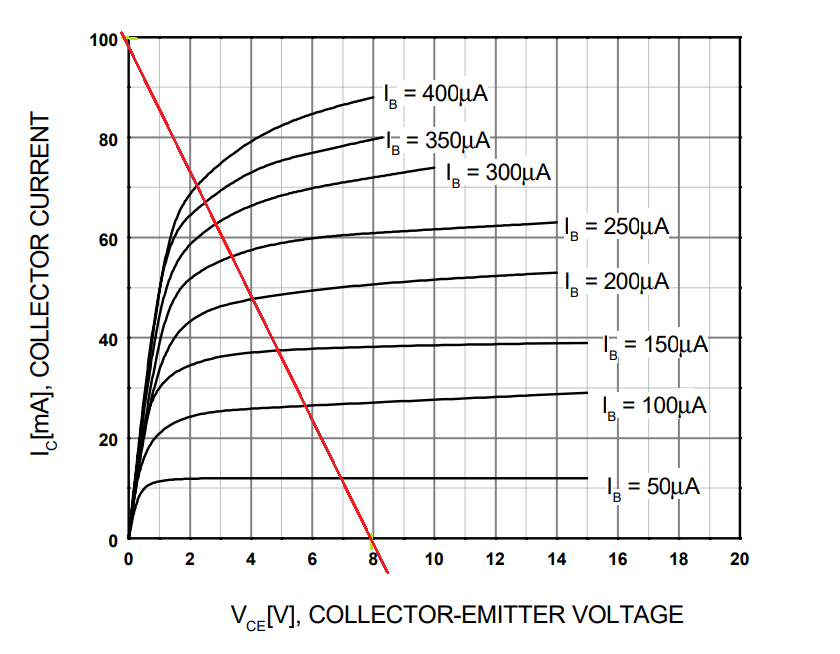

Popularny post Gieneq Grudzień 27, 2021 Popularny post Udostępnij Grudzień 27, 2021 @eppe To nie jest takie proste 😞 Pierwsza sprawa - na złączu CE tranzystora jest spadek napięcia wynikający z jego oporu w stanie zatkanym/aktywnym i stanach pośrednich. Czyli, jak jest zatkany (nie płynie IC) to opór jest bardzo duży, a spadek napięcia też bardzo duży. Prąd IC nie płynie czyli nie ma spadku na R2 i całe napięcie odkłada się na R2. Ale Gdy jest otwarty to opór spada, płynie większy prąd i na tranzystorze odkłada się mniejsze napięcie, a rolę ogranicznika prądu może odgrywać rezystor przy kolektorze (no i przy emiterze też jeżeli jest). Ciebie raczej interesuje coś pomiędzy czyli stan obszar liniowy - tu kręcąc prądem bazy kręcisz prądem kolektora. Zaraz wyjaśni się co to te liniowe. Druga sprawa - ten układ (elementy dodane do tranzystora) są bardzo zależne od bety, dlatego nie jesteś w stanie przewidzieć jaką ma wartość. Najłatwiej wyjść od wzorów opisujących napięcia i wyznaczyć tzw krzywą obciążenia. Sięgamy więc po dokumentację, ale nie tą z pierwszego wyniku googla tylko tą z drugiego... ma lepsze obrazki. Albo ten od sparkfuna, ma w ogóle super wykres IC(UCE) dla większych napięć. Niestety trzeba czasem poszukać, bo różni producenci zwracają uwagę na różne szczegóły. I wyznaczamy wzory dla napięcia UCE i prądu IC: Stąd wyznaczamy tzw. krzywą obciążenia - jest to po prostu wykres tego jak zmiana się UCE, IB i IC dla wybranego oporu RC, który jest funkcją liniową y = ax + b - czyli jak wyznaczysz 2 punkty to rysujesz pomiędzy nimi kreskę i gotowe 🙂 to jest to liniowe: Z tego widzimy, że regulując prąd bazy IB zmieniamy zarówno IC jak i UCE - IB rośnie, IC rośnie i UCE spada (bo jest mniejszy opór i większy przepływ prądu IC). Jak odczytać IC, UCE? Rysujesz kropkę tam gdzie masz swój prąd bazy IB i prowadzisz proste: Czyli gdy podasz IB = 200uA to uzyskasz przy podłączonym R2 = 80R IC około 48mA i spadek napięcia na złączy CE 4V. Stąd możesz obliczyć moc i sprawdzić czy tranzystor będzie się grzać 😉 To jeszcze jedna sprawa, jak bardzo możemy sobie kręcić naszym IB? Nie radzę dochodzić do przegięć i zbyt plisko osi poziomek (prąd IC = 0mA) bo tam jest nieliniowość. Więc jakbyś chciał zrobić prosty wzmacniacz to najlepiej ustawić się gdzieś w środku. To jeszcze sprawa IB i tu aj znowu problemy 😞 Bo jak popatrzysz to IB zalezy od UBE... Nie taka tragedia, bo UBE zmiania się w małym zakresie jakoś 0.5-0.7V ale to zawsze coś. Tu trzeba odkopać wykres UBE(IC) charakterystyki przejściowej, która a szczęście jest w tym pdf od sparkfuna: UVE 5V 😞 cóż, nie da się mieć wszystkiego. Możesz powtórzyć poprzednie obliczenia dla 5V. Zaznaczamy nasz prąd IB = 200uA i wychodzi UBE = 0.6V. Podstawiamy do wzoru i wychodzi R2 = 37k. Zdaję sobie sprawę, że temat jest trudny, mam nadzieję, że ktoś z tego jeszcze skorzysta. To o co pytasz daleko wykracza poza kurs, bo jest to dziedzina analogowa, która nie jest tak potrzebna. Teraz coraz więcej urządzeń pracuje tylko w obszarze nasycenia/odcięcia dlatego, że jest to wydajniejsze. Obszar liniowy to taki jakby regulowany rezystor - coś się grzeje, są straty. Jeżeli czujesz się na siłach to zapoznaj się z pdfem - przedrukiem strony, która poszła już o archiwum. ea_elportal_tranzystory_bjt.pdf 3 2 Link do komentarza Share on other sites More sharing options...
eppe Grudzień 27, 2021 Autor tematu Udostępnij Grudzień 27, 2021 Dzięki? Tranzystory to naprawdę obszerny temat! Link do komentarza Share on other sites More sharing options...
Gieneq Grudzień 27, 2021 Udostępnij Grudzień 27, 2021 @eppe Niestety 😞 albo stety 🙂 zalezy jak na to spojrzeć. Na ten moment polecam Ci eksperymenty. Spróbuj odtworzyć charakterystyki w nocie katalogowej. Reguluj prąd bazy i sprawdzaj prąd kolektora, napięcie UCE itp. To pomoże Ci zrozumieć jak to działa. A na wnikliwe obliczenia przyjdzie czas 😉 1 Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
eppe Grudzień 27, 2021 Autor tematu Udostępnij Grudzień 27, 2021 (edytowany) 3 godziny temu, Gieneq napisał: UVE @Gieneq Co to jest? Napięcie Baza emiter? Sorry za głupie pytanie Edytowano Grudzień 27, 2021 przez eppe Link do komentarza Share on other sites More sharing options...
Gieneq Grudzień 27, 2021 Udostępnij Grudzień 27, 2021 @eppe Miało być UCE czyli napięcie które jest związane bezpośrednio z prądem kolektora i tzw. rezystancją kanału. 1 1 Link do komentarza Share on other sites More sharing options...
eppe Grudzień 27, 2021 Autor tematu Udostępnij Grudzień 27, 2021 @Gieneq Czy mógłbym prosić o jakiś przykład układu z tranzystorem bo trochę mnie to przerosło? Link do komentarza Share on other sites More sharing options...

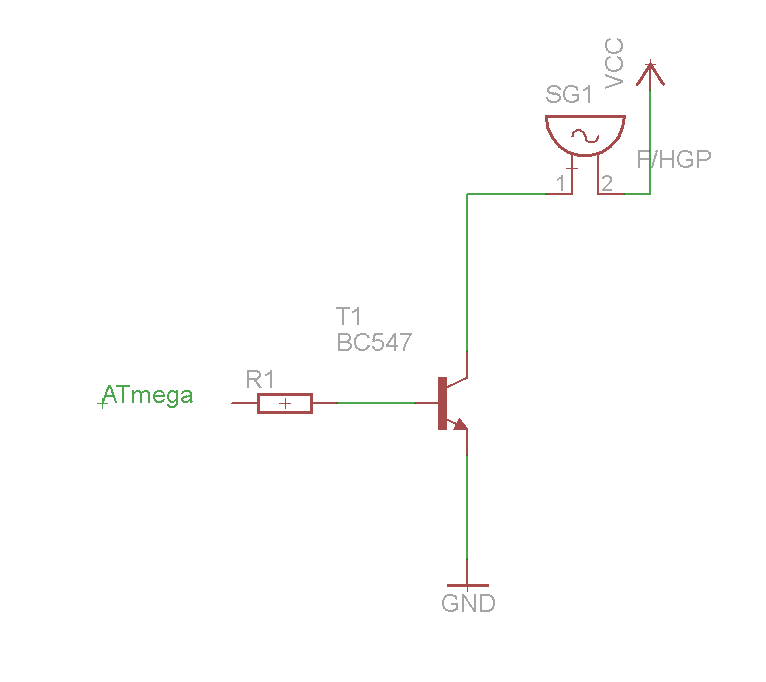

farmaceuta Grudzień 27, 2021 Udostępnij Grudzień 27, 2021 Np. takie cos.. Tylko w tym przypadku nie ma ograniczenia pradu dla buzzera Link do komentarza Share on other sites More sharing options...

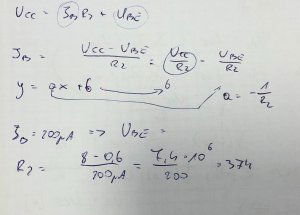

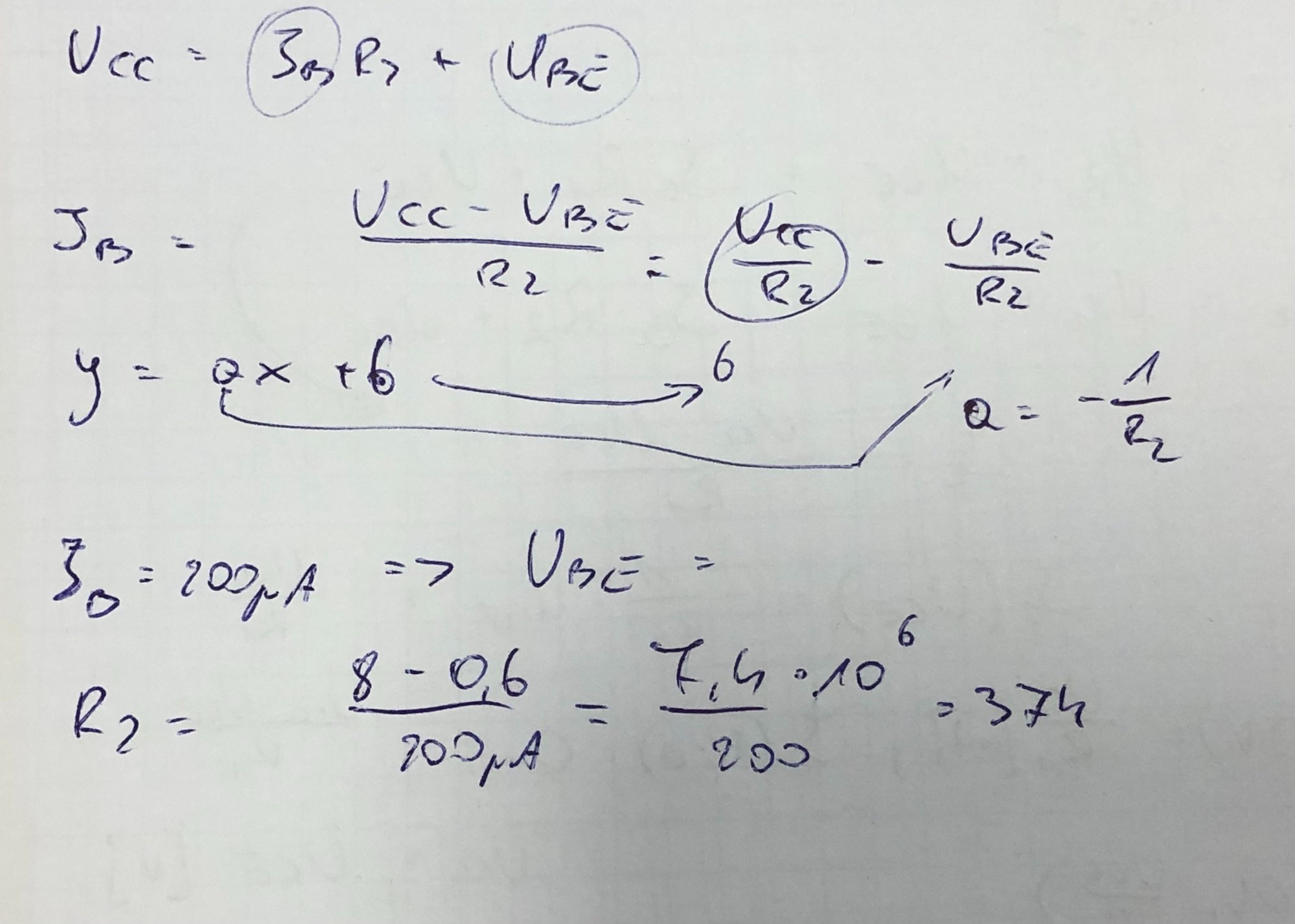

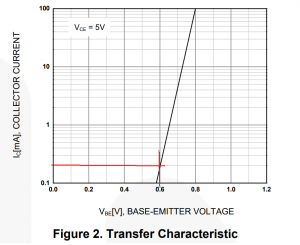

Gieneq Grudzień 27, 2021 Udostępnij Grudzień 27, 2021 Kiedyś w tym temacie coś więcej pisałem, możesz przejrzeć: A zrób tak jak masz w kursie - tam masz pomiar prądu i napięcia w tranzystorze. Weź zbuduj układ, nawet taki jaki masz narysowany z potencjometrem na bazie i reguluj prąd bazy do powiedzmy 2mA. Jeżeli masz 1 miernik to będzie sporo pracy 😞 mierz prąd, mierz napięcie i zapisuj w tabelce. Do pomiaru będziesz miał prądu: IB, IC, IE jest bliskie IC ale jest to suma IC + IB, oraz napięcia: UBE nie większe niż 0,7V, UCE od 0 do napięcia zasilania oznaczanego jako UCC. Nie radzę robić na tym etapie dzielnika napięcia z potencjometru przy bazie tylko zwykły rezystor regulowany z 2 nóżek potencjometru i ewentualnie dodatkowy rezystor w szeregu. 1 Link do komentarza Share on other sites More sharing options...
eppe Grudzień 27, 2021 Autor tematu Udostępnij Grudzień 27, 2021 4 godziny temu, Gieneq napisał: Skąd wzięło się to 10 do potęgi 6@Gieneq Link do komentarza Share on other sites More sharing options...
Gieneq Grudzień 27, 2021 Udostępnij Grudzień 27, 2021 @eppe uA (mikroamper) chcę zamienić na amper, jest to 10 do potęgi -6 A, więc dzieląc 1/10-6 uzyskuję 106 1 Link do komentarza Share on other sites More sharing options...
eppe Grudzień 27, 2021 Autor tematu Udostępnij Grudzień 27, 2021 @farmaceuta R1= 21,5KΩ ? Link do komentarza Share on other sites More sharing options...
farmaceuta Grudzień 27, 2021 Udostępnij Grudzień 27, 2021 2 minuty temu, eppe napisał: @farmaceuta R1= 21,5KΩ ? To juz zalezy jaki prad chcesz puscic przez tranzystor i jakiego tranzystora uzywasz... Link do komentarza Share on other sites More sharing options...
eppe Grudzień 27, 2021 Autor tematu Udostępnij Grudzień 27, 2021 (edytowany) @farmaceuta Prąd 200µA i tranzystor BC548 Edytowano Grudzień 27, 2021 przez eppe Link do komentarza Share on other sites More sharing options...

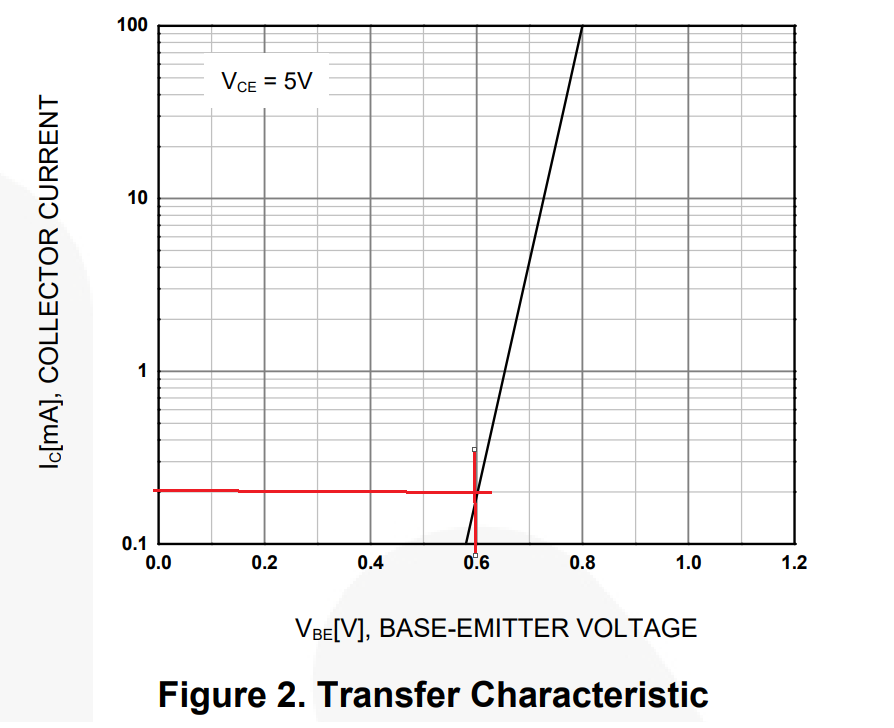

farmaceuta Grudzień 27, 2021 Udostępnij Grudzień 27, 2021 Tak...R1 = 21.5k, ale prad wyjsciowy bedzie rozny przy takim pradzie bazy(200uA) dla roznych typow tranzystorow...to juz trzeba sprawdzac dla konkretnego tranzystora w dokumentacji...nie martw sie..tez raczkuje w tych tematach..😅 Link do komentarza Share on other sites More sharing options...
