Czy arduino uno odczyta sygnał z 2 czujników halla?


q1977

Pomocna odpowiedź

@q1977 witam na forum 🙂

Pewnie, a czemu miałby nie odczytać? Kiedyś składałem coś z czujnikami z otwartym kolektorem na wyjściu i działało bez problemu. Jakie masz czujniki halla?

Link do komentarza
Share on other sites

Z botlandu mam vma 313 i iduino se054.

Więc muszę szkic poprawić.  Jakich pinów najlepiej użyć? Ma to znaczenie w tej sytuacji który cyfrowy pin wybiorę?

  • Lubię! 1
Link do komentarza
Share on other sites

@q1977 dziwne te czujniki, kojarzę że Velleman robi dobre czujnikii sam kupiłem kiedyś kilka rodzajów na testy, ale ten VMA313 to jakiś wynalazek tylko do Arduino, bo nie ma nigdzie dokumentacji tylko instrukcja obsługi. Honeywell robi też dobre, ale mniejsza.

Z botlandu:

  • Napięcie zasilania: 5 V
  • Wyprowadzenia: 3-pinowe
  • Wyjście: S - Schmitt Triger, aktywowany stanem niskim
  • Czas aktywacji: 30 gausów
  • Czas dezaktywacji: 10 gausów
  • Dioda LED: ON - gdy aktywowany

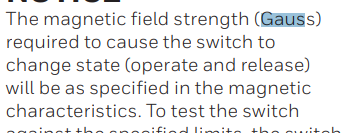

Widzę że jest drobny błąd na stornie Botlandu, w gaussach nie liczy się czasu... jest to jednostka indukcji magnetycznej, czyli chodzi o to, przy jakiej wartości indukcji pola (sile oddziaływania magnesu na czujnik/bliskości) włączy się lub wyłączy czujnik. Tu np to tłumaczą w dokumentacji Honeywell:


14 minut temu, q1977 napisał:

Jakich pinów najlepiej użyć? Ma to znaczenie w tej sytuacji który cyfrowy pin wybiorę?

Nie ma znaczenia, czujnik ma na wyjściu układ Shmitta czyli będziesz miał tam albo 0 albo 5V - dowolny pin cyfrowy.
