Pomoc przy sprawozdaniu z Elektroniki

[MDudi]

Dzień dobry wszystkim,

Jest to mój pierwszy post, więc proszę o wyrozumiałość.

 Jestem studentem na kierunku informatycznym i studiuje zaocznie. W drugim semestrze pojawił się przedmiot "Elektronika" z którą mam do czynienia pierwszy raz. Podczas pierwszych laboratoriach przeprowadziliśmy dwa ćwiczenia. Do tych ćwiczeń należy następnie napisać krótkie sprawozdanie.

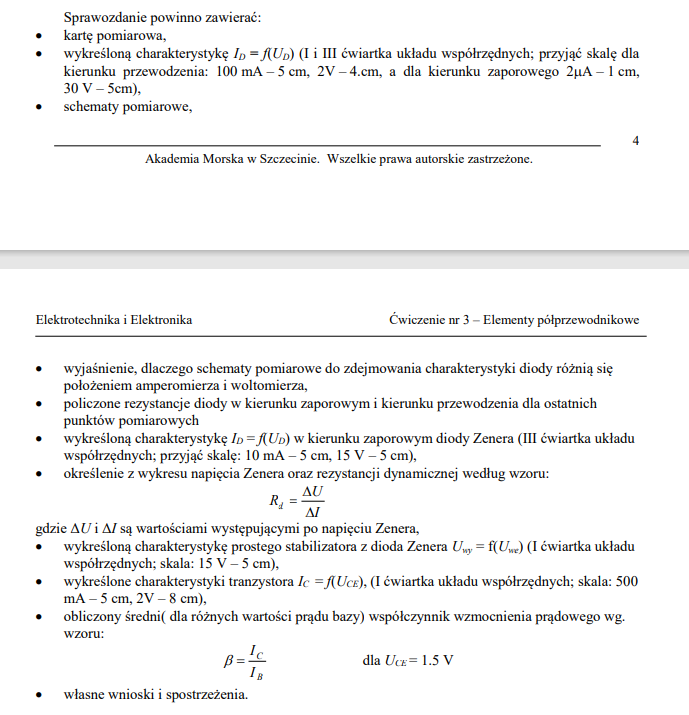

Ćwiczenie Nr. 3 - Elementy półprzewodnikowe:

'Sprawozdanie powinno zawierać:



Karta pomiarowa:

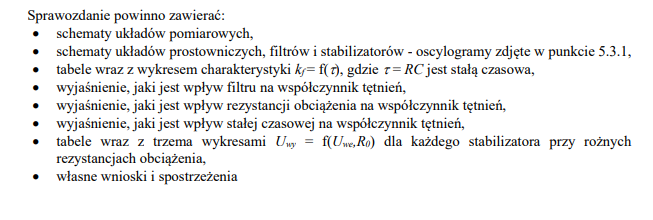

Ćwiczenie Nr. 5 - Zasilacze:

'Sprawozdanie powinno zawierać:



Karta pomiarowa:

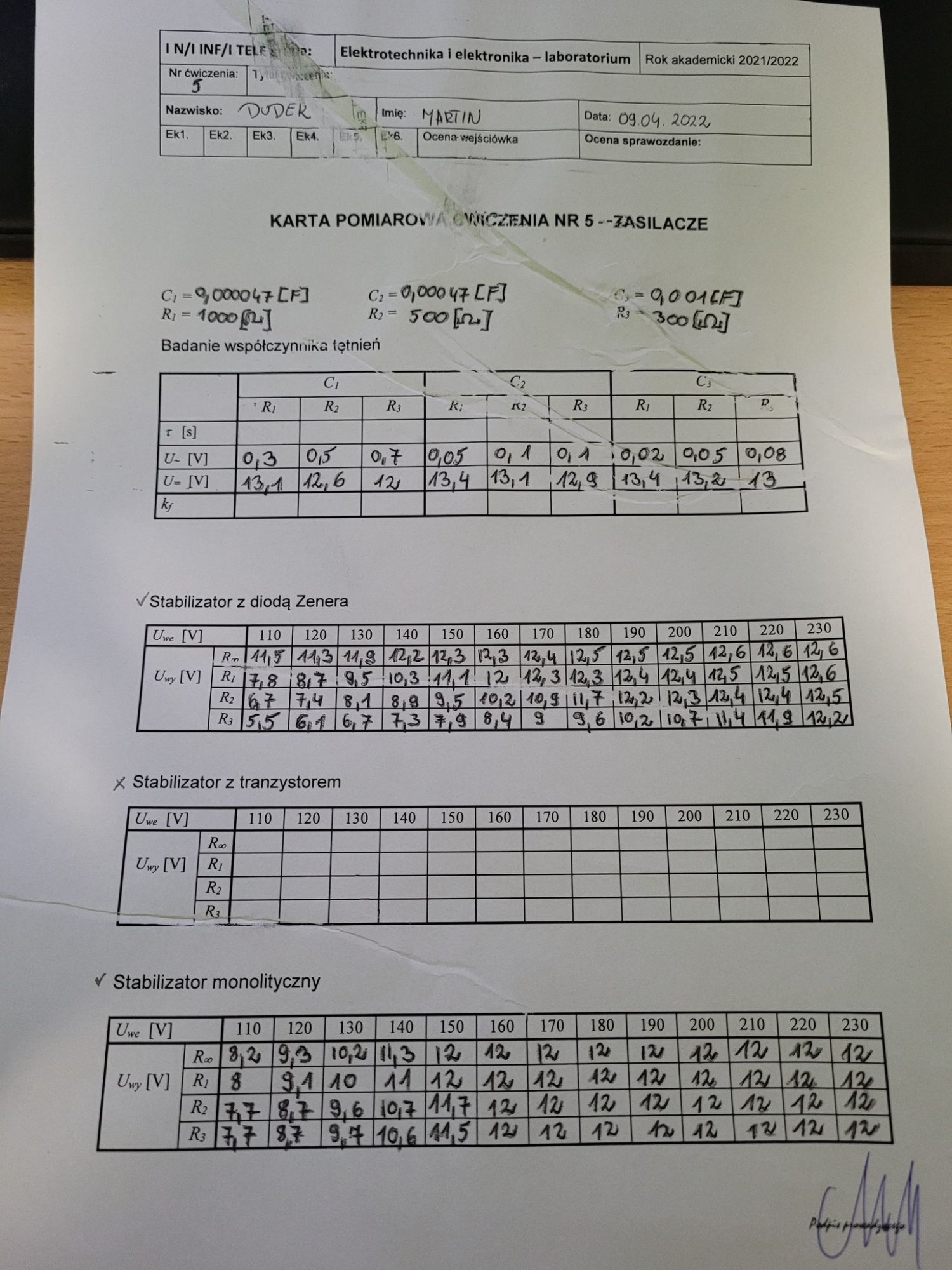

Załączam również kartę pomiarową którą wypełniliśmy podczas zajęć.

Pytanie mam głównie do wykresów. Co powinno się znaleźć na osi X a co na osi Y.

Czy wykresy mogą być na przedstawione na bloku milimetrowym?  Czy ktoś mógłby mi proszę pokazać przykładowy wykres jak powinien wyglądać?



Bardzo proszę o pomoc i z góry bardzo dziękuje.



Serdecznie pozdrawiam

Martin.

c05_2020 zasilacze (2).pdf c03_2020 el polprzewodnikowe (3).pdf

[Gieneq]

@MDudi niestety na forum nie mamy zwyczaju robić prac domowych, ale mogę coś podpowiedzieć 😉

19 godzin temu, MDudi napisał:

Pytanie mam głównie do wykresów. Co powinno się znaleźć na osi X a co na osi Y.

Na pierwszym zdjęciu z poleceniami masz Id =(Ud) - jest to charakterystyka prądowo-napięciowa czyli prąd w funkcji napięcia. Na pionowej osi prąd płynący przez diodę, na poziomej napięcie na diodzie.

19 godzin temu, MDudi napisał:

Czy wykresy mogą być na przedstawione na bloku milimetrowym?

Mogą być, albo w programie graficznym, albo jakimś do rysowania wykresów. Prowadzący ćwiczenie pewnie wie lepiej 🙂

Może ten temat Ci się przyda, masz tam przykładowe charakterystyki:



Przejrzyj też dokumentacje elementow które mierzyłeś, jak nie wiesz jakie to były to znajdź dowolną diodę krzemową, zenera, stabilizator i i poszukaj w googlu haseł, np.

12v zener diode

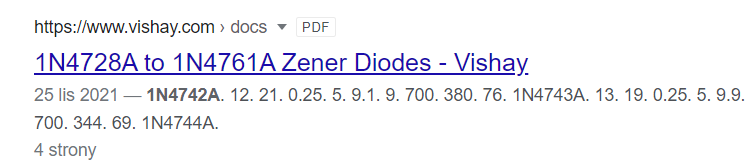

1n4742a pdf

i wynik z dopisanym pdf

Akurat ta jest słaba bo ma tylko jeden wykres, ale dalej masz inną gdzie jest więcej "obrazków"
