lm2596T 5.0 schemat

[lucek20]

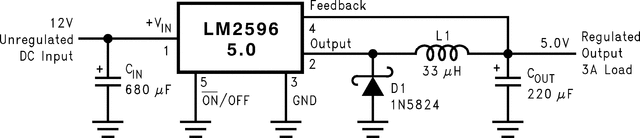

Zbudowałem układ z lm2596 5.0 wzorując się na tym schemacie:

No i nie działa. Na wyjściu mam 11,5V. Pytanie. Jeżeli zbuduję taki układ :

Z pominięciem kondensatorów, cewki i diody, czy przetwornica powinna na wyjściu dawać 5v? Pytam bo dla testów zbudowałem taki układ i jest 11.5V.

Edytowano Kwiecień 16, 2022 przez lucek20

[_LM_]

To jest przetwornica więc bez cewki i diody nie będzie to działało prawidłowo.

17 minut temu, lucek20 napisał:

Zbudowałem układ z lm2596 5.0 wzorując się na tym schemacie:

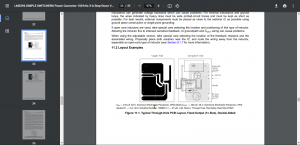

Wpierw sprawdziłbym poprawność montażu, czasem ułożenie ścieżek ma wpływ na działanie. Producenci w notach podają jaka ma być topologia układu. Nie inaczej jest w twoim przypadku:

Edytowano Kwiecień 16, 2022 przez _LM_

[_LM_]

pokaż zdjęcie swojego dzieła, w miarę ostre i wyraźne, ciekaw jestem czy twój dławik ma zalecaną wartość

[lucek20]

Okazało się, że płytka miała zwarcie (błąd jlcpcb) zawarcie usunąłem, kod rabatowy otrzymałem i jest wszystko ok. 😁
