Stabilizowany zasilacz żarzenia 6,3V do 5A z łagodnym narastaniem napięcia.


JerzyO

Pomocna odpowiedź

Stabilizowany zasilacz żarzenia 6,3V do 5A z łagodnym narastaniem napięcia.


Włókna żarzenia lamp elektronowych zazwyczaj są zasilane napięciem przemiennym, pobieranym bezpośrednio z uzwojenia wtórnego transformatora. Dziś w dobie wszechobecnej fotowoltaiki i związanych z nią dużych wahań napięcia sieci 230 Vac, może dochodzić do poważnych problemów z prawidłowym zasilaniem grzałek lamp elektronowych zmniejszając ich wydajność oraz skracając znacznie czas ich „życia”. Ponadto bezpośrednie zasilanie grzejników z transformatora, szczególnie stopni wejściowych wzmacniacza (przedwzmacniacza) często objawia się zwiększonym szumem jak i wyraźnie słyszalnym w zestawach głośnikowych czy słuchawkach tzw. brumem, czyli przydźwiękiem sieciowym 50 Hz.


Dane techniczne:
Napięcie wyjściowe: 6,3 V (regulowane 6-7 V)
Prąd wyjściowy: do 5 A (zabezpieczenie regulowane 1-5 A)
Reakcja zabezpieczenia przeciążeniowego: 75 μs (0,000075 s)
Napięcie wejściowe: 9 Vac dla I ≤ 3 A lub 10 Vac dla I > 3 A
Czas narastania napięcia: 35 s do 6,3 V (7 V).
Zabezpieczenie nadnapięciowe: 7,5 V
Tętnienia przy 5 A Uwe = 10 Vac : 250 μVrms (0,00025 Vrms)
Tętnienia przy 3 A Uwe = 9 Vac : 200 μVrms (0,0002 Vrms)
Temperatura radiatora stopnia mocy: max 95°C przy Iobc = 5 A Uwe = 10 Vac Uwy = 6,4 V
Temperatura radiatora stopnia mocy: max 70°C przy Iobc = 3 A Uwe = 9 Vac Uwy = 6,4 V
Temperatura radiatora mostka prostowniczego: max 85°C przy Iobc = 5 A
Temperatura radiatora mostka prostowniczego: max 60°C przy Iobc = 3 A
Współpraca z zasilaczem anodowym HV - AVT3296
Wymiary: 150 x 90 x 45 mm.

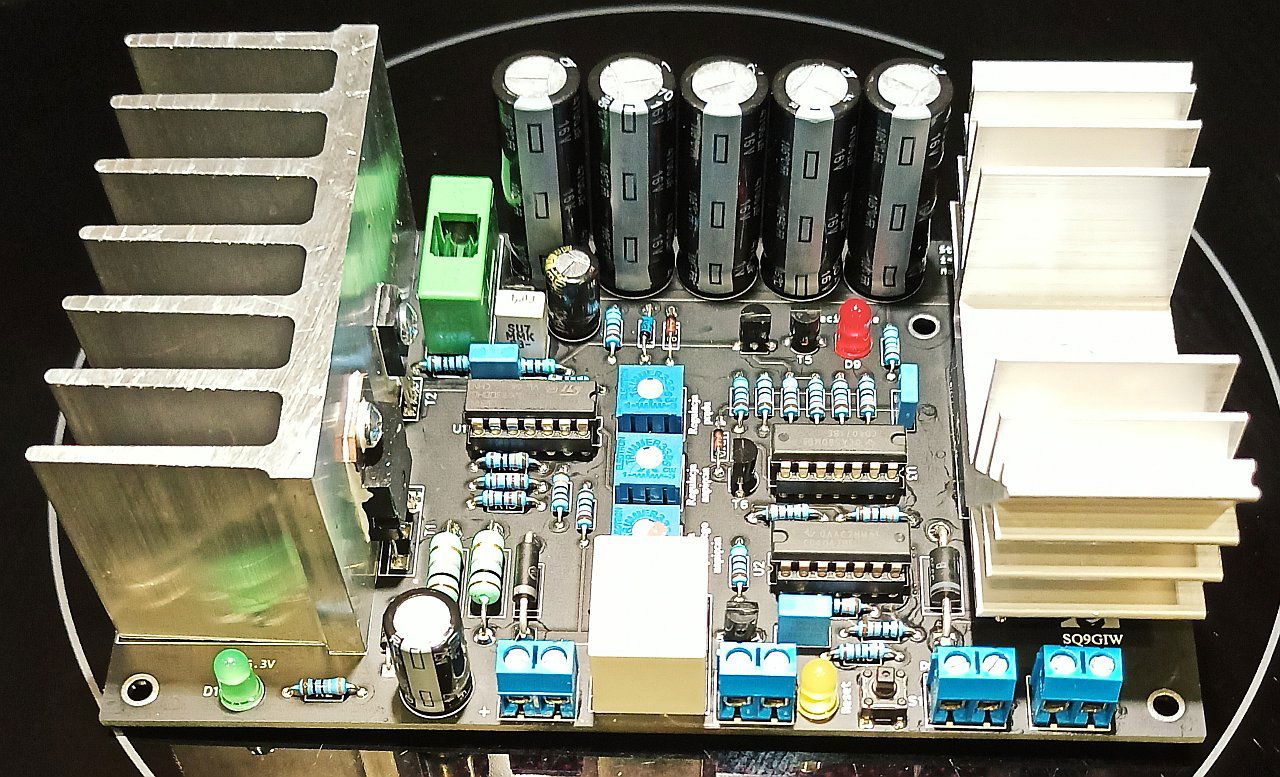

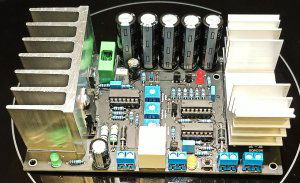

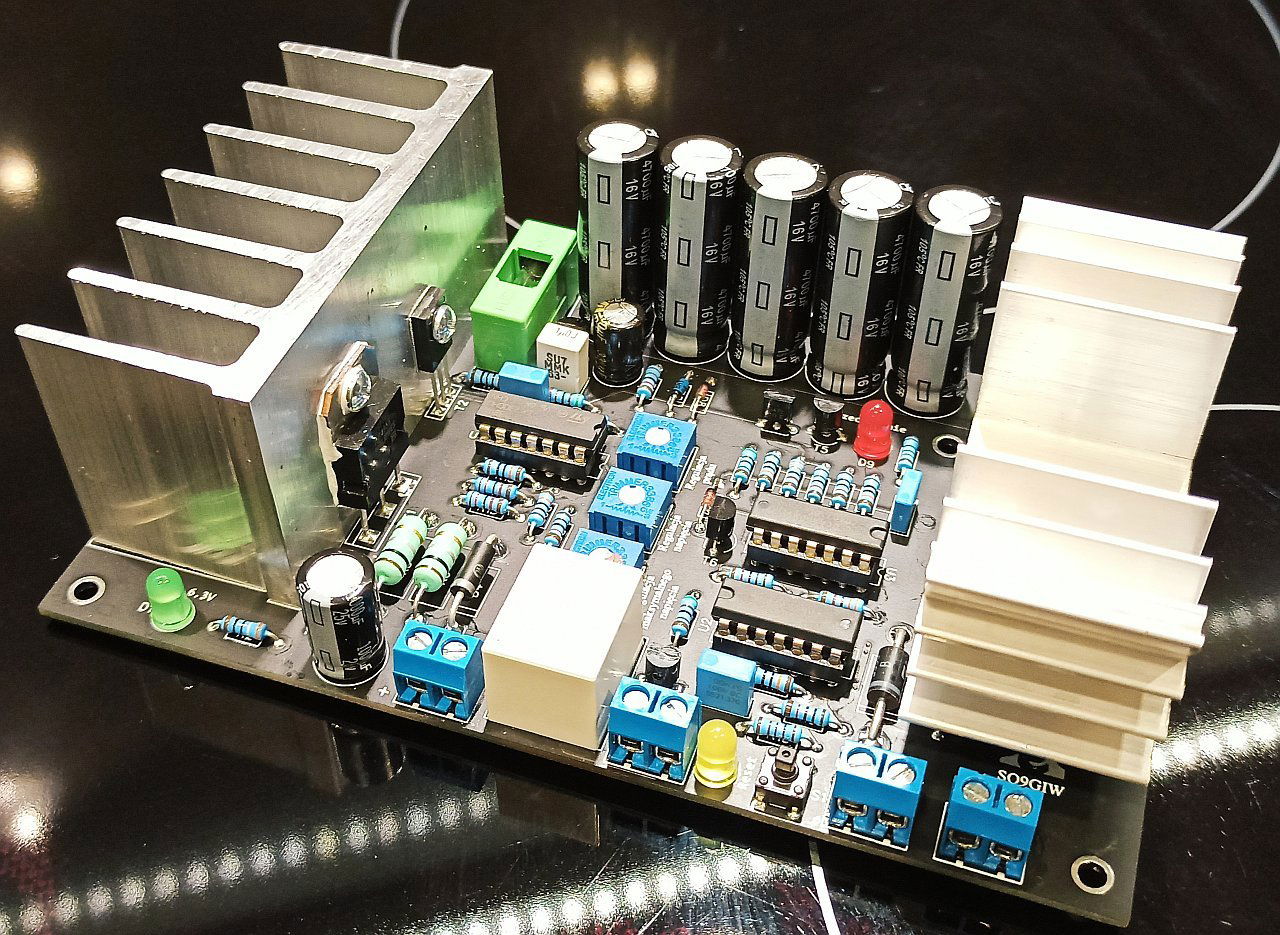

Poniżej w załączeniu pełna dokumentacja zasilacza.

Stabilizowany zasilacz żarzenia 6,3V do 5A z łagodnym narastaniem napięcia..pdf

  • Lubię! 2
Link do komentarza
Share on other sites

Podoba Ci się ten projekt? Zostaw pozytywny komentarz i daj znać autorowi, że zbudował coś fajnego!

Masz uwagi? Napisz kulturalnie co warto zmienić. Doceń pracę autora nad konstrukcją oraz opisem.

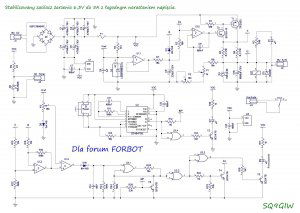

@JerzyO dziękuję za opublikowanie ciekawego projektu, jakbym mógł prosić żebyś umieścił schemat urządzenia w formie grafiki na blogu - dla czytelników będzie łatwiej zapoznać się z grafiką niż plikiem pdf 🙂
