Różnicowy pomiar napięcia - pomiar prądu na boczniku


Krawi92

Pomocna odpowiedź

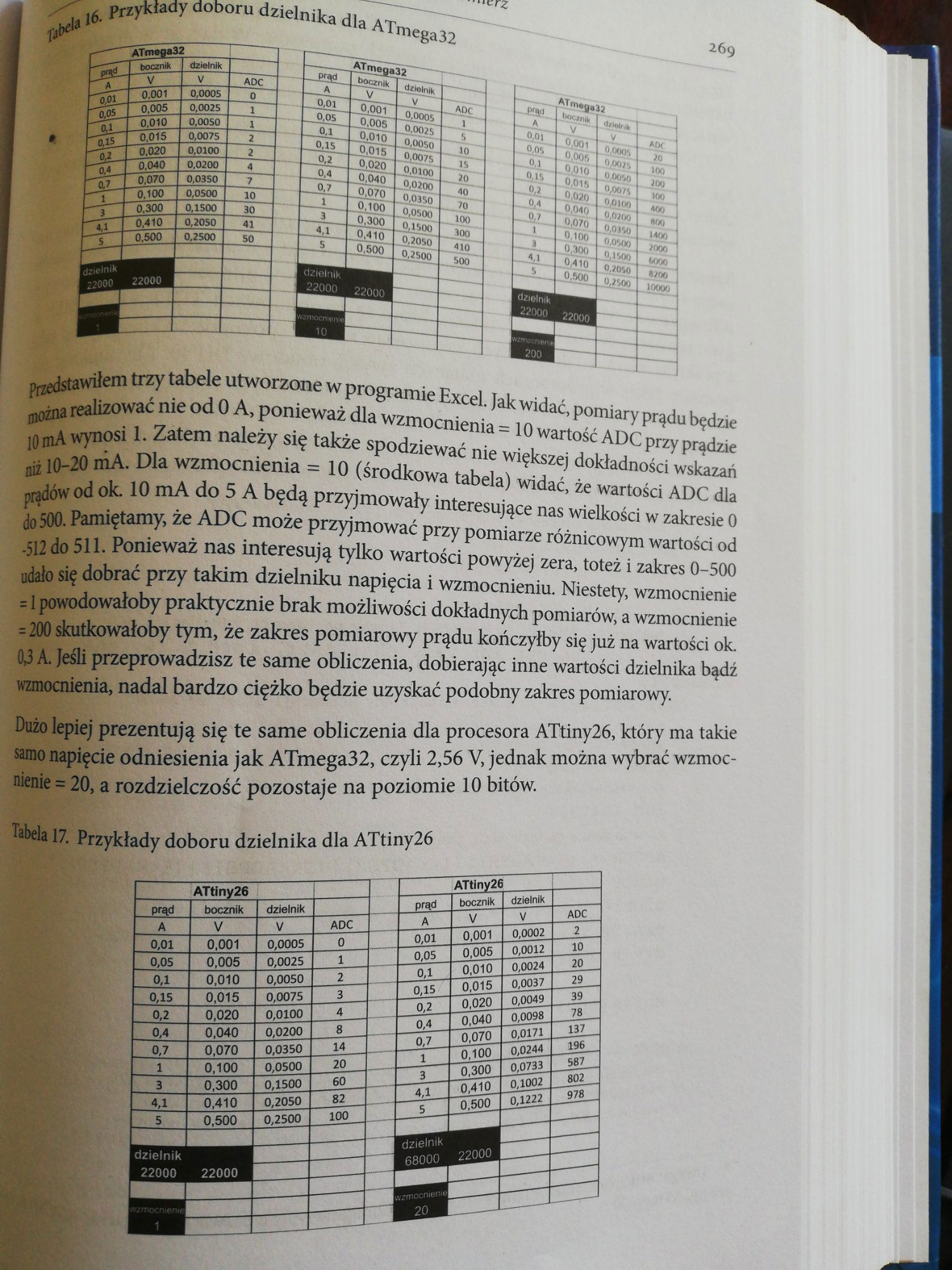

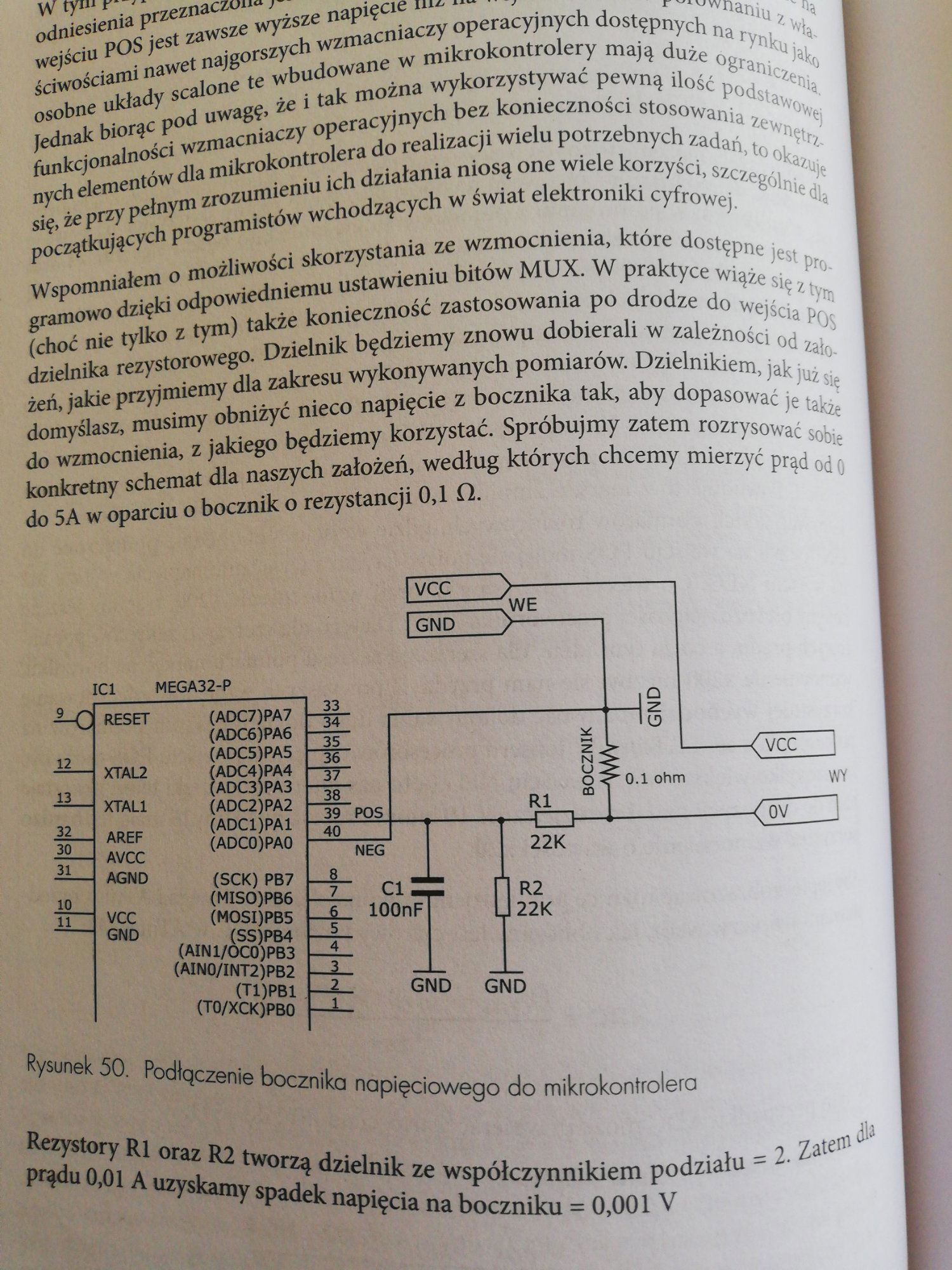

Hejka, któryś już raz z rzędu podchodzę do tematu z książki, jak na AVRku mierzyć natężenie. Jakoś nie chcę odpuścić tego tematu, ale też nie mogę wielu rzeczy zrozumieć 🙂 Co do idei to ją rozumiem, że szeregowo w obwód zasilania wpinamy rezystor o minimalnej rezystancji np: 0,1ohm i mocy w zależności od tego, jak duże prądy chcemy mierzyć. Mierząc spadek napięcia na boczniku z prawa ohma wyjdzie nam prąd. W mojej książce opisywana jest metoda pomiaru różnicowego z wykorzystaniem wzmacniacza operacyjnego wbudowanego w uC. Jeśli chodzi o schemat podłączenia to tak, jedną końcówkę bocznika podłączamy do wejścia odwracającego NEG i do masy. I teraz jeśli będzie jakaś różnica napięc między POS  a NEG, to ta różnica zostanie wzmocniona o wartość wzmocnienia jakie ustawię w rejestrze. Nie rozumiem, czemu na schematach jest dzielnik rezystorowy przed wejsciem nieodwracającym. Po co tak małe napięcie z bocznika np: 0,005V jeszcze dzielimy np: przez 2. Widzę też że dobierane są różne dzielniki o róznym współczynniku podziału, różne wartości rezystorów. Trochę się w tym pogubiłem 😛 Z góry dziękuje za podpowiedzi

Link do komentarza
Share on other sites

W sumie jest tak: NEG jest podłaczony do masy, a więc w rzeczywistości mierzysz napięcie miedzy POS a masą. Teoretycznie nie jest potrzebny żaden wzmacniacz różnicowy, traktuj to jak zwykły ADC z regulowaną czułością.

Trochę mnie dziwi ten dzielnik i nie bardzo mogę znaleźć sens jego istnienia, chyba że chodzi o ograniczenie maksymalnego napięcia na wzmacniaczu różnicowym lub filtrację przez ten kondensatorek.

W sumie na boczniku odkłada się jakieś tam napięcie, mierzysz jego wartość po przejściu przez dzielnik (w tym przypadku połowę wartości) i dlatego do obliczeń musisz wprowadzić rzeczywistą wartość (czyli pomnożoną przez współczynnik podziału dzielnika, w tym przypadku dwa).

Może być?

  • Pomogłeś! 1
Link do komentarza
Share on other sites
