Moduł ESP do zasila ledów na 12 V

[mtzrobtosam]

 Witam mam takie pytanie bo mam moduł esp8266 mini który ma zasilanie 3.3v można ten puścić to 5v.

Chce zrobić taki projekt z czymś takim jak Nanoleaf takie panele ledowe i posiadam dużo ledow ws2811 które niestety są zasilane 12v i tu jest problem jak pod 8266 podłączyc te ledy by działały bo 5v to za małe zasilanie i nie działa pomoże ktoś pewnie walkowane to wiele razy ale jestem w tym ciemny jak bym miał ledy WS2812B na 5v to by problemu nie było



Idzie to jakoś zrobic w prosty sposób albo czy któryś z modułów esp nie wiem czy 32 czy jakiś można zasilić 12v by wgrac na niego biblioteki arduido wled do efektów świetnych



Bo jeśli jakiś z tych modulow esp ma możliwość bezpośrednio podpiac zasialnie 12v by zasilić te ws2811 to bym zmienił mój moduł na inny żeby nie trzeba było kombinować.

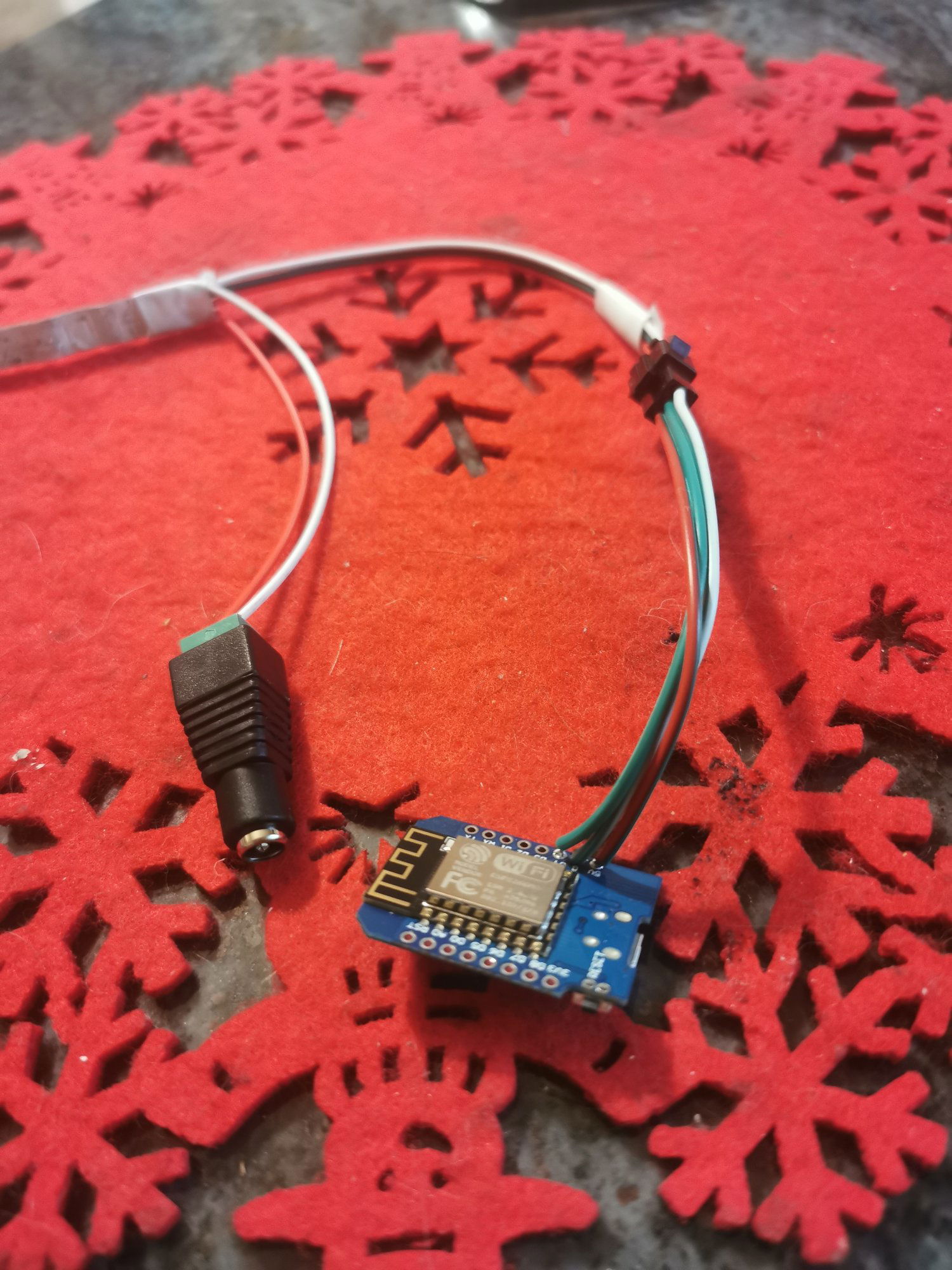

Do WS2812B mam to zrobione tak 5v gnd i data do modułu jak na zdj i od ledow jeszcze dodatkowe dwa kable plus i minus do kostki i tam podpinam zasilacz i działa wyśmienicie, gdzieś na necie widziałem schemat taki ze do ledow idzie idzie zasilanie z zasilacz 12v i gnd natomiast do modułu podpinam się z gnd tylko i data co mówicie to pyknei

Z góry dziękuję za pomoc. Dopiero się uczę

Edytowano Sierpień 16, 2022 przez mtzrobtosam
Dodanie zdj

[Treker (Damian Szymański)]

@mtzrobtosam witam na forum 🙂 Nie, nie ma modułu ESP, który działa w logice 12 V. Zapewne możesz zrobić tak jak sam napisałeś, osobne zasilanie dla diod, wspólna masa i sterowanie prosto z ESP. Pokaż tylko dla pewności jakie dokładnie diody WS2812B, co to za moduły/paski?

[mtzrobtosam]

Od typka którego kupiłem ten moduł co mam wysłał mi taki moduł i mówi że do tego modułu mogę podłaczyc zasilanie 12v bo ma przetwornice wiec tu można bezpośrednio chyba podłączyc 3 kable od ledow do płytki i wszystko będzie śmigać dobrze myślę?



https://allegro.pl/oferta/arduino-esp32-wemos-d1-uno-r32-9996163847





[farmaceuta]

Możesz zasilić esp z wyższego napięcia jeśli dana wersja płytki pozwala..czyli jeśli masz stabilizator który obniża napięcie do 3.3v, tylko wydajność prądowa zasilacza musi być wystarczająca żeby Ci napięcie na esp nie skakało...

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[polihedron]

Tu jest raczej prosty i sprawdzony schemat na 12V:

https://kno.wled.ge/basics/getting-started/

być może potrzebujesz konwersji napięć dla lini danych między esp i ws2811, ale czasem działa bez jeśli przewód do ledów nie jest za długi.

sprawdzone konwertery:

https://kno.wled.ge/basics/compatible-hardware/#levelshifters



btw. WLED i QuinLED-Dig-Uno pcb użyłem do zrobienia znajomemu tego projektu:

https://www.thingiverse.com/thing:5154193

Edytowano Sierpień 18, 2022 przez polihedron

[kostuch]

Może się czepiam...

Ale czy brak interpunkcji, to jest jakaś nowa moda? Litości 🥺
