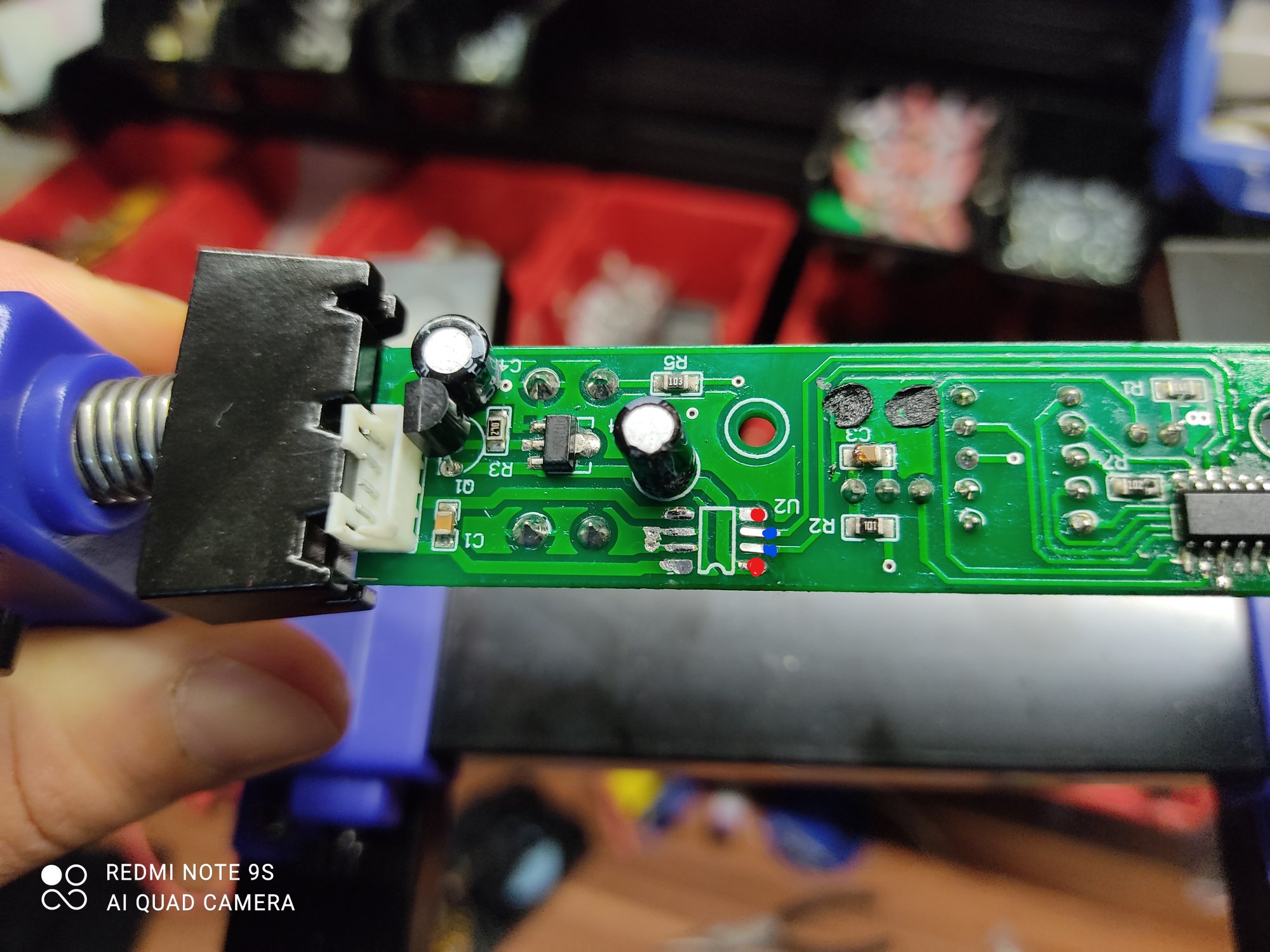

riderek22 Napisano Wrzesień 2, 2022 Udostępnij Napisano Wrzesień 2, 2022 Witam, poszukuje pomocy w znalezieniu poprawnego układu do sterowania automatycznym koszem z sensorem ruchu na podczerwień. Na spalonym układzie nie ma oznaczenia a na forum elektroda nikt mi nie pomógł, link do zdj. https://ibb.co/j8yb2VR https://ibb.co/wMpGVP7 układ zaznaczony na czerwono. Dodam że silnik pracuje raz w jedną stronę otwierając a później odwrotnie zamykając. Myślałem nad scalonym mostkiem H ale nie jestem pewien. Dodam, że układ U1 BISS0001(ten na zdj) nie jest oryginalny i już go nie ma tylko wlutowałem oryginalny z oznaczeniem 012p828aaf, którego też nigdzie nie mogę znaleźć. Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Wrzesień 5, 2022 Udostępnij Wrzesień 5, 2022 @riderek22 witam na forum 🙂 Możesz podać więcej szczegółów? Co to dokładnie za kosz, jakiś symbol producenta? Może uda znaleźć się w taki sposób jakąś dokumentację w sieci. Skąd pewność, że uszkodzeniu uległ dokładnie ten układ? PS przypominam, że zdjęcia i załączniki należy umieszczać za pomocą opcji dostępnej w edytorze wiadomości. Więcej informacji na ten temat znajdziesz w tej krótkiej instrukcji. Popraw to proszę - z góry dziękuję za zrozumienie i pomoc w utrzymaniu porządku na forum 🙂 Cytuj Link do komentarza Share on other sites More sharing options...

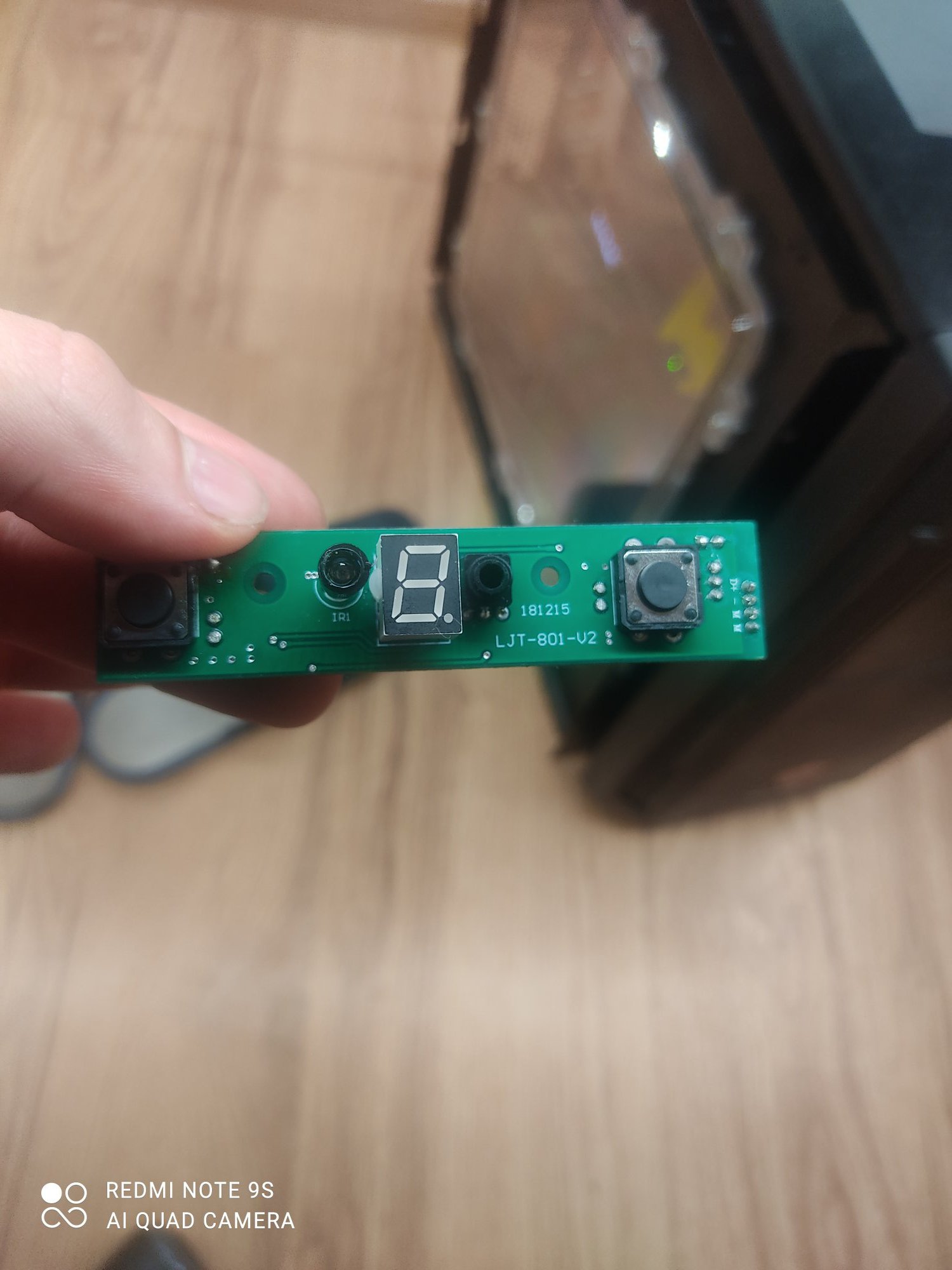

riderek22 Wrzesień 5, 2022 Autor tematu Udostępnij Wrzesień 5, 2022 (edytowany) Zdjęcia poprawione. Kosz, relaxdays 10024950 60L. Generalnie wymieniłem jeden kondensator bo miał trochę mniejsze wartość niż powinien, a ten układ "u2" poszedł z niego dymek i po podłączeniu baterii 6xAA nagrzewa się do ok 100stopni, a po wylutowaniu go sensor tzn czujnik ruchu działa normalnie, odlicza itp, tylko silniczek nie działa bez tego układu. Dodam że silniczek to Mabuchi RF-500TB,a ten spalony układ ma oznaczenie 9D5KFE od spodu, nigdzie nic takiego nie znalazłem Edytowano Wrzesień 5, 2022 przez riderek22 Cytuj Link do komentarza Share on other sites More sharing options...
polihedron Wrzesień 5, 2022 Udostępnij Wrzesień 5, 2022 Patrząc na ścieżki przy U2 to ich wzór podobny jest dla L9110: https://www.elecrow.com/download/datasheet-l9110.pdf Oprócz tego drivera do wymiany, sprawdziłbym miernikiem, gdzie masa, gdzie plus, czy U4 daje napięcie i Q1 nie ma zwarcia, oczywiście bez drivera, no i czy np silniczek działa prawidłowo bez płytki.:) Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
riderek22 Wrzesień 5, 2022 Autor tematu Udostępnij Wrzesień 5, 2022 Jjutro sprawdze napięcia. wyślę jutro zdjęcie z wylutowanym u2 tam witać ścieżki dokładniej. Ale powiem od razu, że gnd to patrząc na zdj dwa środkowe od lewej a vcc górny i dolny z prawej Cytuj Link do komentarza Share on other sites More sharing options...
polihedron Wrzesień 6, 2022 Udostępnij Wrzesień 6, 2022 (edytowany) jeśli chcesz koniecznie zamiennika to wrzuć w wyszukiwarkę tme albo mouser np: motor driver, ustaw obudowę na sop8, so8 i przeglądaj specyfikacje z listy każdego scalaka, ale to moim zdaniem trudniejszy sposób i nie gwarantuje że się uda znaleźć zamiennik. Łatwiej może przylutować środkowe piny L9110, a piny zasilania wygiąć do góry i do nich doprowadzić zasilanie, czyli masę i vcc sobie kabelkami połączyć, to chyba taki najszybszy i prosty fix, trochę druciarski ale skuteczny. Być może też będzie wymagane sprawdzenie czy kierunek obrotów silniczka się zgadza i ewentualne odwrócenie przewodów zasilania. Ciekawe też czy U4 daje ujemne napięcie..:) Edytowano Wrzesień 6, 2022 przez polihedron Cytuj Link do komentarza Share on other sites More sharing options...
riderek22 Wrzesień 6, 2022 Autor tematu Udostępnij Wrzesień 6, 2022 Dzięki za odpowiedź. Wrzucam zdjęcie bez u2 Niebieskie kropki idą od sterownika i przy załączeniu dają 5v przy zamykaniu podobnie Czerwone mają 5v są połączone C1 to wyjścia napięcia na silnik przez kondensator jak widać po ścieżkach. no i dwa gnd połączone. Nigdzie nie mogę takie układu znaleźć... Cytuj Link do komentarza Share on other sites More sharing options...
farmaceuta Wrzesień 6, 2022 Udostępnij Wrzesień 6, 2022 Pewnie to mostek H...poszukaj czegoś ta twoje napięcie zasilania w takiej obudowie, a resztę już będzie wiadomo z dokumentacji/podstawowej aplikacji... Cytuj Link do komentarza Share on other sites More sharing options...
polihedron Wrzesień 6, 2022 Udostępnij Wrzesień 6, 2022 45 minut temu, riderek22 napisał: Nigdzie nie mogę takie układu znaleźć... np: http://www.datasheetcafe.com/mx612-datasheet-pdf/ 🙂 2 Cytuj Link do komentarza Share on other sites More sharing options...
riderek22 Wrzesień 8, 2022 Autor tematu Udostępnij Wrzesień 8, 2022 Ewidentnie muszę popracować nad szukaniem układów😀 Dzięki, dam znać jak mi poszło. Cytuj Link do komentarza Share on other sites More sharing options...
riderek22 Wrzesień 30, 2022 Autor tematu Udostępnij Wrzesień 30, 2022 Witam ponownie, ten układ działa poprawnie po wymianie, dzięki za pomoc. Cytuj Link do komentarza Share on other sites More sharing options...
