SIM800L - problem z komunikacją (Arduino/Putty)

[BananWszyscy]

A czy cokolwiek z Arduino nwyslane na port daje pozytywny skutek?

Ofc korzystając z konwertera

Edytowano Wrzesień 21, 2022 przez BananWszyscy

[frankmartin]

19 minut temu, BananWszyscy napisał:

A czy cokolwiek z Arduino nwyslane na port daje pozytywny skutek?

Ofc korzystając z konwertera

Tak jak pisałem wcześniej, żaden moduł sim "nie gada" ze mną po ludzku za pomocą komend AT. A co do konwertera to jutro idę go kupić. W razie co dam znać co uzyskałem.

Edytowano Wrzesień 21, 2022 przez frankmartin
doprecyzowanie

[BananWszyscy]

Napisałeś że masz pl2303. Rzucić przez niego nawet "blablabla" i zobaczyć efekt

[frankmartin]

26 minut temu, BananWszyscy napisał:

Napisałeś że masz pl2303. Rzucić przez niego nawet "blablabla" i zobaczyć efekt

Aha, w ten sposób. Próbowałem ale nadal moduł sieje samymi kropkami.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[BananWszyscy]

Czytaj podpinasz rx tx z arduino na tę przejściówkę, łączysz masy, ładujesz kod który wysyła co 5s "tak" i masz krzaki? Na razie analizujemy tylko arduino - przejściówka - komputer. To znaczy, że chyba te prędkości jednak się rozjechały. Spróbuj odczyt po każdej prędkości aż zaśmiga

Edytowano Wrzesień 21, 2022 przez BananWszyscy

[frankmartin]

8 minut temu, BananWszyscy napisał:

Czytaj podpinasz rx tx z arduino na tę przejściówkę, łączysz masy, ładujesz kod który wysyła co 5s "tak" i masz krzaki? Na razie analizujemy tylko arduino - przejściówka - komputer. To znaczy, że chyba te prędkości jednak się rozjechały. Spróbuj odczyt po każdej prędkości aż zaśmiga

Pod przejściówkę podpinam sim800l a nie arduino.

[BananWszyscy]

a ja mówię podepnij arduino i sprawdź czy zadziała tak. Jak będziemy pewni, że tu już mamy opanowane to pójdziemy dalej

[frankmartin]

9 minut temu, BananWszyscy napisał:

a ja mówię podepnij arduino i sprawdź czy zadziała tak. Jak będziemy pewni, że tu już mamy opanowane to pójdziemy dalej

Ale ta przejściówka pl2303 jest na usb-c.

[wr90]

@frankmartin Do FrankMartin:

1. Nie używaj konwertera  PL2303 - mają złą reputację, przestarzałe, same kłopoty, "wieszają się"(dobre są FT232, CH340, CP2102).

2. Konwerter poziomów logicznych nie jest potrzebny(za dużo drutów do połączenia). Wystarczy dzielnik rezystorowy na dwóch opornikach dołączony do Rx.

3. Jak ktoś już powiedział - konieczne jest podlutowanie do żółtego kondensatora tantalowego100uF - który jest zbyt małej pojemności- równolegle z boku kondensatora elektrolitycznego ok. 1500uF/6v. Kondensatory  smd 1000uF/6v w Polsce są nie do zdobycia (tylko na chińskim Ali..)

4. Zasilanie 4,2 V ( z LiPo, lub mała przetwornica step-down (np.. na XL4005 -ok. 6 zł)

5. Mikrokontrolera lepiej używać takiego -  na poziomy logiczne 3,3 V (bo wtedy nie ma kłopotów z pinem Tx modułu SIM800L).

    Są Arduina na 3,3V, ja polecam RPI  Pico 2040 (za 25 PLN) - bo przy okazji można "pobawić się" micropythonem (IDE Thonny), ponadto działa bardzo dobrze  z C i C++ w  środowisku IDE Arduino.

5. SIM800L bardzo dobrze działają ze sklepu internetowego ABC-RC z Wadowic, oni je mają sprowadzane w dużej ilości ze sprawdzonego źródła. Ja ostatnio brałem od nich 5 szt. i wszystkie działały znakomicie (obsługują standardy EU). Lepiej nie kupować tanich, ale "niepewnych"z Ali..,bo mogą być na pasma dalekowschodnie, czas też kosztuje i koszmarnie długi czas oczekiwania na przesyłkę.

6. Moduły SIM 800L są bardzo delikatne, łatwo je "ubić" (poziomy logiki Rx,Tx są 2,8V), Łatwo coś żle podłączyć w czasie testów, lepiej 10x sprawdzać.

7. Jako karta sim dobrze nadaje się modemowa oferta PLAY "od nowa -bez terminu ważności" - starter za 5 PLN. Newykorzystane środki "nie przepadają"

jak u wszystkich innych operatorów komórkowych i innych taryfach.

Serdecznie pozdrawiam /powodzenia w eksperymentach.

[frankmartin]

Jeszcze raz dziękuję za odzew. Jest moc i nadzieja, że może jednak coś z tego będzie bo wyczuwam wasze zaangażowanie. Z przyczyn niezależnych ode mnie musiałem zostać w pracy dłużej i finalnie nie jestem w stanie logicznie działać. Jutro jak się nic nie wydarzy to się tym zajmę. Jeszcze raz dziękuję.

p.s. co do kondensatorów to który wziąć ? LARO s.c. - Sklep internetowy - 1000uf/6.3vl czy LARO s.c. - Sklep internetowy - 1500uf/6.3vl

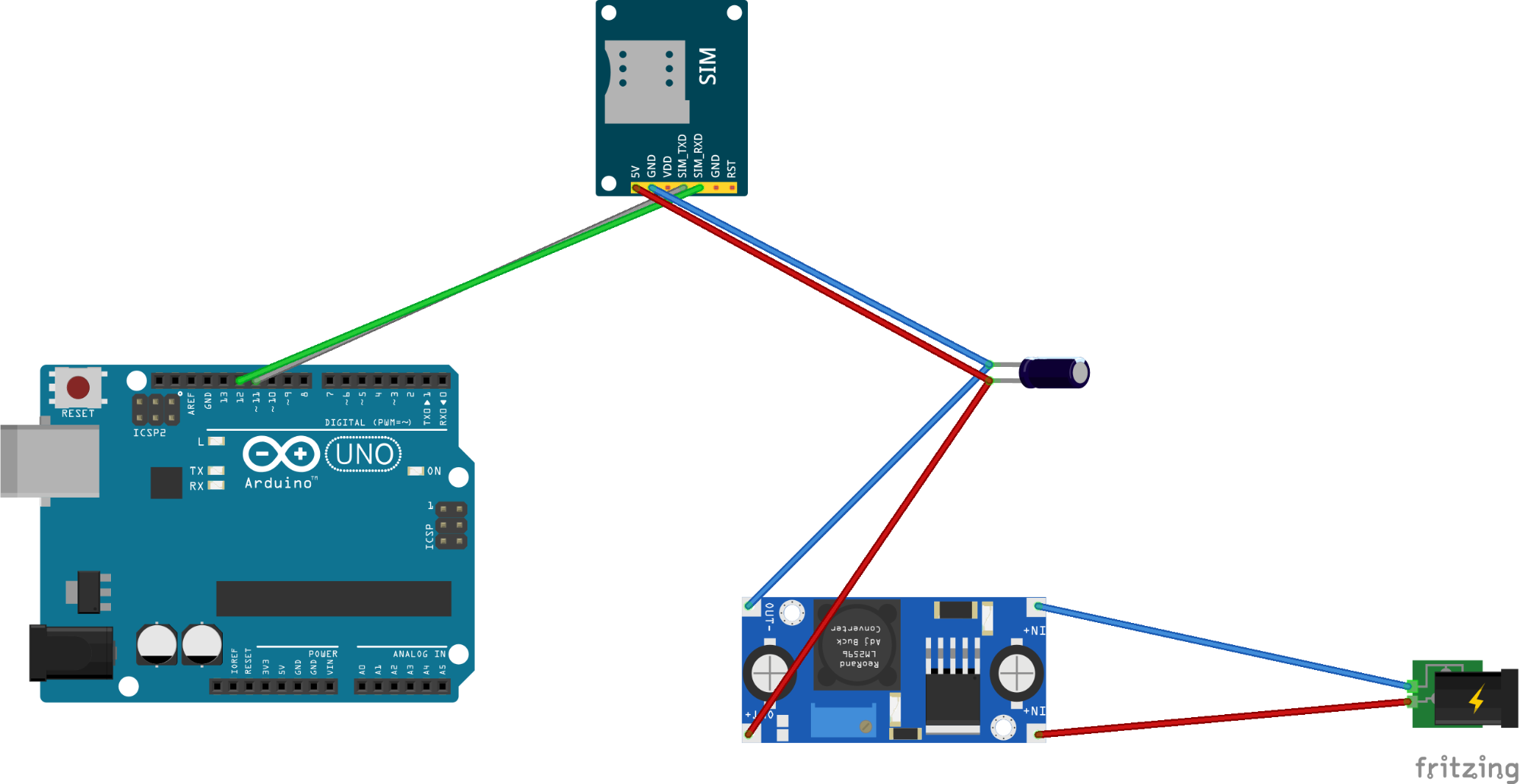

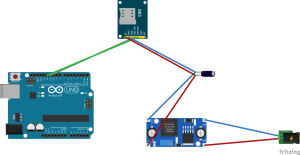

P.S. Spytam wprost, tak ma to wyglądać ?

Edytowano Wrzesień 23, 2022 przez frankmartin

[wr90]

@frankmartin Kondensator 1500uF /6.3v ma być przylutowany bezpośrednio do gold-pinów zasilania modułu SIM800L (zgodnie z polaryzacją), a najlepiej bezpośrednio  do żółtego kondensatora tantalowego smd na samej płytce modemu, aby indukcyjności pasożytnicze były jak najmniejsze.

Pamiętać, aby nie przekroczyć napięcia zasilania modułu 4,2V !!!  Pokazane na rysunku podłączenie pinów Tx,Rx do klasycznego Arduino niestety może spowodować  uszkodzenie delikatnego modułu sim800L, których logika Tx,Rx jest na poziomie 2,8VSIM800L_Hardware_Design_V1.00.pdf

Pozdrawiam.

SIM800L_Hardware_Design_V1.00.pdf

[frankmartin]

1 godzinę temu, wr90 napisał:

@frankmartin Kondensator 1500uF /6.3v ma być przylutowany bezpośrednio do gold-pinów zasilania modułu SIM800L (zgodnie z polaryzacją), a najlepiej bezpośrednio  do żółtego kondensatora tantalowego smd na samej płytce modemu, aby indukcyjności pasożytnicze były jak najmniejsze.

Pamiętać, aby nie przekroczyć napięcia zasilania modułu 4,2V !!!  Pokazane na rysunku podłączenie pinów Tx,Rx do klasycznego Arduino niestety może spowodować  uszkodzenie delikatnego modułu sim800L, których logika Tx,Rx jest na poziomie 2,8VSIM800L_Hardware_Design_V1.00.pdf

Pozdrawiam.

SIM800L_Hardware_Design_V1.00.pdf 2 MB · 0 downloads

W takim razie jak podłączyć piny tx i rx by nie "uwalić" modułu sim?

[wr90]

Odnośnie samego pomysłu "system zdalnego podlewania działki rekreacyjnej"

Sąsiad zamówił taki  gotowy system od "profesjonalnej" firmy instalacyjnej .

Działało mu to przez rok, płacił spore rachunki za wodę.

Przyszła zima. Nie przewidział że mrozy rozrywają niezabezpieczone instalacje wodne (albo mu się nie chciało spuścić wody z "braku czasu"  lub lenistwa)

Następnego roku zdemontował cały system podlewania i dał sobie spokój z tego typu "wynalazkami" .

[frankmartin]

18 minut temu, wr90 napisał:

Odnośnie samego pomysłu "system zdalnego podlewania działki rekreacyjnej"

Sąsiad zamówił taki  gotowy system od "profesjonalnej" firmy instalacyjnej .

Działało mu to przez rok, płacił spore rachunki za wodę.

Przyszła zima. Nie przewidział że mrozy rozrywają niezabezpieczone instalacje wodne (albo mu się nie chciało spuścić wody z "braku czasu"  lub lenistwa)

Następnego roku zdemontował cały system podlewania i dał sobie spokój z tego typu "wynalazkami" .

Dlatego chciałem sam coś takiego ogarnąć. O rachunki o wodę, póki co, się nie martwię dlatego, że woda u mnie na działce jest "bez limitu" ale za to w określonych godzinach. Poza tymi widełkami godzinowymi woda jest od górnie zakręcana.

Co do zimy to wiem o tym, że wodę trzeba spuścić z rur.

[wr90]

Tu jest dobry przewodnik do SIM800L:

https://lastminuteengineers.com/sim800l-gsm-module-arduino-tutorial/
